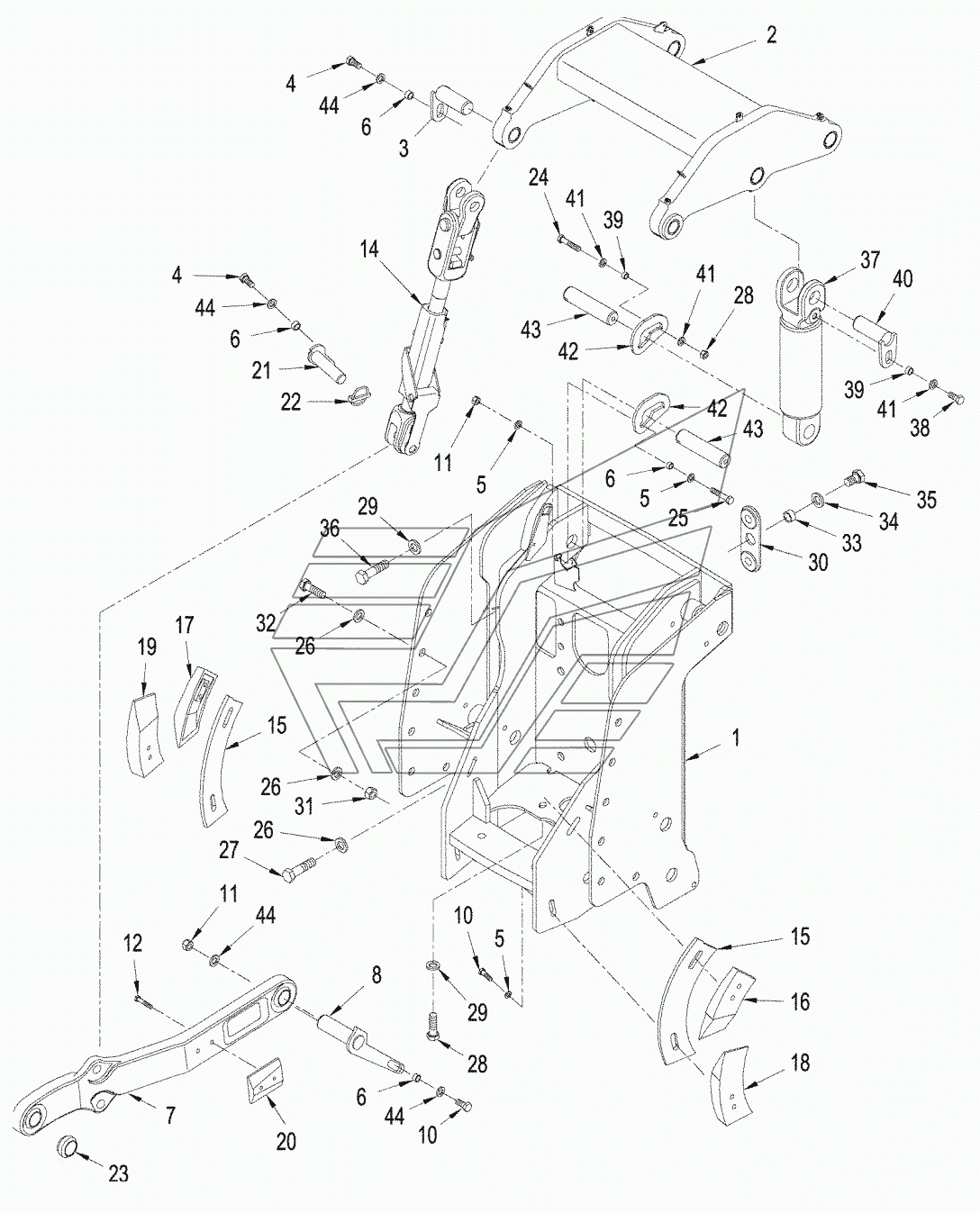

THREE POINT HITCH STX-530 Steiger. Каталог 2010г.

HYDRAULICS - PARALLEL FLOW CIRCUITRY STX-530 Steiger ROCKSHAFT STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MOUNTING PARTS

Заводской номер: 403741A1 Количество на модель: 1
403741A1
1
2

Номер детали на чертеже:

2

ROCKSHAFT

Заводской номер: 403743A1 Количество на модель: 1
403743A1
1
3

Номер детали на чертеже:

3

PIN

Заводской номер: 70-6013T2 Количество на модель: 2
70-6013T2
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 627-16035 Количество на модель: 4
627-16035
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 896-15016 Количество на модель: 8
896-15016
8
6

Номер детали на чертеже:

6

SPACER

Заводской номер: 70-5967T1 Количество на модель: 8
70-5967T1
8
7

Номер детали на чертеже:

7

ARM

Заводской номер: 403717A1 Количество на модель: 2
403717A1
2
8

Номер детали на чертеже:

8

PIN

Заводской номер: 347641A1 Количество на модель: 1
347641A1
1
9

Номер детали на чертеже:

9

PIN

Заводской номер: 348061A1 Количество на модель: 1
348061A1
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 627-16060 Количество на модель: 10
627-16060
10
11

Номер детали на чертеже:

11

NUT

Заводской номер: 829-1416 Количество на модель: 4
829-1416
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 827-12065 Количество на модель: 4
827-12065
4
13

Номер детали на чертеже:

13

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
15

Номер детали на чертеже:

15

PLATE

Заводской номер: 403735A1 Количество на модель: 2
403735A1
2
16

Номер детали на чертеже:

16

BLOCK ASSY

Заводской номер: 403744A1 Количество на модель: 1
403744A1
1
17

Номер детали на чертеже:

17

BLOCK ASSY

Заводской номер: 403745A1 Количество на модель: 1
403745A1
1
18

Номер детали на чертеже:

18

BLOCK ASSY

Заводской номер: 403746A1 Количество на модель: 1
403746A1
1
19

Номер детали на чертеже:

19

BLOCK ASSY

Заводской номер: 403747A1 Количество на модель: 1
403747A1
1
20

Номер детали на чертеже:

20

BLOCK ASSY

Заводской номер: 403748A1 Количество на модель: 2
403748A1
2
21

Номер детали на чертеже:

21

PIN

Заводской номер: 322096A1 Количество на модель: 2
322096A1
2
22

Номер детали на чертеже:

22

PIN

Заводской номер: A30338 Количество на модель: 2
A30338
2
23

Номер детали на чертеже:

23

BALL

Заводской номер: 275912A1 Количество на модель: 2
275912A1
2
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 827-16060 Количество на модель: 2
827-16060
2
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 827-16080 Количество на модель: 2
827-16080
2
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 896-11024 Количество на модель: 28
896-11024
28
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 827-24110 Количество на модель: 4
827-24110
4
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 896-11020 Количество на модель: 6
896-11020
6
30

Номер детали на чертеже:

30

PLATE

Заводской номер: 259389A1 Количество на модель: 2
259389A1
2
31

Номер детали на чертеже:

31

NUT

Заводской номер: 829-1424 Количество на модель: 12
829-1424
12
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 627-24060 Количество на модель: 12
627-24060
12
34

Номер детали на чертеже:

34

WASHER

Заводской номер: 896-11016 Количество на модель: 2
896-11016
2
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 627-16025 Количество на модель: 2
627-16025
2
36

Номер детали на чертеже:

36

BOLT

Заводской номер: 627-20050 Количество на модель: 4
627-20050
4
37

Номер детали на чертеже:

37

CYLINDER

Заводской номер: 87304295 Количество на модель: 2
87304295
2
40

Номер детали на чертеже:

40

PIN

Заводской номер: 70-5973T2 Количество на модель: 2
70-5973T2
2
42

Номер детали на чертеже:

42

PLATE

Заводской номер: 403204A1 Количество на модель: 2
403204A1
2
43

Номер детали на чертеже:

43

PIN

Заводской номер: 321188A2 Количество на модель: 2
321188A2
2
