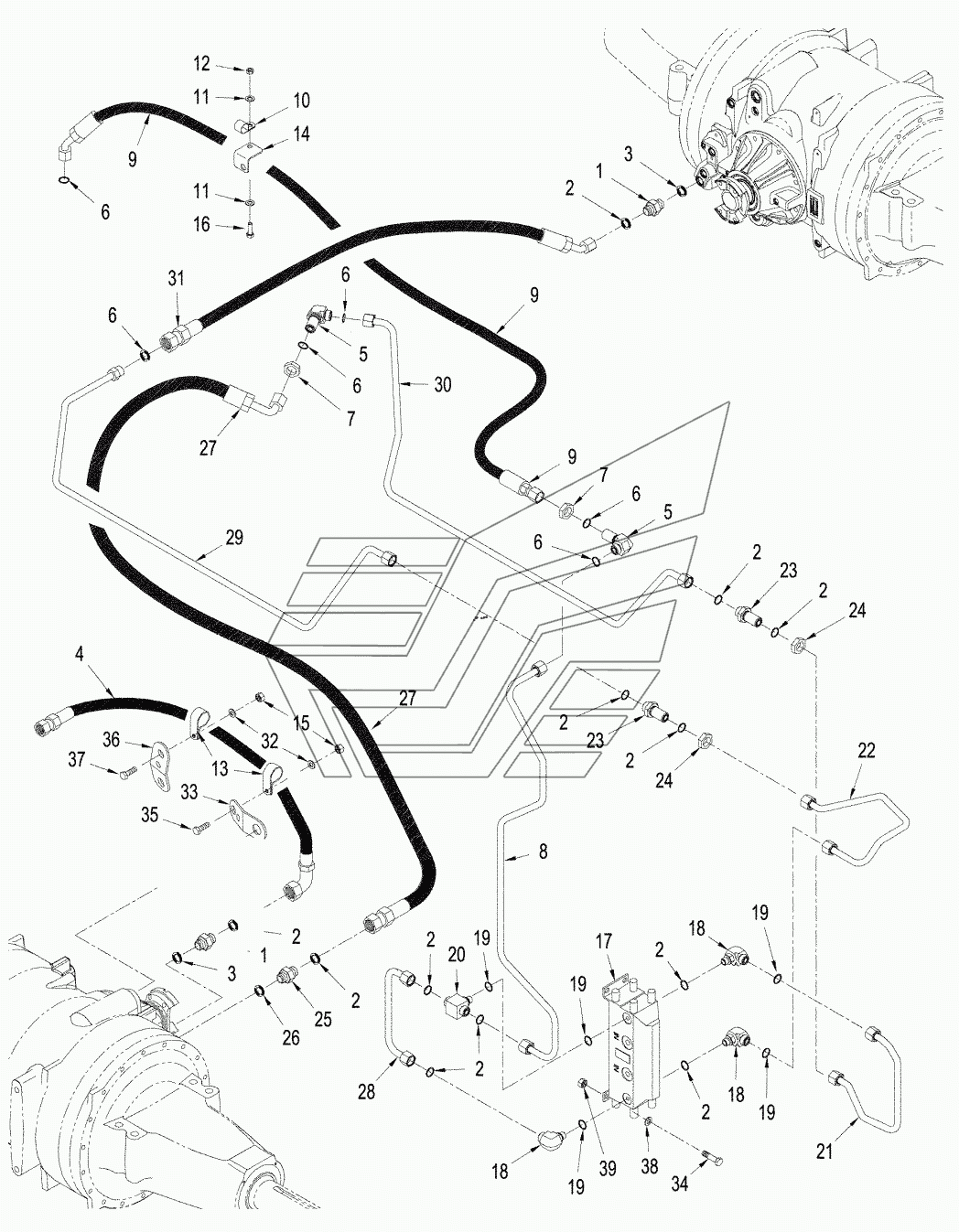

500 SERIES AXLE HYDRAULICS - AIR AND LUBRICATION CIRCUIT, WHEEL TRACTO STX-530 Steiger. Каталог 2010г.

500 SERIES AXLE HYDRAULICS - LUBRICATION CIRCUIT, WHEEL TRACTOR STX-530 Steiger 450/500 SERIES AXLE HYDRAULICS - COOLING CIRCUIT, WHEEL TRACTOR STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONNECTOR

Заводской номер: 700-102 Количество на модель: 2
700-102
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 238-6014 Количество на модель: 12
238-6014
12
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 637-63153 Количество на модель: 1
637-63153
1
4

Номер детали на чертеже:

4

HOSE ASSY

Заводской номер: 436864A1 Количество на модель: 1
436864A1
1
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 701-301 Количество на модель: 2
701-301
2
7

Номер детали на чертеже:

7

NUT

Заводской номер: 701-903 Количество на модель: 1
701-903
1
8

Номер детали на чертеже:

8

TUBE

Заводской номер: 87381645 Количество на модель: 1
87381645
1
9

Номер детали на чертеже:

9

HOSE ASSY

Заводской номер: 86992953 Количество на модель: 1
86992953
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 515-23206 Количество на модель: 3
515-23206
3
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 895-11008 Количество на модель: 2
895-11008
2
12

Номер детали на чертеже:

12

NUT

Заводской номер: 829-1408 Количество на модель: 2
829-1408
2
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 515-23190 Количество на модель: 2
515-23190
2
14

Номер детали на чертеже:

14

SUPPORT

Заводской номер: 416102A1 Количество на модель: 1
416102A1
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 627-8025 Количество на модель: 1
627-8025
1
17

Номер детали на чертеже:

17

MOTOR-PUMP

Заводской номер: 434727A1 Количество на модель: 2
434727A1
2
18

Номер детали на чертеже:

18

ELBOW

Заводской номер: 201-332 Количество на модель: 3
201-332
3
19

Номер детали на чертеже:

19

O-RING

Заводской номер: 637-63093 Количество на модель: 3
637-63093
3
20

Номер детали на чертеже:

20

FITTING

Заводской номер: 87323932 Количество на модель: 1
87323932
1
21

Номер детали на чертеже:

21

TUBE ASSY

Заводской номер: 449817A2 Количество на модель: 1
449817A2
1
22

Номер детали на чертеже:

22

TUBE ASSY

Заводской номер: 86992542 Количество на модель: 1
86992542
1
23

Номер детали на чертеже:

23

UNION

Заводской номер: 701-121 Количество на модель: 2
701-121
2
25

Номер детали на чертеже:

25

CONNECTOR

Заводской номер: 700-162 Количество на модель: 1
700-162
1
26

Номер детали на чертеже:

26

O-RING

Заводской номер: 637-63193 Количество на модель: 1
637-63193
1
27

Номер детали на чертеже:

27

HOSE ASSY

Заводской номер: 87400117 Количество на модель: 1
87400117
1
28

Номер детали на чертеже:

28

TUBE ASSY

Заводской номер: 449825A1 Количество на модель: 1
449825A1
1
29

Номер детали на чертеже:

29

TUBE ASSY

Заводской номер: 449794A1 Количество на модель: 1
449794A1
1
30

Номер детали на чертеже:

30

TUBE ASSY

Заводской номер: 449823A1 Количество на модель: 1
449823A1
1
31

Номер детали на чертеже:

31

HOSE ASSY

Заводской номер: 86993937 Количество на модель: 4
86993937
4
33

Номер детали на чертеже:

33

BRACKET

Заводской номер: 417271A1 Количество на модель: 1
417271A1
1
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 627-10030 Количество на модель: 4
627-10030
4
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 613-8020 Количество на модель: 1
613-8020
1
36

Номер детали на чертеже:

36

BRACKET

Заводской номер: 417272A1 Количество на модель: 1
417272A1
1
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 627-8030 Количество на модель: 1
627-8030
1
38

Номер детали на чертеже:

38

WASHER

Заводской номер: 896-11010 Количество на модель: 4
896-11010
4
39

Номер детали на чертеже:

39

NUT

Заводской номер: 829-1310 Количество на модель: 4
829-1310
4
