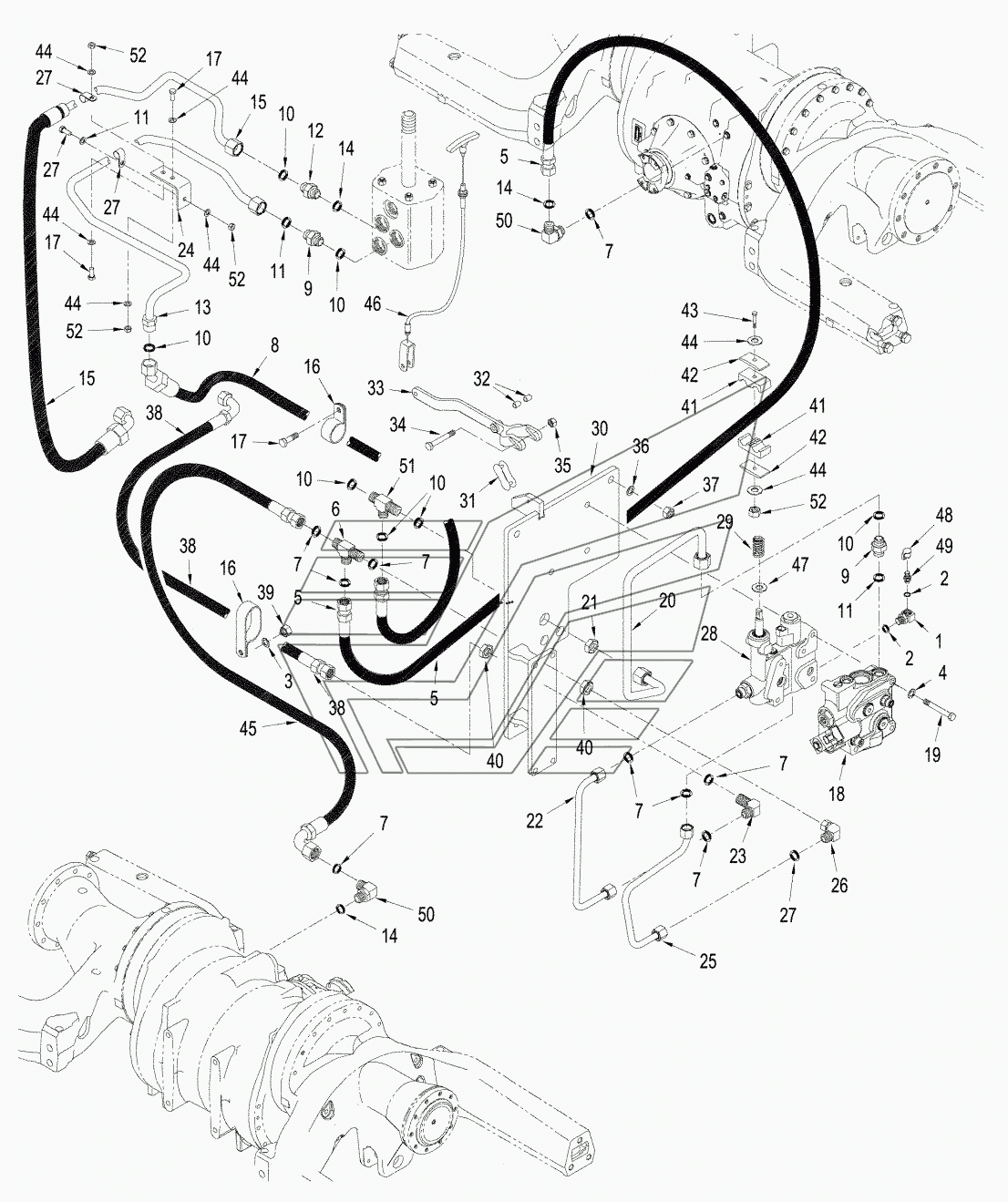

500 SERIES AXLE - PARK BRAKE CIRCUIT, WITHOUT DIFFERENTIAL LOCK, QUADTRAC TRACTOR STX-530 Steiger. Каталог 2010г.

500 SERIES AXLE - PARK BRAKE CIRCUIT, WITH DIFFERENTIAL LOCK, QUADTRAC TRACTOR STX-530 Steiger VALVE ASSEMBLY - DIFFERENTIAL LOCK STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FITTING

Заводской номер: 178889A1 Количество на модель: 1
178889A1
1
1

Номер детали на чертеже:

1

ELBOW

Заводской номер: 428078A1 Количество на модель: 1
428078A1
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 637-63113 Количество на модель: 2
637-63113
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 895-11010 Количество на модель: 2
895-11010
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 895-18010 Количество на модель: 3
895-18010
3
5

Номер детали на чертеже:

5

HOSE ASSY

Заводской номер: 383969A2 Количество на модель: 1
383969A2
1
6

Номер детали на чертеже:

6

TEE

Заводской номер: 701-423 Количество на модель: 1
701-423
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 238-6014 Количество на модель: 8
238-6014
8
8

Номер детали на чертеже:

8

HOSE ASSY

Заводской номер: 87415316 Количество на модель: 1
87415316
1
9

Номер детали на чертеже:

9

CONNECTOR

Заводской номер: 700-115 Количество на модель: 2
700-115
2
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 238-6016 Количество на модель: 6
238-6016
6
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 637-63153 Количество на модель: 2
637-63153
2
12

Номер детали на чертеже:

12

CONNECTOR

Заводской номер: 700-103 Количество на модель: 1
700-103
1
13

Номер детали на чертеже:

13

TUBE

Заводской номер: 87345208 Количество на модель: 1
87345208
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 637-63193 Количество на модель: 1
637-63193
1
15

Номер детали на чертеже:

15

TUBE

Заводской номер: 87365244 Количество на модель: 1
87365244
1
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 515-24206 Количество на модель: 2
515-24206
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 627-8020 Количество на модель: 4
627-8020
4
18

Номер детали на чертеже:

18

VALVE

Заводской номер: 87672094 Количество на модель: 1
87672094
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 827-10150 Количество на модель: 3
827-10150
3
20

Номер детали на чертеже:

20

TUBE ASSY

Заводской номер: 449827A2 Количество на модель: 1
449827A2
1
21

Номер детали на чертеже:

21

NUT

Заводской номер: 701-919 Количество на модель: 1
701-919
1
22

Номер детали на чертеже:

22

TUBE ASSY

Заводской номер: 449796A1 Количество на модель: 1
449796A1
1
23

Номер детали на чертеже:

23

ELBOW

Заводской номер: 701-301 Количество на модель: 1
701-301
1
24

Номер детали на чертеже:

24

BRACKET

Заводской номер: 87345210 Количество на модель: 1
87345210
1
25

Номер детали на чертеже:

25

TUBE ASSY

Заводской номер: 449798A1 Количество на модель: 1
449798A1
1
26

Номер детали на чертеже:

26

ELBOW

Заводской номер: 701-320 Количество на модель: 1
701-320
1
27

Номер детали на чертеже:

27

CLAMP

Заводской номер: 515-22159 Количество на модель: 2
515-22159
2
28

Номер детали на чертеже:

28

VALVE

Заводской номер: 87679712 Количество на модель: 1
87679712
1
29

Номер детали на чертеже:

29

SPRING

Заводской номер: 361897A1 Количество на модель: 1
361897A1
1
30

Номер детали на чертеже:

30

PLATE ASSY

Заводской номер: 449830A1 Количество на модель: 1
449830A1
1
31

Номер детали на чертеже:

31

LINK

Заводской номер: 242-4412 Количество на модель: 1
242-4412
1
32

Номер детали на чертеже:

32

SPACER

Заводской номер: 392748A1 Количество на модель: 2
392748A1
2
33

Номер детали на чертеже:

33

ARM

Заводской номер: 390918A3 Количество на модель: 1
390918A3
1
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 827-6070 Количество на модель: 1
827-6070
1
35

Номер детали на чертеже:

35

NUT

Заводской номер: 832-10406 Количество на модель: 1
832-10406
1
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 895-11012 Количество на модель: 3
895-11012
3
37

Номер детали на чертеже:

37

NUT

Заводской номер: 829-1412 Количество на модель: 3
829-1412
3
38

Номер детали на чертеже:

38

HOSE ASSY

Заводской номер: 87414079 Количество на модель: 1
87414079
1
39

Номер детали на чертеже:

39

NUT

Заводской номер: 829-1410 Количество на модель: 2
829-1410
2
40

Номер детали на чертеже:

40

NUT

Заводской номер: 701-903 Количество на модель: 3
701-903
3
41

Номер детали на чертеже:

41

CLAMP

Заводской номер: 50-2551T1 Количество на модель: 2
50-2551T1
2
42

Номер детали на чертеже:

42

PLATE

Заводской номер: 50-2533T1 Количество на модель: 2
50-2533T1
2
43

Номер детали на чертеже:

43

BOLT

Заводской номер: 827-8070 Количество на модель: 1
827-8070
1
44

Номер детали на чертеже:

44

WASHER

Заводской номер: 895-11008 Количество на модель: 8
895-11008
8
45

Номер детали на чертеже:

45

HOSE ASSY

Заводской номер: 352112A3 Количество на модель: 1
352112A3
1
46

Номер детали на чертеже:

46

CABLE

Заводской номер: 349863A2 Количество на модель: 1
349863A2
1
47

Номер детали на чертеже:

47

WASHER

Заводской номер: 896-12016 Количество на модель: 1
896-12016
1
48

Номер детали на чертеже:

48

DUST CAP

Заводской номер: H434163 Количество на модель: 1
H434163
1
49

Номер детали на чертеже:

49

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
50

Номер детали на чертеже:

50

ELBOW

Заводской номер: 700-326 Количество на модель: 2
700-326
2
51

Номер детали на чертеже:

51

TEE

Заводской номер: 701-429 Количество на модель: 1
701-429
1
52

Номер детали на чертеже:

52

NUT

Заводской номер: 829-1408 Количество на модель: 5
829-1408
5
