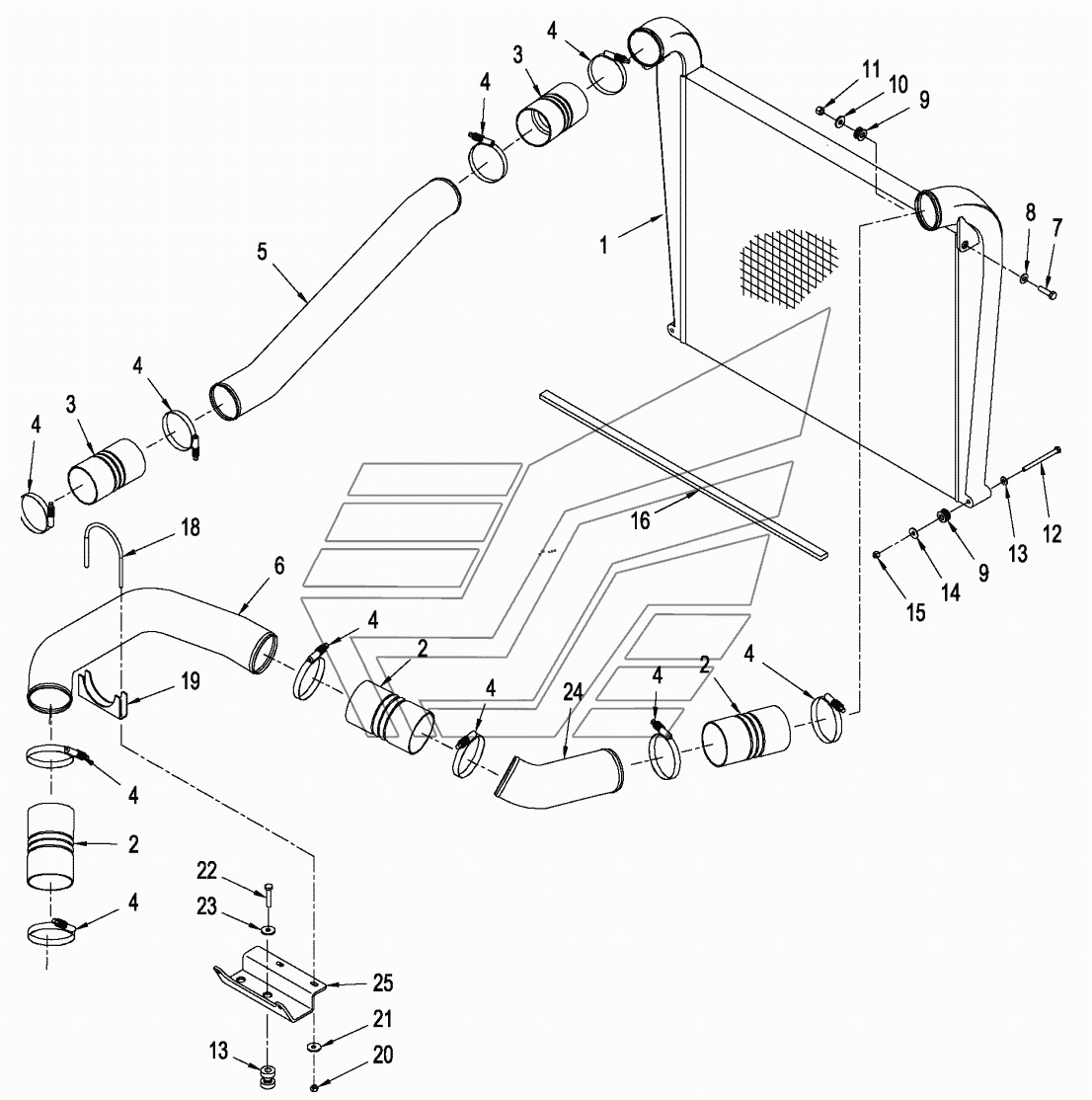

AIR COOLER MOUNTING, STX & STEIGER 480/530 STX-530 Steiger. Каталог 2010г.

AIR CLEANER ASSEMBLY STX-530 Steiger ETHER START SYSTEM STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 8743434 Количество на модель: 1
8743434
1
2

Номер детали на чертеже:

2

BELLOWS

Заводской номер: 251400A1 Количество на модель: 1
251400A1
1
3

Номер детали на чертеже:

3

BELLOWS

Заводской номер: 87306140 Количество на модель: 1
87306140
1
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 87599617 Количество на модель: 10
87599617
10
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 87434347 Количество на модель: 1
87434347
1
6

Номер детали на чертеже:

6

TUBE

Заводской номер: 87364150 Количество на модель: 1
87364150
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 827-10040 Количество на модель: 2
827-10040
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 496-41041 Количество на модель: 2
496-41041
2
9

Номер детали на чертеже:

9

ISOLATOR

Заводской номер: 434177A1 Количество на модель: 1
434177A1
1
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 895-15010 Количество на модель: 1
895-15010
1
11

Номер детали на чертеже:

11

NUT

Заводской номер: 832-10410 Количество на модель: 2
832-10410
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 827-8110 Количество на модель: 2
827-8110
2
13

Номер детали на чертеже:

13

ISOLATOR

Заводской номер: 87447450 Количество на модель: 2
87447450
2
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 496-41034 Количество на модель: 2
496-41034
2
15

Номер детали на чертеже:

15

NUT

Заводской номер: 832-10408 Количество на модель: 2
832-10408
2
16

Номер детали на чертеже:

16

SEAL

Заводской номер: 87438150 Количество на модель: 1
87438150
1
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 87343564 Количество на модель: 1
87343564
1
18

Номер детали на чертеже:

18

U-BOLT

Заводской номер: 87343552 Количество на модель: 1
87343552
1
19

Номер детали на чертеже:

19

CLAMP

Заводской номер: 87343557 Количество на модель: 1
87343557
1
20

Номер детали на чертеже:

20

NUT

Заводской номер: 425-106 Количество на модель: 2
425-106
2
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 495-51041 Количество на модель: 2
495-51041
2
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 827-10050 Количество на модель: 2
827-10050
2
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 496-81028 Количество на модель: 2
496-81028
2
24

Номер детали на чертеже:

24

TUBE

Заводской номер: 87365421 Количество на модель: 1
87365421
1
25

Номер детали на чертеже:

25

BRACKET

Заводской номер: 87364149 Количество на модель: 1
87364149
1
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 895-15008 Количество на модель: 2
895-15008
2
