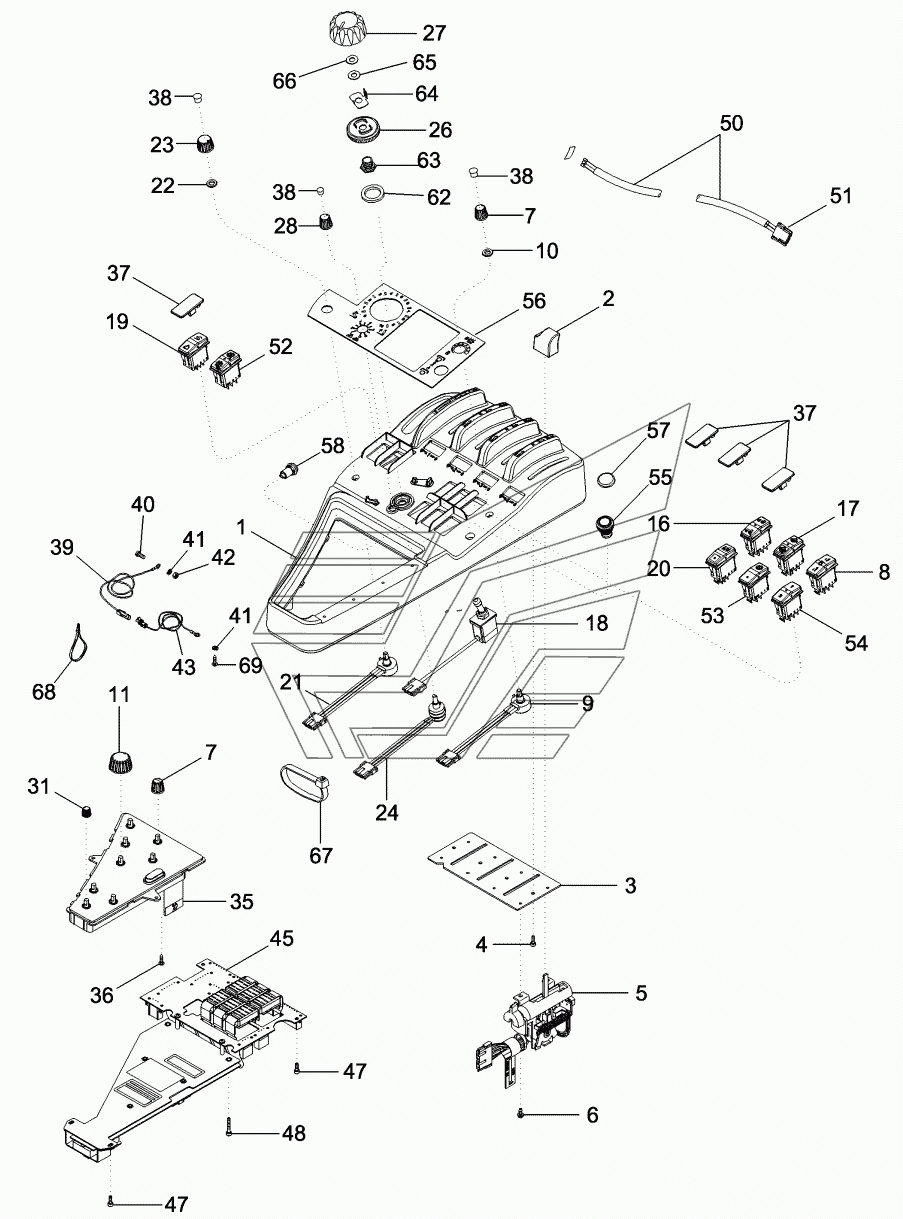

CONTROLS - RIGHT HAND CONSOLE MX-305 Magnum. Каталог 2007г.

CONTROLS - FRONT CONSOLE MX-305 Magnum CONTROLS - RIGHT FENDER CONSOLE, WITHOUT ATC MX-305 Magnum

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

INSTRUCTION

Заводской номер: REF Количество на модель: 1
REF
1
2

Номер детали на чертеже:

2

KNOB

Заводской номер: 406962A1 Количество на модель:
406962A1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 230098A1 Количество на модель: 1
230098A1
1
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 368048A1 Количество на модель: 4
368048A1
4
5

Номер детали на чертеже:

5

VALVE

Заводской номер: 87395299 Количество на модель:
87395299
6

Номер детали на чертеже:

6

SCREW

Заводской номер: 281-3446 Количество на модель:
281-3446
7

Номер детали на чертеже:

7

KNOB

Заводской номер: 276797A1 Количество на модель:
276797A1
8

Номер детали на чертеже:

8

SWITCH

Заводской номер: 87347179 Количество на модель: 1
87347179
1
8

Номер детали на чертеже:

8

SWITCH

Заводской номер: 87414463 Количество на модель: 1
87414463
1
9

Номер детали на чертеже:

9

POTENTIOMETER

Заводской номер: 256305A2 Количество на модель: 1
256305A2
1
10

Номер детали на чертеже:

10

NUT

Заводской номер: A39888 Количество на модель: 2
A39888
2
11

Номер детали на чертеже:

11

KNOB

Заводской номер: 187820A1 Количество на модель: 1
187820A1
1
16

Номер детали на чертеже:

16

SWITCH

Заводской номер: 87414464 Количество на модель: 1
87414464
1
17

Номер детали на чертеже:

17

SWITCH

Заводской номер: 87414328 Количество на модель: 1
87414328
1
18

Номер детали на чертеже:

18

SWITCH

Заводской номер: 409603A2 Количество на модель: 1
409603A2
1
19

Номер детали на чертеже:

19

SWITCH

Заводской номер: 86990406 Количество на модель: 1
86990406
1
20

Номер детали на чертеже:

20

SWITCH

Заводской номер: 87414327 Количество на модель: 1
87414327
1
21

Номер детали на чертеже:

21

POTENTIOMETER

Заводской номер: 87399300 Количество на модель: 1
87399300
1
23

Номер детали на чертеже:

23

KNOB

Заводской номер: 87454709 Количество на модель: 1
87454709
1
24

Номер детали на чертеже:

24

POTENTIOMETER

Заводской номер: 87399301 Количество на модель: 1
87399301
1
26

Номер детали на чертеже:

26

KNOB

Заводской номер: 87435194 Количество на модель: 1
87435194
1
27

Номер детали на чертеже:

27

KNOB

Заводской номер: 87434770 Количество на модель: 1
87434770
1
28

Номер детали на чертеже:

28

BUTTON

Заводской номер: 314601A1 Количество на модель: 1
314601A1
1
31

Номер детали на чертеже:

31

KNOB

Заводской номер: 223433A1 Количество на модель: 3
223433A1
3
35

Номер детали на чертеже:

35

PANEL

Заводской номер: 87365723 Количество на модель: 1
87365723
1
35

Номер детали на чертеже:

35

PANEL

Заводской номер: 87493958 Количество на модель: 1
87493958
1
35

Номер детали на чертеже:

35

PANEL

Заводской номер: 87382886 Количество на модель: 1
87382886
1
35

Номер детали на чертеже:

35

PANEL

Заводской номер: 87493959 Количество на модель: 1
87493959
1
36

Номер детали на чертеже:

36

SCREW

Заводской номер: 760-14316 Количество на модель: 2
760-14316
2
37

Номер детали на чертеже:

37

PLUG

Заводской номер: 406324A2 Количество на модель:
406324A2
38

Номер детали на чертеже:

38

PLUG

Заводской номер: 353-401 Количество на модель:
353-401
38

Номер детали на чертеже:

38

PLUG

Заводской номер: 87570112 Количество на модель:
87570112
39

Номер детали на чертеже:

39

CABLE

Заводской номер: 87518589 Количество на модель: 1
87518589
1
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 844-8016 Количество на модель: 1
844-8016
1
41

Номер детали на чертеже:

41

WASHER

Заводской номер: 893-11008 Количество на модель: 2
893-11008
2
42

Номер детали на чертеже:

42

NUT

Заводской номер: 825-5148 Количество на модель: 1
825-5148
1
43

Номер детали на чертеже:

43

CABLE

Заводской номер: 87704091 Количество на модель: 1
87704091
1
45

Номер детали на чертеже:

45

CONTROL

Заводской номер: 87524858 Количество на модель: 1
87524858
1
47

Номер детали на чертеже:

47

SCREW

Заводской номер: 864-4012 Количество на модель: 4
864-4012
4
48

Номер детали на чертеже:

48

SCREW

Заводской номер: 864-4025 Количество на модель: 2
864-4025
2
50

Номер детали на чертеже:

50

SWITCH

Заводской номер: 258010A2 Количество на модель: 1
258010A2
1
51

Номер детали на чертеже:

51

CONNECTOR

Заводской номер: 235676A1 Количество на модель: 1
235676A1
1
52

Номер детали на чертеже:

52

SWITCH

Заводской номер: 86989945 Количество на модель: 1
86989945
1
52

Номер детали на чертеже:

52

SWITCH

Заводской номер: 87422017 Количество на модель: 1
87422017
1
53

Номер детали на чертеже:

53

SWITCH

Заводской номер: 87414465 Количество на модель: 1
87414465
1
53

Номер детали на чертеже:

53

SWITCH

Заводской номер: 87538596 Количество на модель: 1
87538596
1
54

Номер детали на чертеже:

54

SWITCH

Заводской номер: 87414467 Количество на модель: 1
87414467
1
55

Номер детали на чертеже:

55

KNOB

Заводской номер: 411705A3 Количество на модель: 1
411705A3
1
56

Номер детали на чертеже:

56

DECAL

Заводской номер: 87453893 Количество на модель: 1
87453893
1
56

Номер детали на чертеже:

56

DECAL

Заводской номер: 87350580 Количество на модель: 1
87350580
1
57

Номер детали на чертеже:

57

PLATE

Заводской номер: 82031549 Количество на модель: 2
82031549
2
58

Номер детали на чертеже:

58

PUSH BUTTON

Заводской номер: 87330047 Количество на модель: 1
87330047
1
58

Номер детали на чертеже:

58

PLASTIC PLUG

Заводской номер: 87327317 Количество на модель:
87327317
60

Номер детали на чертеже:

60

CONNECTOR

Заводской номер: 296781A1 Количество на модель: 2
296781A1
2
61

Номер детали на чертеже:

61

DECAL

Заводской номер: 87342542 Количество на модель: 1
87342542
1
62

Номер детали на чертеже:

62

SPACER

Заводской номер: 87435852 Количество на модель: 1
87435852
1
63

Номер детали на чертеже:

63

RING

Заводской номер: 87435853 Количество на модель: 1
87435853
1
64

Номер детали на чертеже:

64

SPRING

Заводской номер: 87435947 Количество на модель: 1
87435947
1
65

Номер детали на чертеже:

65

WASHER

Заводской номер: 87436077 Количество на модель: 1
87436077
1
66

Номер детали на чертеже:

66

WASHER

Заводской номер: 87435946 Количество на модель: 1
87435946
1
67

Номер детали на чертеже:

67

CABLE TIE

Заводской номер: L11541 Количество на модель: 1
L11541
1
68

Номер детали на чертеже:

68

CLAMP

Заводской номер: 291207C1 Количество на модель: 3
291207C1
3
69

Номер детали на чертеже:

69

SCREW

Заводской номер: 781-24820 Количество на модель: 1
781-24820
1
