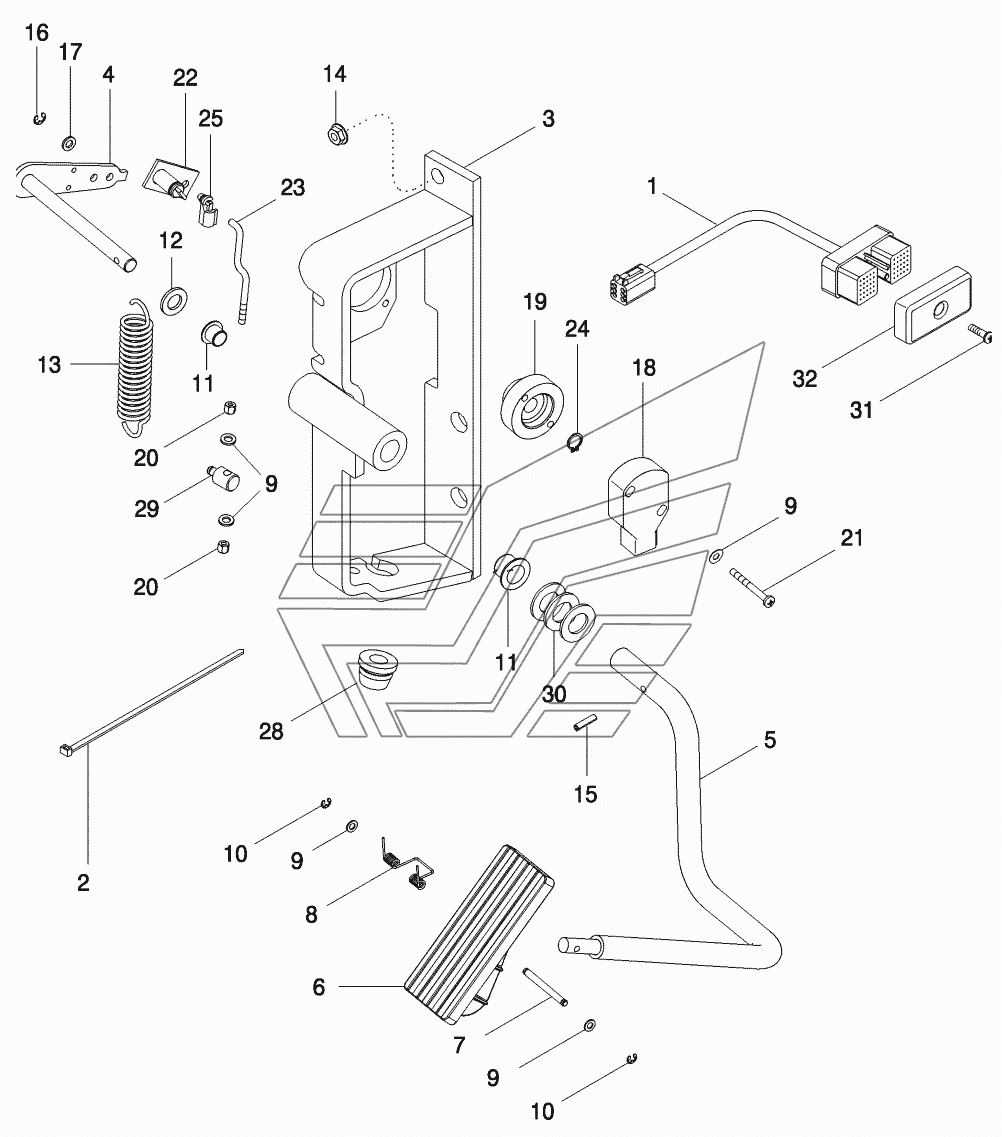

FOOT THROTTLE MX-305 Magnum. Каталог 2007г.

HAND THROTTLE MX-305 Magnum FUEL TANKS MX-305 Magnum

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HARNESS

Заводской номер: 86984487 Количество на модель: 1
86984487
1
2

Номер детали на чертеже:

2

CABLE TIE

Заводской номер: L11541 Количество на модель: 12
L11541
12
2

Номер детали на чертеже:

2

STRAP

Заводской номер: 473321C1 Количество на модель: 1
473321C1
1
3

Номер детали на чертеже:

3

FRAME

Заводской номер: 404659A4 Количество на модель: 1
404659A4
1
4

Номер детали на чертеже:

4

LEVER

Заводской номер: 446487A2 Количество на модель: 1
446487A2
1
5

Номер детали на чертеже:

5

TUBE ASSY

Заводской номер: 446488A1 Количество на модель: 1
446488A1
1
6

Номер детали на чертеже:

6

PEDAL

Заводской номер: 297853A2 Количество на модель: 1
297853A2
1
7

Номер детали на чертеже:

7

PIN

Заводской номер: 255291A1 Количество на модель: 1
255291A1
1
8

Номер детали на чертеже:

8

SPRING

Заводской номер: 256776A1 Количество на модель: 1
256776A1
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 895-11005 Количество на модель: 6
895-11005
6
10

Номер детали на чертеже:

10

CIRCLIP

Заводской номер: 800-435 Количество на модель: 2
800-435
2
11

Номер детали на чертеже:

11

EYEBOLT

Заводской номер: 1533540C1 Количество на модель: 2
1533540C1
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 895-11012 Количество на модель: 1
895-11012
1
13

Номер детали на чертеже:

13

SPRING

Заводской номер: 248913A2 Количество на модель: 1
248913A2
1
14

Номер детали на чертеже:

14

NUT

Заводской номер: 825-2408 Количество на модель: 3
825-2408
3
15

Номер детали на чертеже:

15

PIN

Заводской номер: 838-3528 Количество на модель: 1
838-3528
1
16

Номер детали на чертеже:

16

CIRCLIP

Заводской номер: 800-316 Количество на модель: 1
800-316
1
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 895-11006 Количество на модель: 1
895-11006
1
18

Номер детали на чертеже:

18

POTENTIOMETER

Заводской номер: 231426A1 Количество на модель: 1
231426A1
1
19

Номер детали на чертеже:

19

BUSHING

Заводской номер: 231410A1 Количество на модель: 1
231410A1
1
20

Номер детали на чертеже:

20

NUT

Заводской номер: 832-10405 Количество на модель: 2
832-10405
2
21

Номер детали на чертеже:

21

SCREW

Заводской номер: 840-1550 Количество на модель: 2
840-1550
2
22

Номер детали на чертеже:

22

SUPPORT

Заводской номер: 322108A1 Количество на модель: 1
322108A1
1
23

Номер детали на чертеже:

23

ROD

Заводской номер: 322109A1 Количество на модель: 1
322109A1
1
24

Номер детали на чертеже:

24

RING

Заводской номер: 800-1112 Количество на модель: 1
800-1112
1
25

Номер детали на чертеже:

25

RETAINER

Заводской номер: 60-2404T1 Количество на модель: 1
60-2404T1
1
28

Номер детали на чертеже:

28

GROMMET

Заводской номер: 182220A1 Количество на модель: 1
182220A1
1
29

Номер детали на чертеже:

29

PIVOT

Заводской номер: 307475A1 Количество на модель: 1
307475A1
1
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 495-81020 Количество на модель: 3
495-81020
3
31

Номер детали на чертеже:

31

SCREW

Заводской номер: 490-1108 Количество на модель: 1
490-1108
1
32

Номер детали на чертеже:

32

PLUG

Заводской номер: 279267A1 Количество на модель: 1
279267A1
1
