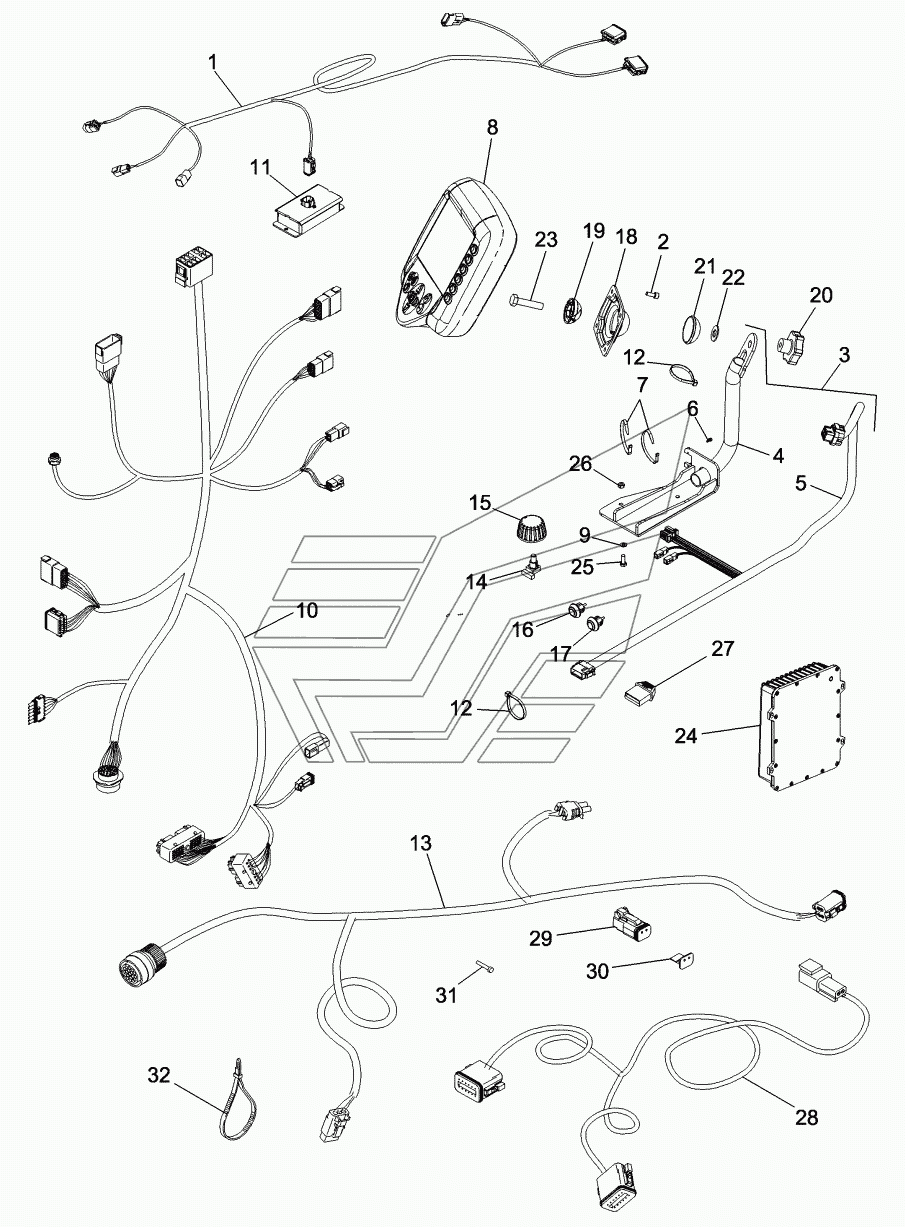

ACCUGUIDE - HARNESS AND MONITOR - BSN Z6RZ04001 MX-305 Magnum. Каталог 2007г.

ISO 11783 HARNESS AND MONITOR MX-305 Magnum ACCUGUIDE - HARNESS AND MONITOR - BTW Z6RZ04001 AND Z7RZ01521 MX-305 Magnum

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HARNESS

Заводской номер: 87580504 Количество на модель: 1
87580504
1
2

Номер детали на чертеже:

2

SCREW

Заводской номер: 864-6016 Количество на модель: 4
864-6016
4
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 87548441 Количество на модель: 1
87548441
1
4

Номер детали на чертеже:

4

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
5

Номер детали на чертеже:

5

HARNESS

Заводской номер: 87544751 Количество на модель: 1
87544751
1
6

Номер детали на чертеже:

6

SCREW

Заводской номер: 440-1044 Количество на модель: 2
440-1044
2
7

Номер детали на чертеже:

7

STRAP

Заводской номер: 473321C1 Количество на модель: 2
473321C1
2
8

Номер детали на чертеже:

8

DISPLAY

Заводской номер: 87665214 Количество на модель: 1
87665214
1
8

Номер детали на чертеже:

8

87618697

Заводской номер: 87618697 Количество на модель: 1
87618697
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 895-25006 Количество на модель: 3
895-25006
3
10

Номер детали на чертеже:

10

HARNESS

Заводской номер: 87365700 Количество на модель: 1
87365700
1
11

Номер детали на чертеже:

11

CONNECTOR

Заводской номер: 284638A2 Количество на модель: 2
284638A2
2
12

Номер детали на чертеже:

12

CABLE TIE

Заводской номер: L11541 Количество на модель: 2
L11541
2
13

Номер детали на чертеже:

13

HARNESS

Заводской номер: 87582250 Количество на модель: 1
87582250
1
14

Номер детали на чертеже:

14

SWITCH

Заводской номер: 87365742 Количество на модель: 1
87365742
1
15

Номер детали на чертеже:

15

KNOB

Заводской номер: 87454709 Количество на модель: 1
87454709
1
16

Номер детали на чертеже:

16

SWITCH

Заводской номер: 87453959 Количество на модель: 1
87453959
1
17

Номер детали на чертеже:

17

SWITCH

Заводской номер: 87453957 Количество на модель: 1
87453957
1
18

Номер детали на чертеже:

18

PLATE

Заводской номер: 87325557 Количество на модель: 1
87325557
1
19

Номер детали на чертеже:

19

PROTECTION CAP

Заводской номер: 82038414 Количество на модель: 1
82038414
1
20

Номер детали на чертеже:

20

KNOB

Заводской номер: 87353504 Количество на модель: 1
87353504
1
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 82039389 Количество на модель: 1
82039389
1
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 87325558 Количество на модель: 1
87325558
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 814-12050 Количество на модель: 1
814-12050
1
24

Номер детали на чертеже:

24

CONTROL

Заводской номер: 87518983 Количество на модель: 1
87518983
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 614-6016 Количество на модель: 3
614-6016
3
26

Номер детали на чертеже:

26

NUT

Заводской номер: 829-1406 Количество на модель: 3
829-1406
3
27

Номер детали на чертеже:

27

COVER

Заводской номер: 87588663 Количество на модель: 1
87588663
1
28

Номер детали на чертеже:

28

HARNESS

Заводской номер: 87602268 Количество на модель: 1
87602268
1
29

Номер детали на чертеже:

29

CONNECTOR

Заводской номер: 225316C1 Количество на модель: 1
225316C1
1
30

Номер детали на чертеже:

30

WEDGE

Заводской номер: 225317C1 Количество на модель: 1
225317C1
1
31

Номер детали на чертеже:

31

PLUG

Заводской номер: 453133C1 Количество на модель: 1
453133C1
1
32

Номер детали на чертеже:

32

STRAP

Заводской номер: 86991009 Количество на модель: 2
86991009
2
ISO 11783 HARNESS AND MONITOR MX-305 Magnum ACCUGUIDE - HARNESS AND MONITOR - BTW Z6RZ04001 AND Z7RZ01521 MX-305 Magnum
