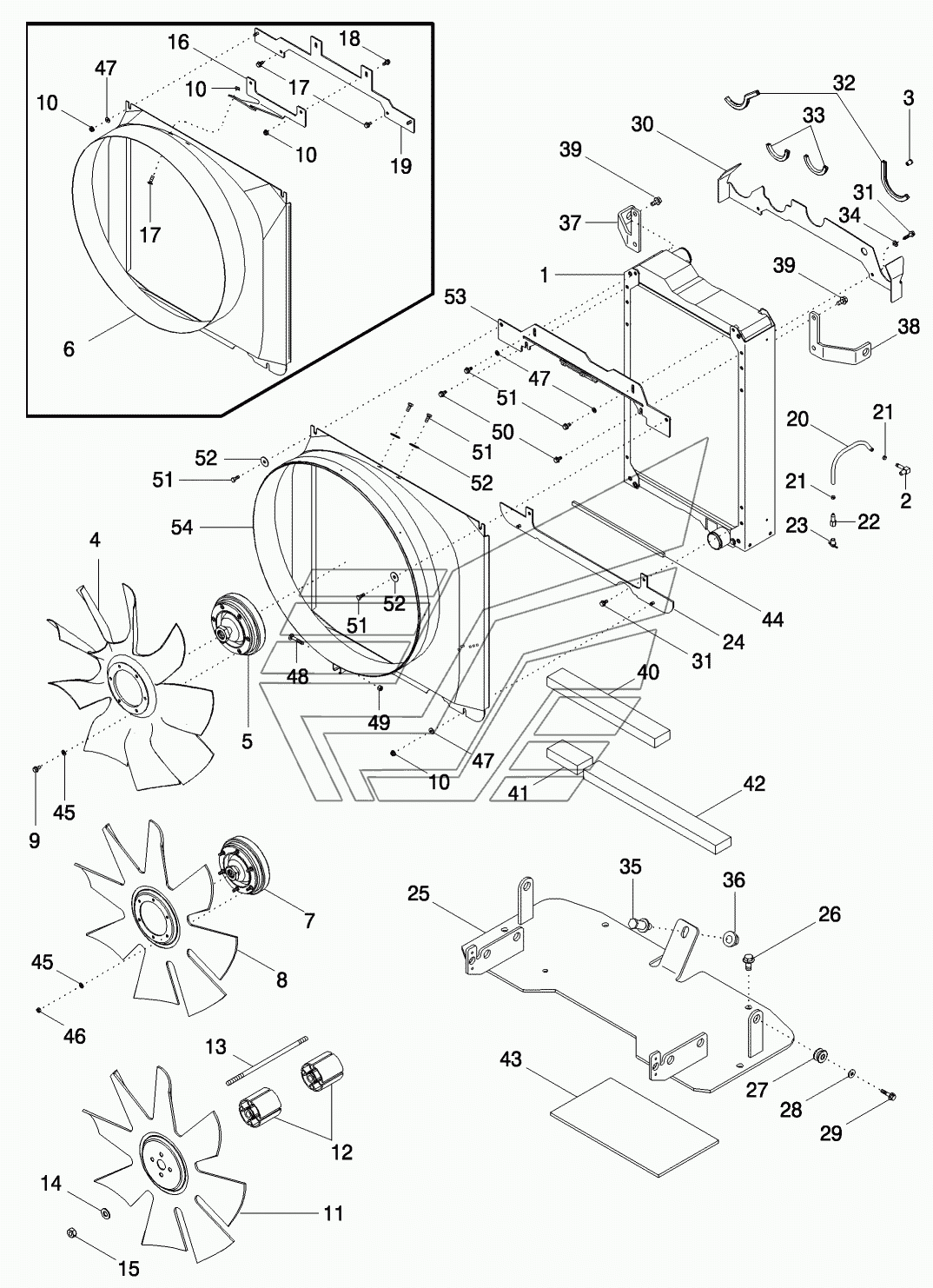

RADIATOR AND FAN SHROUD MX-285 Magnum. Каталог 2007г.

RADIATOR ASSEMBLY MX-285 Magnum

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

INSTRUCTION

Заводской номер: REF Количество на модель: 1
REF
1
2

Номер детали на чертеже:

2

ELBOW

Заводской номер: 217-132 Количество на модель: 1
217-132
1
3

Номер детали на чертеже:

3

PLUG

Заводской номер: 86568834 Количество на модель: 1
86568834
1
4

Номер детали на чертеже:

4

FAN

Заводской номер: 427509A1 Количество на модель: 1
427509A1
1
5

Номер детали на чертеже:

5

DRIVE ASSY

Заводской номер: 447917A2 Количество на модель: 1
447917A2
1
6

Номер детали на чертеже:

6

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
7

Номер детали на чертеже:

7

DRIVE ASSY

Заводской номер: 447916A1 Количество на модель: 1
447916A1
1
8

Номер детали на чертеже:

8

FAN

Заводской номер: 278432A1 Количество на модель: 1
278432A1
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 555-1 Количество на модель: 6
555-1
6
10

Номер детали на чертеже:

10

NUT

Заводской номер: 825-2408 Количество на модель: 8
825-2408
8
11

Номер детали на чертеже:

11

FAN

Заводской номер: 353083A1 Количество на модель: 1
353083A1
1
12

Номер детали на чертеже:

12

SPACER

Заводской номер: A184546 Количество на модель: 2
A184546
2
13

Номер детали на чертеже:

13

THREADED ROD

Заводской номер: 360195A3 Количество на модель: 4
360195A3
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 895-15010 Количество на модель: 4
895-15010
4
15

Номер детали на чертеже:

15

NUT

Заводской номер: 829-1410 Количество на модель: 4
829-1410
4
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 811-8025 Количество на модель: 2
811-8025
2
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 844-8025 Количество на модель: 2
844-8025
2
20

Номер детали на чертеже:

20

HOSE

Заводской номер: 242065A1 Количество на модель: 1
242065A1
1
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 1348264C1 Количество на модель: 2
1348264C1
2
22

Номер детали на чертеже:

22

FITTING

Заводской номер: 217-180 Количество на модель: 1
217-180
1
23

Номер детали на чертеже:

23

COCK

Заводской номер: 217-103 Количество на модель: 1
217-103
1
24

Номер детали на чертеже:

24

SUPPORT

Заводской номер: 256719A3 Количество на модель: 1
256719A3
1
25

Номер детали на чертеже:

25

SUPPORT

Заводской номер: 255647A5 Количество на модель: 1
255647A5
1
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 844-12025 Количество на модель: 4
844-12025
4
27

Номер детали на чертеже:

27

ISOLATOR

Заводской номер: 434177A1 Количество на модель: 4
434177A1
4
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 495-81120 Количество на модель: 4
495-81120
4
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 614-8030 Количество на модель: 4
614-8030
4
30

Номер детали на чертеже:

30

PLATE

Заводской номер: 417375A2 Количество на модель: 1
417375A2
1
32

Номер детали на чертеже:

32

LINING

Заводской номер: 426356A1 Количество на модель: 2
426356A1
2
33

Номер детали на чертеже:

33

LINING

Заводской номер: 417390A1 Количество на модель: 2
417390A1
2
34

Номер детали на чертеже:

34

WASHER

Заводской номер: 895-11008 Количество на модель: 2
895-11008
2
35

Номер детали на чертеже:

35

SCREW

Заводской номер: 198575A1 Количество на модель: 1
198575A1
1
36

Номер детали на чертеже:

36

NUT

Заводской номер: 9804279 Количество на модель: 1
9804279
1
37

Номер детали на чертеже:

37

SUPPORT

Заводской номер: 255646A1 Количество на модель: 1
255646A1
1
38

Номер детали на чертеже:

38

SUPPORT

Заводской номер: 255645A1 Количество на модель: 1
255645A1
1
40

Номер детали на чертеже:

40

SEAL

Заводской номер: 296292A1 Количество на модель: 1
296292A1
1
41

Номер детали на чертеже:

41

SEAL

Заводской номер: 296294A1 Количество на модель: 1
296294A1
1
42

Номер детали на чертеже:

42

SEAL

Заводской номер: 296295A1 Количество на модель: 1
296295A1
1
43

Номер детали на чертеже:

43

SEAL

Заводской номер: 429228A1 Количество на модель: 1
429228A1
1
44

Номер детали на чертеже:

44

SEAL

Заводской номер: 357158A2 Количество на модель: 3
357158A2
3
45

Номер детали на чертеже:

45

WASHER

Заводской номер: 496-11034 Количество на модель: 6
496-11034
6
46

Номер детали на чертеже:

46

NUT

Заводской номер: 829-1408 Количество на модель: 6
829-1408
6
47

Номер детали на чертеже:

47

WASHER

Заводской номер: 895-15008 Количество на модель: 4
895-15008
4
48

Номер детали на чертеже:

48

BOLT

Заводской номер: 612-4 Количество на модель: 1
612-4
1
49

Номер детали на чертеже:

49

NUT

Заводской номер: 832-10408 Количество на модель: 1
832-10408
1
51

Номер детали на чертеже:

51

BOLT

Заводской номер: 614-8020 Количество на модель: 6
614-8020
6
52

Номер детали на чертеже:

52

WASHER

Заводской номер: 495-81140 Количество на модель: 4
495-81140
4
53

Номер детали на чертеже:

53

BRACKET

Заводской номер: 87413766 Количество на модель: 1
87413766
1
54

Номер детали на чертеже:

54

SHROUD

Заводской номер: 87415556I Количество на модель: 1
87415556I
1
RADIATOR ASSEMBLY MX-285 Magnum
