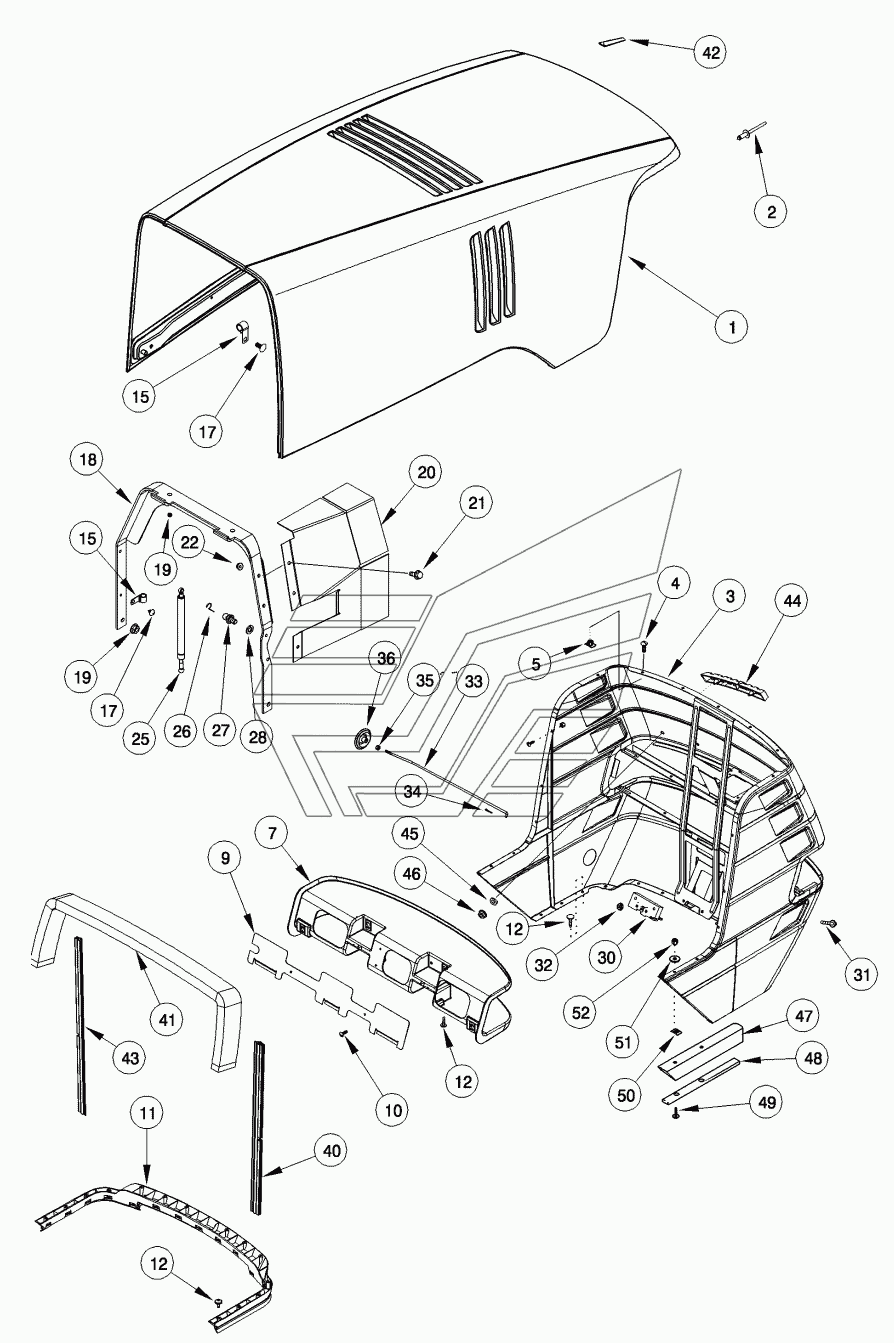

HOOD - TILTING MX-240 Magnum. Каталог 2007г.

FENDERS - REAR, EXTRA WIDE MX-240 Magnum FAN SHIELDS MX-240 Magnum

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOOD ASSY

Заводской номер: 86988161 Количество на модель: 1
86988161
1
2

Номер детали на чертеже:

2

RIVET

Заводской номер: 151-539 Количество на модель: 4
151-539
4
3

Номер детали на чертеже:

3

GRILLE

Заводской номер: 389681A2 Количество на модель: 1
389681A2
1
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 104033C2 Количество на модель: 13
104033C2
13
5

Номер детали на чертеже:

5

NUT

Заводской номер: 131-839 Количество на модель: 7
131-839
7
6

Номер детали на чертеже:

6

NUT

Заводской номер: 131-833 Количество на модель: 6
131-833
6
7

Номер детали на чертеже:

7

HOUSING

Заводской номер: 257465A2 Количество на модель: 1
257465A2
1
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 257581A1 Количество на модель: 1
257581A1
1
11

Номер детали на чертеже:

11

MOLDING

Заводской номер: 408239A1 Количество на модель: 1
408239A1
1
12

Номер детали на чертеже:

12

SCREW

Заводской номер: 1975782C1 Количество на модель: 20
1975782C1
20
15

Номер детали на чертеже:

15

CLAMP

Заводской номер: 516-22127 Количество на модель: 7
516-22127
7
17

Номер детали на чертеже:

17

FASTENER

Заводской номер: 93199C1 Количество на модель: 5
93199C1
5
18

Номер детали на чертеже:

18

BRACE

Заводской номер: 252367A5 Количество на модель: 1
252367A5
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: 829-1412 Количество на модель: 3
829-1412
3
19

Номер детали на чертеже:

19

NUT

Заводской номер: 829-4312 Количество на модель: 1
829-4312
1
20

Номер детали на чертеже:

20

PROTECTION PLATE

Заводской номер: 251858A1 Количество на модель: 1
251858A1
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 844-8020 Количество на модель: 3
844-8020
3
22

Номер детали на чертеже:

22

NUT

Заводской номер: 825-2408 Количество на модель: 3
825-2408
3
25

Номер детали на чертеже:

25

CYLINDER ASSY

Заводской номер: 252636A1 Количество на модель: 2
252636A1
2
26

Номер детали на чертеже:

26

CLIP

Заводской номер: 3233348R1 Количество на модель: 4
3233348R1
4
27

Номер детали на чертеже:

27

BALL JOINT

Заводской номер: 3234063R1 Количество на модель: 4
3234063R1
4
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 892-11010 Количество на модель: 2
892-11010
2
30

Номер детали на чертеже:

30

LATCH

Заводской номер: R55002 Количество на модель: 1
R55002
1
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 844-6035 Количество на модель: 2
844-6035
2
32

Номер детали на чертеже:

32

NUT

Заводской номер: 825-2406 Количество на модель: 2
825-2406
2
33

Номер детали на чертеже:

33

ROD

Заводской номер: 297958A2 Количество на модель: 1
297958A2
1
34

Номер детали на чертеже:

34

PIN

Заводской номер: 733-2512 Количество на модель: 1
733-2512
1
35

Номер детали на чертеже:

35

NUT

Заводской номер: 829-1406 Количество на модель: 1
829-1406
1
36

Номер детали на чертеже:

36

BUTTON

Заводской номер: 301222A1 Количество на модель: 1
301222A1
1
40

Номер детали на чертеже:

40

SEAL

Заводской номер: 281158A1 Количество на модель: 1
281158A1
1
41

Номер детали на чертеже:

41

SEAL

Заводской номер: 281159A1 Количество на модель: 1
281159A1
1
42

Номер детали на чертеже:

42

GUIDE

Заводской номер: 1968108C2 Количество на модель: 1
1968108C2
1
43

Номер детали на чертеже:

43

SEAL

Заводской номер: 308101A1 Количество на модель: 1
308101A1
1
44

Номер детали на чертеже:

44

SYMBOLS

Заводской номер: 303520A2 Количество на модель: 1
303520A2
1
45

Номер детали на чертеже:

45

SPACER

Заводской номер: 316098A1 Количество на модель: 2
316098A1
2
46

Номер детали на чертеже:

46

NUT

Заводской номер: 825-5148 Количество на модель: 2
825-5148
2
47

Номер детали на чертеже:

47

GUIDE

Заводской номер: 394774A1 Количество на модель: 1
394774A1
1
47

Номер детали на чертеже:

47

GUIDE

Заводской номер: 394773A1 Количество на модель: 1
394773A1
1
48

Номер детали на чертеже:

48

PLATE

Заводской номер: 394438A1 Количество на модель: 1
394438A1
1
49

Номер детали на чертеже:

49

BOLT

Заводской номер: 395764A1 Количество на модель: 4
395764A1
4
50

Номер детали на чертеже:

50

NUT

Заводской номер: 131-887 Количество на модель: 2
131-887
2
51

Номер детали на чертеже:

51

WASHER

Заводской номер: 895-30108 Количество на модель: 4
895-30108
4
52

Номер детали на чертеже:

52

NUT

Заводской номер: 832-10404 Количество на модель: 4
832-10404
4
