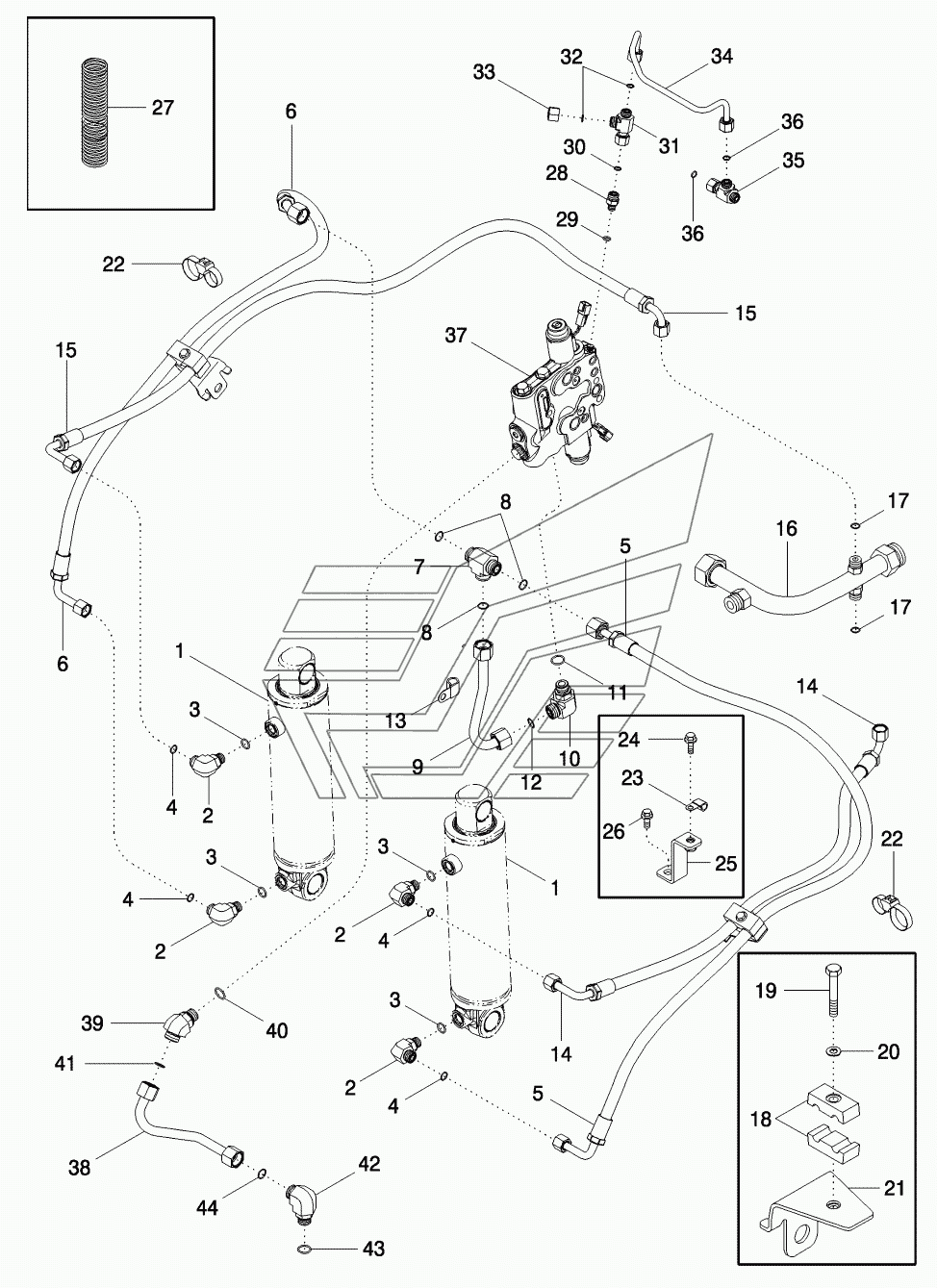

HYDRAULIC SYSTEM - HITCH MX-240 Magnum. Каталог 2007г.

HYDRAULIC SYSTEM - TRANSMISSION LUBE MX-240 Magnum HYDRAULIC SYSTEM - FRONT HITCH MX-240 Magnum

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

INSTRUCTION

Заводской номер: INSTRUCTION Количество на модель: 2
INSTRUCTION
2
2

Номер детали на чертеже:

2

ELBOW

Заводской номер: 86579691 Количество на модель: 4
86579691
4
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 86598101 Количество на модель: 1
86598101
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 9992298 Количество на модель: 1
9992298
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 416432A2 Количество на модель: 1
416432A2
1
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 416433A3 Количество на модель: 1
416433A3
1
7

Номер детали на чертеже:

7

TEE

Заводской номер: 701-415 Количество на модель: 1
701-415
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 238-6016 Количество на модель: 3
238-6016
3
9

Номер детали на чертеже:

9

TUBE ASSY

Заводской номер: 436812A1 Количество на модель: 1
436812A1
1
10

Номер детали на чертеже:

10

ELBOW

Заводской номер: 700-306 Количество на модель: 1
700-306
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 637-63193 Количество на модель: 1
637-63193
1
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 515-25159 Количество на модель: 1
515-25159
1
14

Номер детали на чертеже:

14

HOSE

Заводской номер: 450503A1 Количество на модель: 1
450503A1
1
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 450506A2 Количество на модель: 1
450506A2
1
16

Номер детали на чертеже:

16

TUBE ASSY

Заводской номер: 450507A1 Количество на модель: 1
450507A1
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 238-6014 Количество на модель: 2
238-6014
2
18

Номер детали на чертеже:

18

FIXING BRACKET

Заводской номер: 329804A1 Количество на модель: 2
329804A1
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 814-8050 Количество на модель: 2
814-8050
2
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 895-15008 Количество на модель: 2
895-15008
2
21

Номер детали на чертеже:

21

BRACKET

Заводской номер: 349233A1 Количество на модель: 2
349233A1
2
22

Номер детали на чертеже:

22

CLAMP

Заводской номер: 86991000 Количество на модель: 22
86991000
22
23

Номер детали на чертеже:

23

CLAMP

Заводской номер: 515-23206 Количество на модель: 1
515-23206
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 844-8020 Количество на модель: 1
844-8020
1
25

Номер детали на чертеже:

25

BRACKET

Заводской номер: 86985195 Количество на модель: 1
86985195
1
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 844-10016 Количество на модель: 1
844-10016
1
27

Номер детали на чертеже:

27

CONDUIT

Заводской номер: 398610A1 Количество на модель: 3
398610A1
3
28

Номер детали на чертеже:

28

CONNECTOR

Заводской номер: 700-165 Количество на модель: 1
700-165
1
29

Номер детали на чертеже:

29

O-RING

Заводской номер: 637-63093 Количество на модель: 1
637-63093
1
30

Номер детали на чертеже:

30

O-RING

Заводской номер: 238-6012 Количество на модель: 1
238-6012
1
31

Номер детали на чертеже:

31

TEE

Заводской номер: 701-422 Количество на модель: 1
701-422
1
33

Номер детали на чертеже:

33

CAP

Заводской номер: 701-900 Количество на модель: 1
701-900
1
34

Номер детали на чертеже:

34

TUBE ASSY

Заводской номер: 436163A1 Количество на модель: 1
436163A1
1
37

Номер детали на чертеже:

37

VALVE

Заводской номер: 412509A2 Количество на модель: 1
412509A2
1
38

Номер детали на чертеже:

38

TUBE ASSY

Заводской номер: 401336A1 Количество на модель: 1
401336A1
1
39

Номер детали на чертеже:

39

ELBOW

Заводской номер: 700-316 Количество на модель: 1
700-316
1
