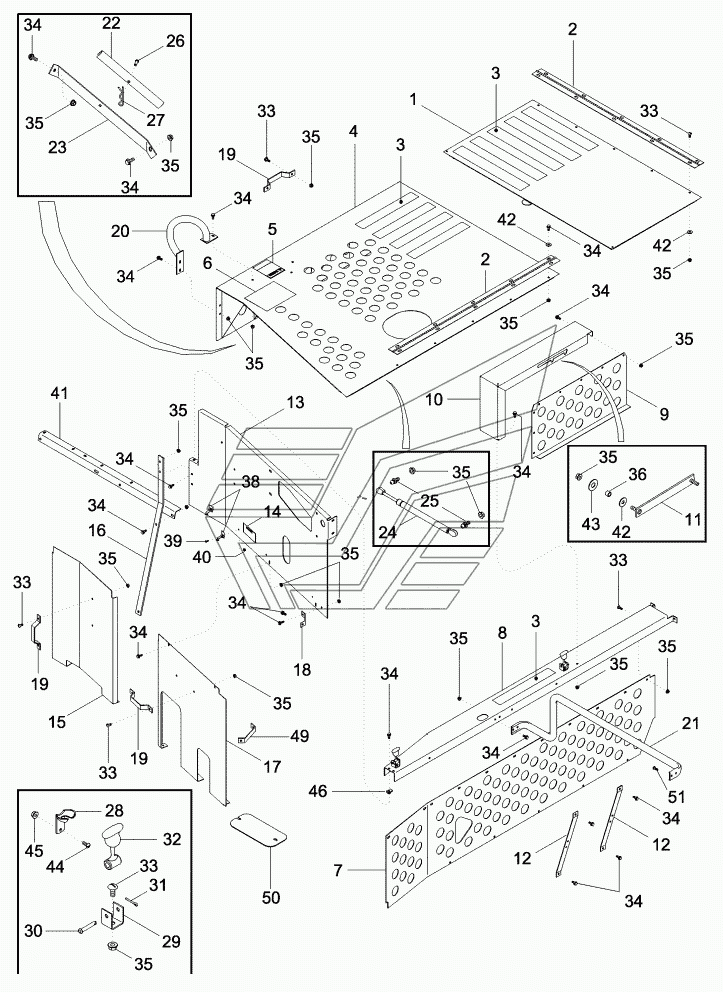

ENGINE SHIELDS AND SERVICE DECK Axial Flow 2388. Каталог 2010г.

SUNVISOR Axial Flow 2388 ENGINE SHIELDS AND SERVICE DECK SUPPORTS Axial Flow 2388

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

DOOR Rotor Cover

Заводской номер: 87306863 Количество на модель: 1
87306863
1
2

Номер детали на чертеже:

2

HINGE

Заводской номер: 442774A2 Количество на модель: 2
442774A2
2
3

Номер детали на чертеже:

3

STRIP

Заводской номер: D80270 Количество на модель: 8
D80270
8
4

Номер детали на чертеже:

4

DOOR

Заводской номер: 87343628 Количество на модель: 1
87343628
1
4

Номер детали на чертеже:

4

DOOR

Заводской номер: 87713739 Количество на модель: 1
87713739
1
5

Номер детали на чертеже:

5

DECAL

Заводской номер: 181597A1 Количество на модель: 1
181597A1
1
6

Номер детали на чертеже:

6

DECAL

Заводской номер: 435798A1 Количество на модель: 1
435798A1
1
7

Номер детали на чертеже:

7

SHIELD

Заводской номер: 87362502 Количество на модель: 1
87362502
1
8

Номер детали на чертеже:

8

CHANNEL

Заводской номер: 87547222 Количество на модель: 1
87547222
1
9

Номер детали на чертеже:

9

SHIELD

Заводской номер: 451545A2 Количество на модель: 1
451545A2
1
10

Номер детали на чертеже:

10

CHANNEL

Заводской номер: 444055A2 Количество на модель: 1
444055A2
1
11

Номер детали на чертеже:

11

PROP

Заводской номер: 1302413C1 Количество на модель: 1
1302413C1
1
12

Номер детали на чертеже:

12

SUPPORT

Заводской номер: 451648A2 Количество на модель: 2
451648A2
2
13

Номер детали на чертеже:

13

BRACKET

Заводской номер: 87529011 Количество на модель: 1
87529011
1
14

Номер детали на чертеже:

14

DECAL

Заводской номер: 173881C1 Количество на модель: 1
173881C1
1
15

Номер детали на чертеже:

15

SHIELD

Заводской номер: 87313659 Количество на модель: 1
87313659
1
16

Номер детали на чертеже:

16

SUPPORT

Заводской номер: 87422854 Количество на модель: 1
87422854
1
17

Номер детали на чертеже:

17

SHIELD

Заводской номер: 87363206 Количество на модель: 1
87363206
1
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 444680A2 Количество на модель: 1
444680A2
1
19

Номер детали на чертеже:

19

LATCH

Заводской номер: 87686906 Количество на модель: 3
87686906
3
20

Номер детали на чертеже:

20

HANDRAIL

Заводской номер: 445183A2 Количество на модель: 1
445183A2
1
21

Номер детали на чертеже:

21

HANDRAIL

Заводской номер: 87313662 Количество на модель: 1
87313662
1
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 448354A1 Количество на модель: 1
448354A1
1
23

Номер детали на чертеже:

23

SUPPORT

Заводской номер: 87313660 Количество на модель: 1
87313660
1
24

Номер детали на чертеже:

24

GAS STRUT

Заводской номер: 446346A1 Количество на модель: 2
446346A1
2
25

Номер детали на чертеже:

25

STUD

Заводской номер: 87025782 Количество на модель: 4
87025782
4
26

Номер детали на чертеже:

26

PIN

Заводской номер: 439-1420 Количество на модель: 1
439-1420
1
27

Номер детали на чертеже:

27

PIN

Заводской номер: 473443R1 Количество на модель: 1
473443R1
1
28

Номер детали на чертеже:

28

HOOK

Заводской номер: L105124 Количество на модель: 2
L105124
2
29

Номер детали на чертеже:

29

BRACKET

Заводской номер: 188103C2 Количество на модель: 2
188103C2
2
30

Номер детали на чертеже:

30

PIN

Заводской номер: 439-1424 Количество на модель: 2
439-1424
2
31

Номер детали на чертеже:

31

PIN

Заводской номер: 432-812 Количество на модель: 2
432-812
2
32

Номер детали на чертеже:

32

LATCH

Заводской номер: 494307C1 Количество на модель: 2
494307C1
2
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 477-73112 Количество на модель: 25
477-73112
25
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 409-7512 Количество на модель: 39
409-7512
39
35

Номер детали на чертеже:

35

NUT

Заводской номер: 231-5145 Количество на модель: 61
231-5145
61
36

Номер детали на чертеже:

36

SPACER

Заводской номер: 87026609 Количество на модель: 2
87026609
2
38

Номер детали на чертеже:

38

FASTENER

Заводской номер: 167800C1 Количество на модель: 4
167800C1
4
39

Номер детали на чертеже:

39

SCREW

Заводской номер: 440-1108 Количество на модель: 4
440-1108
4
40

Номер детали на чертеже:

40

NUT

Заводской номер: 231-51409 Количество на модель: 4
231-51409
4
41

Номер детали на чертеже:

41

SUPPORT

Заводской номер: 442193A1 Количество на модель: 1
442193A1
1
42

Номер детали на чертеже:

42

WASHER

Заводской номер: 495-81116 Количество на модель: 11
495-81116
11
43

Номер детали на чертеже:

43

WASHER

Заводской номер: 495-81024 Количество на модель: 1
495-81024
1
44

Номер детали на чертеже:

44

SCREW

Заводской номер: 470-1108 Количество на модель: 2
470-1108
2
46

Номер детали на чертеже:

46

RIVET

Заводской номер: 87301815 Количество на модель: 2
87301815
2
47

Номер детали на чертеже:

47

NUT

Заводской номер: 231-5315 Количество на модель: 1
231-5315
1
48

Номер детали на чертеже:

48

MOLDING

Заводской номер: 1327979C1 Количество на модель: 1
1327979C1
1
49

Номер детали на чертеже:

49

SUPPORT

Заводской номер: 87313658 Количество на модель: 1
87313658
1
50

Номер детали на чертеже:

50

PLATE

Заводской номер: 87338173 Количество на модель: 1
87338173
1
51

Номер детали на чертеже:

51

SCREW

Заводской номер: 138558A1 Количество на модель: 2
138558A1
2
