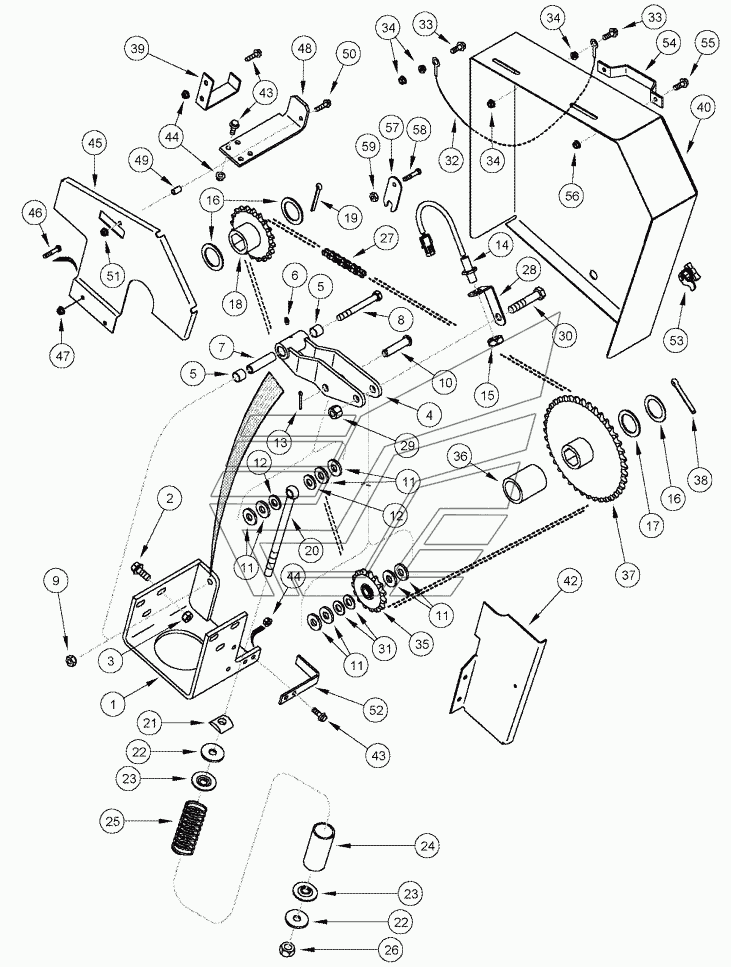

ROCK TRAP DRIVE Axial Flow 2388. Каталог 2010г.

ROCK TRAP Axial Flow 2388 GEARBOX ASSY - FEEDER REVERSER Axial Flow 2388

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

LINK

Заводской номер: 111716A1 Количество на модель: AR
111716A1
AR

Номер детали на чертеже:

CLIP

Заводской номер: 111714A1 Количество на модель: AR
111714A1
AR
1

Номер детали на чертеже:

1

SUPPORT

Заводской номер: 390744A2 Количество на модель: 1
390744A2
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 86521614 Количество на модель: 6
86521614
6
3

Номер детали на чертеже:

3

NUT

Заводской номер: 231-5148 Количество на модель: 3
231-5148
3
4

Номер детали на чертеже:

4

ARM

Заводской номер: 390737A1 Количество на модель: 1
390737A1
1
5

Номер детали на чертеже:

5

BUSHING

Заводской номер: 1280291C1 Количество на модель: 2
1280291C1
2
6

Номер детали на чертеже:

6

NIPPLE

Заводской номер: 219-87 Количество на модель: 1
219-87
1
7

Номер детали на чертеже:

7

BUSHING

Заводской номер: 390822A1 Количество на модель: 1
390822A1
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 413-864 Количество на модель: 1
413-864
1
10

Номер детали на чертеже:

10

PIN

Заводской номер: 439-11044 Количество на модель: 1
439-11044
1
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 496-41066 Количество на модель: 9
496-41066
9
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 496-21066 Количество на модель: 2
496-21066
2
13

Номер детали на чертеже:

13

PIN

Заводской номер: 432-1220 Количество на модель: 1
432-1220
1
14

Номер детали на чертеже:

14

Sensor

Заводской номер: Sensor Количество на модель: 1
Sensor
1
15

Номер детали на чертеже:

15

NUT

Заводской номер: 425-1512 Количество на модель: 1
425-1512
1
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 495-81093 Количество на модель: AR
495-81093
AR
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 495-81092 Количество на модель: AR
495-81092
AR
18

Номер детали на чертеже:

18

SPROCKET

Заводской номер: 1329719C2 Количество на модель: 1
1329719C2
1
18

Номер детали на чертеже:

18

SPROCKET

Заводской номер: 125407A1 Количество на модель: 1
125407A1
1
19

Номер детали на чертеже:

19

PIN

Заводской номер: 432-2040 Количество на модель: 2
432-2040
2
20

Номер детали на чертеже:

20

EYEBOLT

Заводской номер: 390871A1 Количество на модель: 1
390871A1
1
21

Номер детали на чертеже:

21

PIVOT

Заводской номер: 390870A1 Количество на модель: 1
390870A1
1
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 495-81030 Количество на модель: 2
495-81030
2
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 394120A1 Количество на модель: 2
394120A1
2
24

Номер детали на чертеже:

24

SPACER

Заводской номер: 390869A1 Количество на модель: 1
390869A1
1
25

Номер детали на чертеже:

25

SPRING

Заводской номер: 390872A1 Количество на модель: 1
390872A1
1
26

Номер детали на чертеже:

26

NUT

Заводской номер: 425-1010 Количество на модель: 1
425-1010
1
27

Номер детали на чертеже:

27

CHAIN

Заводской номер: 390967A1 Количество на модель: 1
390967A1
1
28

Номер детали на чертеже:

28

BRACKET

Заводской номер: 394014A1 Количество на модель: 1
394014A1
1
29

Номер детали на чертеже:

29

NUT

Заводской номер: 232-41110 Количество на модель: 1
232-41110
1
30

Номер детали на чертеже:

30

BOLT

Заводской номер: 413-1052 Количество на модель: 1
413-1052
1
31

Номер детали на чертеже:

31

WASHER

Заводской номер: 495-11066 Количество на модель: 4
495-11066
4
32

Номер детали на чертеже:

32

CABLE

Заводской номер: 132657A2 Количество на модель: 1
132657A2
1
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 413-416 Количество на модель: 2
413-416
2
34

Номер детали на чертеже:

34

NUT

Заводской номер: 231-5144 Количество на модель: 4
231-5144
4
35

Номер детали на чертеже:

35

SPROCKET

Заводской номер: 541857R92 Количество на модель: 1
541857R92
1
36

Номер детали на чертеже:

36

SPACER

Заводской номер: 584608R1 Количество на модель: 1
584608R1
1
37

Номер детали на чертеже:

37

SPROCKET

Заводской номер: 1329720C2 Количество на модель: 1
1329720C2
1
38

Номер детали на чертеже:

38

PIN

Заводской номер: 432-2440 Количество на модель: 1
432-2440
1
39

Номер детали на чертеже:

39

SUPPORT

Заводской номер: 132685A2 Количество на модель: 1
132685A2
1
40

Номер детали на чертеже:

40

SHIELD

Заводской номер: 391651A1 Количество на модель: 1
391651A1
1
42

Номер детали на чертеже:

42

SHIELD

Заводской номер: 391656A1 Количество на модель: 1
391656A1
1
43

Номер детали на чертеже:

43

BOLT

Заводской номер: 409-7616 Количество на модель: 4
409-7616
4
43

Номер детали на чертеже:

43

BOLT

Заводской номер: 413-872 Количество на модель: 5
413-872
5
44

Номер детали на чертеже:

44

NUT

Заводской номер: 231-5146 Количество на модель: 4
231-5146
4
45

Номер детали на чертеже:

45

SHIELD

Заводской номер: 405570A1 Количество на модель: 1
405570A1
1
46

Номер детали на чертеже:

46

BOLT

Заводской номер: 409-7512 Количество на модель: 1
409-7512
1
47

Номер детали на чертеже:

47

NUT

Заводской номер: 231-5145 Количество на модель: 1
231-5145
1
48

Номер детали на чертеже:

48

SUPPORT

Заводской номер: 138185A3 Количество на модель: 1
138185A3
1
49

Номер детали на чертеже:

49

SPACER

Заводской номер: 87036415 Количество на модель: 1
87036415
1
50

Номер детали на чертеже:

50

BOLT

Заводской номер: 409-7520 Количество на модель: 2
409-7520
2
52

Номер детали на чертеже:

52

BRACKET

Заводской номер: 391658A1 Количество на модель: 1
391658A1
1
53

Номер детали на чертеже:

53

LOCK

Заводской номер: 135476A1 Количество на модель: 1
135476A1
1
53

Номер детали на чертеже:

53

LOCK

Заводской номер: 138699A2 Количество на модель: 1
138699A2
1
54

Номер детали на чертеже:

54

LATCH

Заводской номер: 87686906 Количество на модель: 1
87686906
1
55

Номер детали на чертеже:

55

SCREW

Заводской номер: 477-73108 Количество на модель: 2
477-73108
2
57

Номер детали на чертеже:

57

SHIM

Заводской номер: 399382A1 Количество на модель: AR
399382A1
AR
ROCK TRAP Axial Flow 2388 GEARBOX ASSY - FEEDER REVERSER Axial Flow 2388
