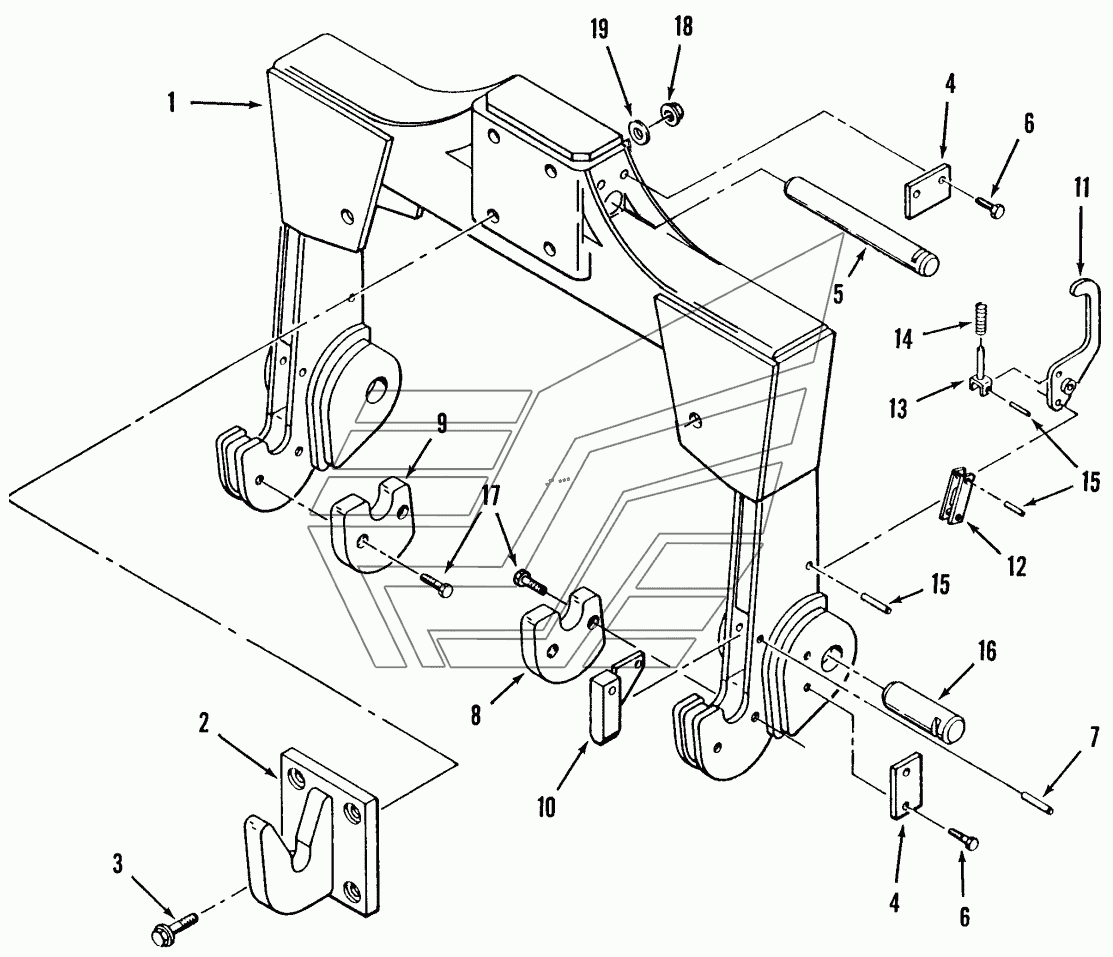

QUICK HITCH 430 Steiger 4WD. Каталог 2010г.

LINK ASSEMBLY - LIFT 430 Steiger 4WD DRAWBAR - EXTENDABLE 430 Steiger 4WD

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COUPLING

Заводской номер: 409653A1 Количество на модель: 1
409653A1
1
2

Номер детали на чертеже:

2

HOOK

Заводской номер: 409654A1 Количество на модель: 1
409654A1
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 460-1240 Количество на модель: 4
460-1240
4
4

Номер детали на чертеже:

4

BLOCK

Заводской номер: 409664A1 Количество на модель: 3
409664A1
3
5

Номер детали на чертеже:

5

PIN

Заводской номер: 70-1895T1 Количество на модель: 1
70-1895T1
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 426-816 Количество на модель: 6
426-816
6
7

Номер детали на чертеже:

7

PIN

Заводской номер: 38-33240 Количество на модель: 4
38-33240
4
8

Номер детали на чертеже:

8

CAP

Заводской номер: 409656A1 Количество на модель: 1
409656A1
1
9

Номер детали на чертеже:

9

CAP

Заводской номер: 409658A1 Количество на модель: 1
409658A1
1
10

Номер детали на чертеже:

10

STOP

Заводской номер: 409659A1 Количество на модель: 2
409659A1
2
11

Номер детали на чертеже:

11

LATCH

Заводской номер: 409660A1 Количество на модель: 2
409660A1
2
12

Номер детали на чертеже:

12

LINK

Заводской номер: 409661A1 Количество на модель: 2
409661A1
2
13

Номер детали на чертеже:

13

LINK

Заводской номер: 409662A1 Количество на модель: 2
409662A1
2
14

Номер детали на чертеже:

14

SPRING

Заводской номер: 2-4345T1 Количество на модель: 2
2-4345T1
2
15

Номер детали на чертеже:

15

PIN

Заводской номер: 38-32018 Количество на модель: 6
38-32018
6
16

Номер детали на чертеже:

16

PIN

Заводской номер: 70-1894T1 Количество на модель: 2
70-1894T1
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 426-824 Количество на модель: 4
426-824
4
18

Номер детали на чертеже:

18

NUT

Заводской номер: 19-651 Количество на модель: 4
19-651
4
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 495-11081 Количество на модель: 4
495-11081
4
