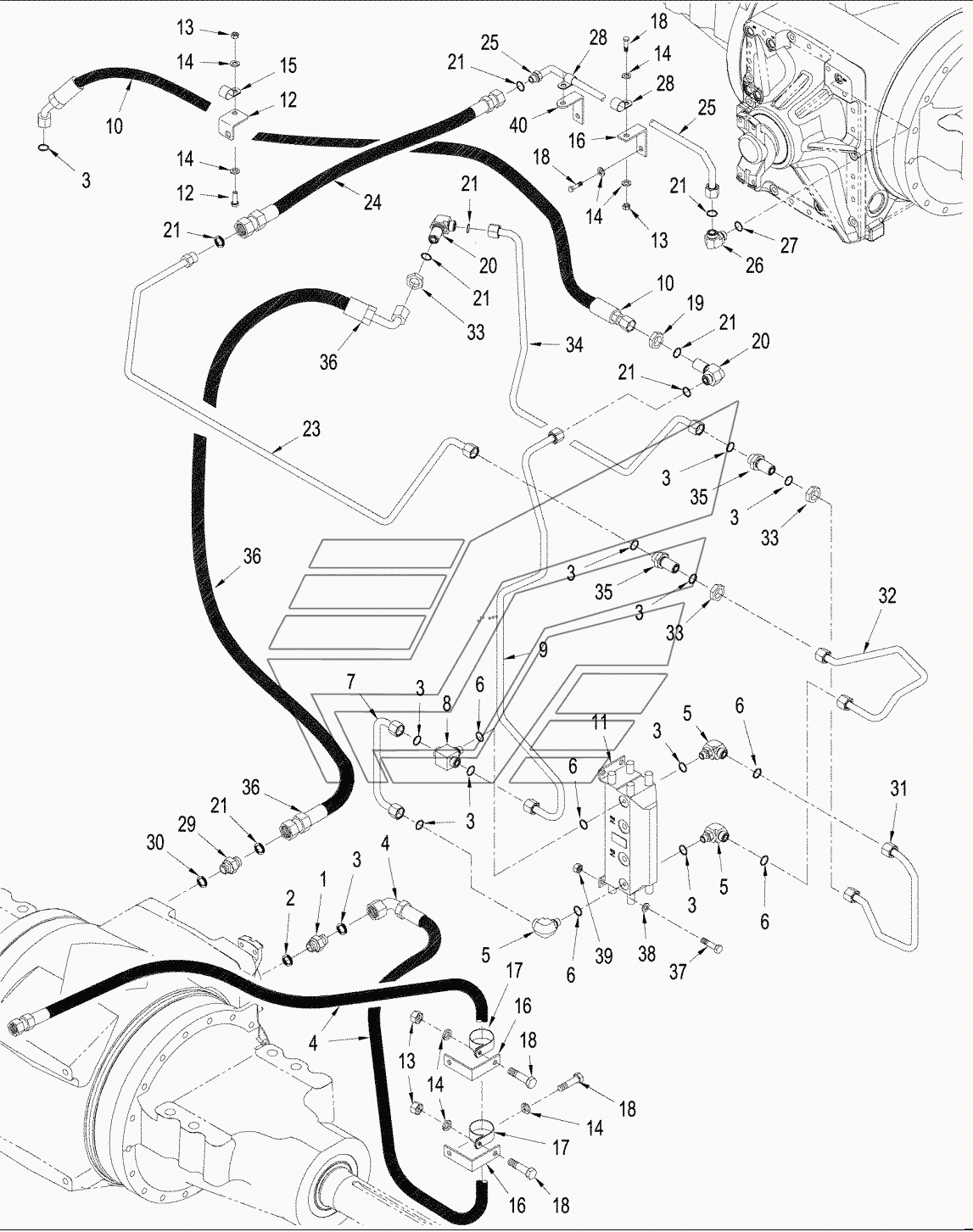

SERIES AXLE HYDRAULICS - AIR AND LUBRICATON CIRCUIT 430 Steiger 4WD. Каталог 2010г.

SERIES AXLE HYDRAULICS - LUBRICATION CIRCUIT 430 Steiger 4WD SERIES AXLE HYDRAULICS - LUBRICATION CIRCUIT, WHEEL TRACTOR 430 Steiger 4WD

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONNECTOR

Заводской номер: 700-102 Количество на модель: 1
700-102
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 637-63153 Количество на модель: 1
637-63153
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 238-6014 Количество на модель: 6
238-6014
6
4

Номер детали на чертеже:

4

HOSE ASSY

Заводской номер: 436927A1 Количество на модель: 1
436927A1
1
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 201-332 Количество на модель: 3
201-332
3
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 637-63093 Количество на модель: 3
637-63093
3
7

Номер детали на чертеже:

7

TUBE ASSY

Заводской номер: 449794A1 Количество на модель: 1
449794A1
1
8

Номер детали на чертеже:

8

FITTING

Заводской номер: 87323932 Количество на модель: 1
87323932
1
9

Номер детали на чертеже:

9

TUBE

Заводской номер: 87381645 Количество на модель: 1
87381645
1
10

Номер детали на чертеже:

10

HOSE ASSY

Заводской номер: 86992953 Количество на модель: 3
86992953
3
11

Номер детали на чертеже:

11

MOTOR-PUMP

Заводской номер: 434727A1 Количество на модель: 1
434727A1
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 627-8025 Количество на модель: 4
627-8025
4
13

Номер детали на чертеже:

13

NUT

Заводской номер: 829-1408 Количество на модель: 7
829-1408
7
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 895-11008 Количество на модель: 10
895-11008
10
15

Номер детали на чертеже:

15

CLAMP

Заводской номер: 515-23206 Количество на модель: 1
515-23206
1
16

Номер детали на чертеже:

16

BRACKET

Заводской номер: 416512A1 Количество на модель: 4
416512A1
4
17

Номер детали на чертеже:

17

CLAMP

Заводской номер: 515-23190 Количество на модель: 2
515-23190
2
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 627-8020 Количество на модель: 8
627-8020
8
19

Номер детали на чертеже:

19

NUT

Заводской номер: 701-903 Количество на модель: 1
701-903
1
20

Номер детали на чертеже:

20

ELBOW

Заводской номер: 701-301 Количество на модель: 3
701-301
3
22

Номер детали на чертеже:

22

SUPPORT

Заводской номер: 416102A1 Количество на модель: 1
416102A1
1
23

Номер детали на чертеже:

23

TUBE ASSY

Заводской номер: 449825A1 Количество на модель: 1
449825A1
1
24

Номер детали на чертеже:

24

HOSE ASSY

Заводской номер: 86993932 Количество на модель: 1
86993932
1
25

Номер детали на чертеже:

25

TUBE ASSY

Заводской номер: 87413731 Количество на модель: 1
87413731
1
26

Номер детали на чертеже:

26

ELBOW

Заводской номер: 700-326 Количество на модель: 1
700-326
1
27

Номер детали на чертеже:

27

O-RING

Заводской номер: 637-63193 Количество на модель: 1
637-63193
1
28

Номер детали на чертеже:

28

CLAMP

Заводской номер: 515-23127 Количество на модель: 1
515-23127
1
29

Номер детали на чертеже:

29

CONNECTOR

Заводской номер: 700-162 Количество на модель: 1
700-162
1
31

Номер детали на чертеже:

31

TUBE ASSY

Заводской номер: 449817A2 Количество на модель: 1
449817A2
1
32

Номер детали на чертеже:

32

TUBE ASSY

Заводской номер: 86992542 Количество на модель: 1
86992542
1
34

Номер детали на чертеже:

34

TUBE ASSY

Заводской номер: 449823A1 Количество на модель: 1
449823A1
1
35

Номер детали на чертеже:

35

UNION

Заводской номер: 701-121 Количество на модель: 1
701-121
1
36

Номер детали на чертеже:

36

HOSE ASSY

Заводской номер: 86994373 Количество на модель: 1
86994373
1
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 627-10030 Количество на модель: 4
627-10030
4
38

Номер детали на чертеже:

38

WASHER

Заводской номер: 896-11010 Количество на модель: 4
896-11010
4
39

Номер детали на чертеже:

39

NUT

Заводской номер: 829-1310 Количество на модель: 4
829-1310
4
40

Номер детали на чертеже:

40

BRACKET

Заводской номер: 87413733 Количество на модель: 1
87413733
1
SERIES AXLE HYDRAULICS - LUBRICATION CIRCUIT 430 Steiger 4WD SERIES AXLE HYDRAULICS - LUBRICATION CIRCUIT, WHEEL TRACTOR 430 Steiger 4WD
