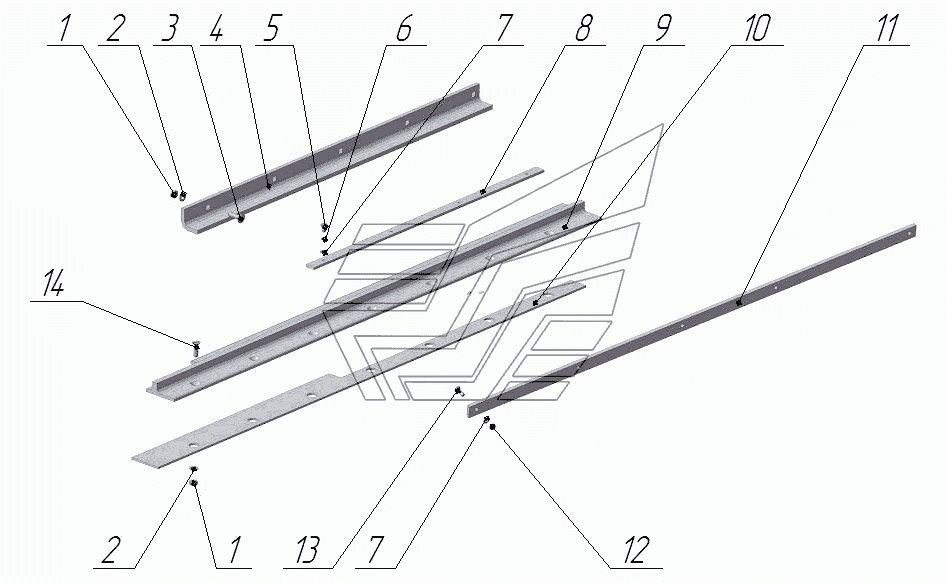

Система направляющих для поршня ПТ-165М. Каталог 2014г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
8
9
10
11
12
13
14
1

Номер детали на чертеже:

1

Гайка

Заводской номер: М10 Количество на модель: 5
М10
5
2

Номер детали на чертеже:

2

Шайба

Заводской номер: А10.01.08kh.019 Количество на модель: 5
А10.01.08kh.019
5
3

Номер детали на чертеже:

3

Болт

Заводской номер: М10х35.58.019 Количество на модель: 5
М10х35.58.019
5
4

Номер детали на чертеже:

4

Опора левая

Заводской номер: ПТ-165.00.00.449 Количество на модель: 1
ПТ-165.00.00.449
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: M8-6gx14.58.019 Количество на модель: 4
M8-6gx14.58.019
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 8.65Г.019 Количество на модель: 4
8.65Г.019
4
987854
САЛЬСКСЕЛЬМАШ
8.65 Г019 8.65Г.019
Код: 987854
Артикул: 8.65 Г019, 8.65Г.019
Под заказ

На складах : Под заказ

Производитель: САЛЬСКСЕЛЬМАШ
8

Номер детали на чертеже:

8

Опора верхняя

Заводской номер: ПТ-165.00.00.451 Количество на модель: 1
ПТ-165.00.00.451
1
9

Номер детали на чертеже:

9

Направляющая

Заводской номер: ПТ-165.46.00.000 Количество на модель: 1
ПТ-165.46.00.000
1
10

Номер детали на чертеже:

10

Планка промежуточная

Заводской номер: ПТ-165.00.00.452 Количество на модель: 1
ПТ-165.00.00.452
1
11

Номер детали на чертеже:

11

Опора правая

Заводской номер: ПТ-165.00.00.450 Количество на модель: 1
ПТ-165.00.00.450
1
12

Номер детали на чертеже:

12

Гайка

Заводской номер: М8 Количество на модель: 5
М8
5
13

Номер детали на чертеже:

13

Винт

Заводской номер: BM8-6gx25.58.019 Количество на модель: 5
BM8-6gx25.58.019
5
14

Номер детали на чертеже:

14

Винт

Заводской номер: BM10-6gx35.88.019 Количество на модель: 7
BM10-6gx35.88.019
7
