Подборщик ПТ-165М. Каталог 2014г.

Дышло ПТ-165М Граблина ПТ-165М

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

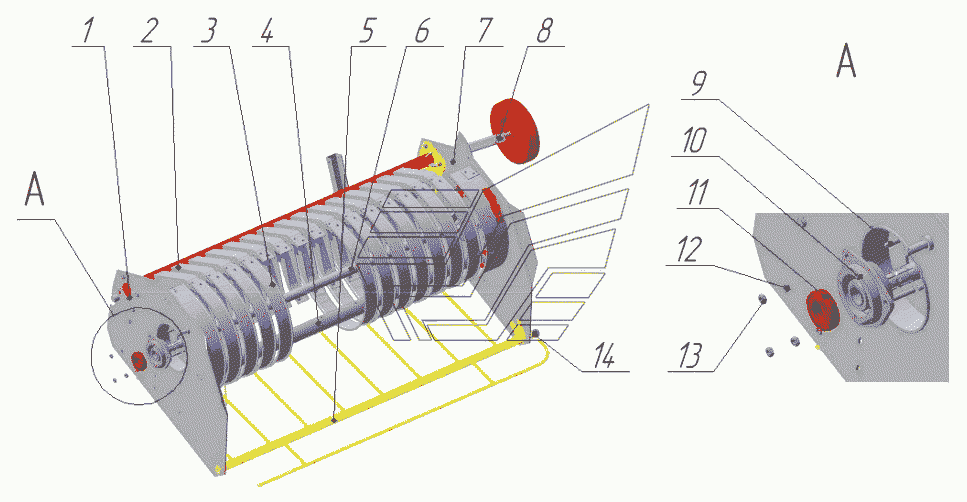

1

Номер детали на чертеже:

1

Боковина левая

Заводской номер: ПТ-165М.08.04.000 Количество на модель: 1

ПТ-165М.08.04.000

1

2

Номер детали на чертеже:

2

Труба с кронштейнами

Заводской номер: ПТ-165М.08.02.000 Количество на модель: 1

ПТ-165М.08.02.000

1

3

Номер детали на чертеже:

3

Скат

Заводской номер: ПСБ56.448 Количество на модель: 15

ПСБ56.448

15

4

Номер детали на чертеже:

4

Граблина

Заводской номер: ПР07.110 Количество на модель: 5

ПР07.110

5

5

Номер детали на чертеже:

5

Гребенка

Заводской номер: ПТ-165М.17.00.000 Количество на модель: 1

ПТ-165М.17.00.000

1

6

Номер детали на чертеже:

6

Вал с дисками

Заводской номер: ПТ-165.08.01.000 Количество на модель: 1

ПТ-165.08.01.000

1

7

Номер детали на чертеже:

7

Боковина правая

Заводской номер: ПТ-165М.08.03.000 Количество на модель: 1

ПТ-165М.08.03.000

1

8

Номер детали на чертеже:

8

Колесо опорное

Заводской номер: ПТ-165М.10.00.000 Количество на модель: 1

ПТ-165М.10.00.000

1

9

Номер детали на чертеже:

9

Болт

Заводской номер: М10х35.58.019 Количество на модель: 6

М10х35.58.019

6

10

Номер детали на чертеже:

10

Корпус подшипника

Заводской номер: Н.027.212 Количество на модель: 2

Н.027.212

2

11

Номер детали на чертеже:

11

Подшипник

Заводской номер: 1680207 Количество на модель: 2

1680207

2

12

Номер детали на чертеже:

12

Шайба

Заводской номер: 10.65Г.019 Количество на модель: 7

10.65Г.019

7

13

Номер детали на чертеже:

13

Гайка

Заводской номер: М10-6Н.6.019 Количество на модель: 7

М10-6Н.6.019

7

14

Номер детали на чертеже:

14

Шплинт

Заводской номер: Шплинт4x32.019 Количество на модель: 3

Шплинт4x32.019

3
