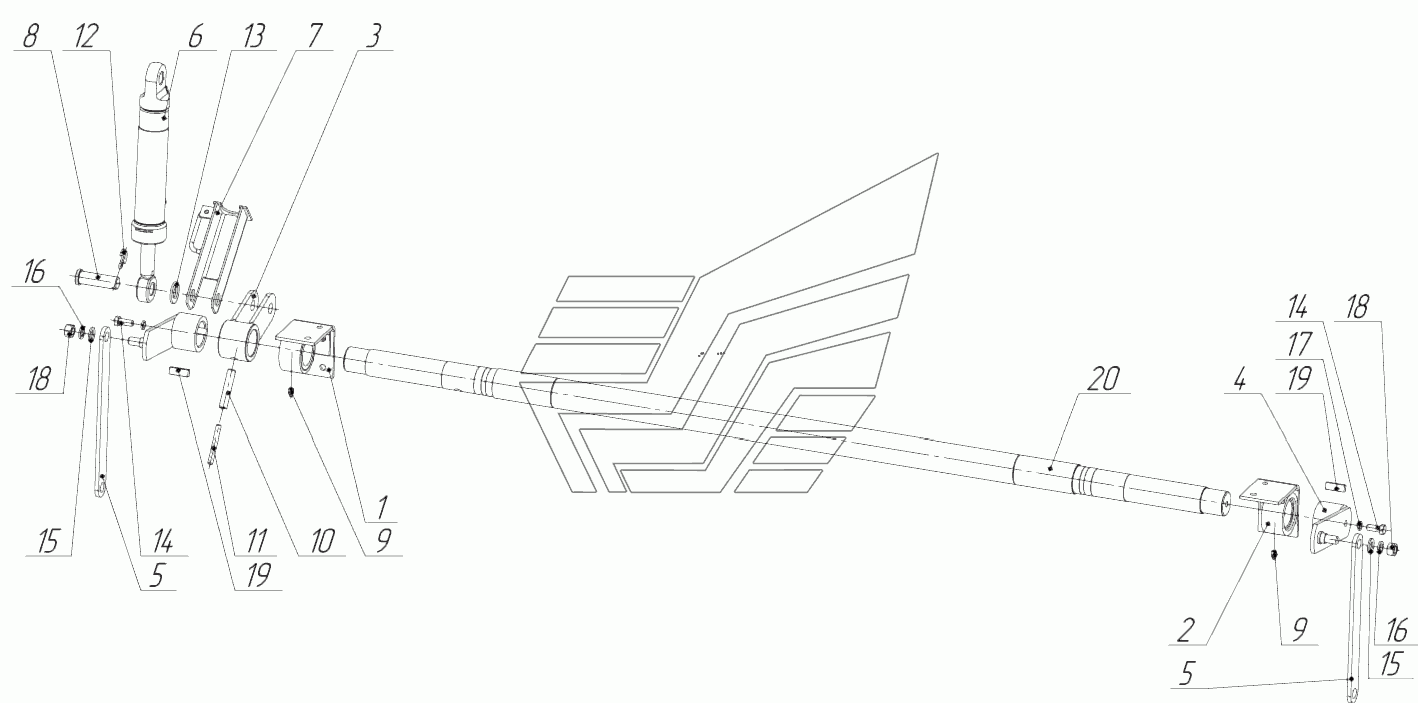

ПРМ-150.12.00.000 Механизм подьема подборщика ПРМ-150. Каталог 2012г.

Сборка лобовины, камер и основания ПРМ-150 Цепные контура ПРМ-150

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора

Заводской номер: ПРМ-150.12.03.000 Количество на модель: 1
ПРМ-150.12.03.000
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: ПРМ-150.12.03.000-01 Количество на модель: 1
ПРМ-150.12.03.000-01
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: ПРМ-150.12.04.000 Количество на модель: 1
ПРМ-150.12.04.000
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: ПРМ-150.12.02.000 Количество на модель: 2
ПРМ-150.12.02.000
2
5

Номер детали на чертеже:

5

Тяга

Заводской номер: ПРМ-150.12.00.401 Количество на модель: 2
ПРМ-150.12.00.401
2
6

Номер детали на чертеже:

6

Гидроцилиндр 3-50x28-160

Заводской номер: ПР22.00.000 Количество на модель: 1
ПР22.00.000
1
7

Номер детали на чертеже:

7

Фиксатор

Заводской номер: КПП-3,1.52.00.000 Количество на модель: 1
КПП-3,1.52.00.000
1
8

Номер детали на чертеже:

8

Ось

Заводской номер: МЖТ-10.00.00.616-18 Количество на модель: 2
МЖТ-10.00.00.616-18
2
9

Номер детали на чертеже:

9

Масленка

Заводской номер: 1.2.Ц6 Количество на модель: 2
1.2.Ц6
2
10

Номер детали на чертеже:

10

Штифт

Заводской номер: A.16x80 Количество на модель: 1
A.16x80
1
11

Номер детали на чертеже:

11

Штифт

Заводской номер: A.10x80 Количество на модель: 1
A.10x80
1
12

Номер детали на чертеже:

12

Шплинт

Заводской номер: Шплинт6,3x50 Количество на модель: 4
Шплинт6,3x50
4
13

Номер детали на чертеже:

13

Шайба

Заводской номер: A.24 Количество на модель: 4
A.24
4
14

Номер детали на чертеже:

14

Болт

Заводской номер: М12-6gx30 Количество на модель: 2
М12-6gx30
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: A.16.37 Количество на модель: 2
A.16.37
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба16 Количество на модель: 2
Шайба16
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба12 Количество на модель: 2
Шайба12
2
18

Номер детали на чертеже:

18

Гайка

Заводской номер: М16-6H Количество на модель: 2
М16-6H
2
19

Номер детали на чертеже:

19

Шпонка

Заводской номер: Шпонка2-14x9x40 Количество на модель: 2
Шпонка2-14x9x40
2
20

Номер детали на чертеже:

20

Ось

Заводской номер: ПРМ-150.12.01.000 Количество на модель: 1
ПРМ-150.12.01.000
1
