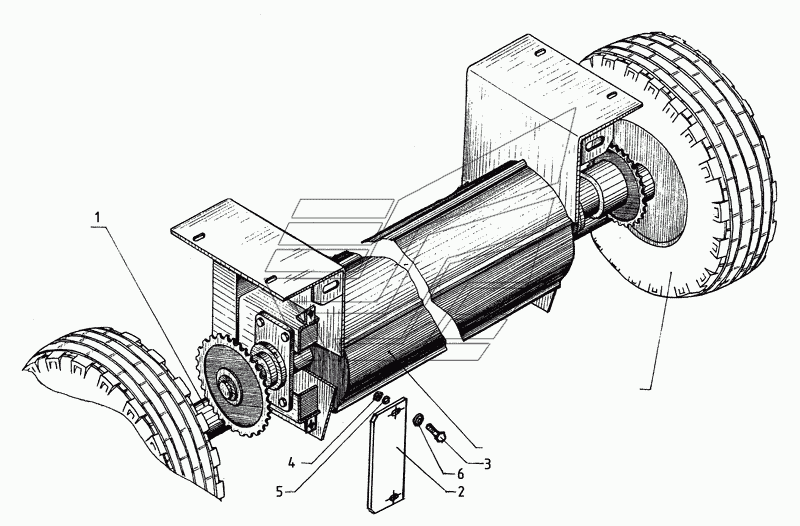

Основание камеры ПРФ-110, ПРФ-145. Каталог 2010г.

Подборщик ПРФ-110, ПРФ-145 Колесо ПРФ-110, ПРФ-145

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ось

Заводской номер: ПР-1,4.01.000 Количество на модель: 1
ПР-1,4.01.000
1
2

Номер детали на чертеже:

2

Планка

Заводской номер: ПР-1,4.53.00.405 Количество на модель: 2
ПР-1,4.53.00.405
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: М8-6gх25 Количество на модель: 4
М8-6gх25
4
4

Номер детали на чертеже:

4

Гайка

Заводской номер: М8-6Н Количество на модель: 4
М8-6Н
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 8.65Г Количество на модель: 4
8.65Г
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: Шайба8 Количество на модель: 4
Шайба8
4
7

Номер детали на чертеже:

7

Основание камеры

Заводской номер: ПР-1,4.53.00.000 Количество на модель:
ПР-1,4.53.00.000
