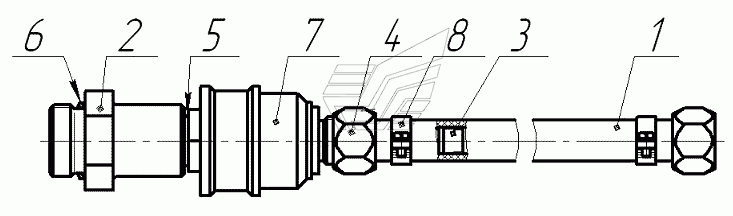

Трубопровод дренажный (ПС-60.07.15.000) МТУ-20, МТУ-24. Каталог 2012г.

Привод гидравлический (МТУ-20.20.00.000 / МТУ-20.20.00.000-01) МТУ-20, МТУ-24

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шланг

Заводской номер: ПС-60.07.15.001 Количество на модель: 1

ПС-60.07.15.001

1

2

Номер детали на чертеже:

2

Переходник

Заводской номер: ПС-60.07.15.602 Количество на модель: 1

ПС-60.07.15.602

1

3

Номер детали на чертеже:

3

Штуцер

Заводской номер: КР-10.08.13.602 Количество на модель: 2

КР-10.08.13.602

2

4

Номер детали на чертеже:

4

Гайка накидная

Заводской номер: Н.036.01.002 Количество на модель: 2

Н.036.01.002

2

5

Номер детали на чертеже:

5

Кольцо 017-021-25-2-2

Заводской номер: Кольцо017-021-25-2-2 Количество на модель: 1

Кольцо017-021-25-2-2

1

6

Номер детали на чертеже:

6

Кольцо 027-031-25-2-2

Заводской номер: Кольцо027-031-25-2-2 Количество на модель: 1

Кольцо027-031-25-2-2

1

037115

027-031-25

Код: 037115

Артикул: 027-031-25,

Производитель:

7

Номер детали на чертеже:

7

Устройство запорное

Заводской номер: УЗ036.50БМ-03 Количество на модель: 1

УЗ036.50БМ-03

1

8

Номер детали на чертеже:

8

Хомут червячный

Заводской номер: NORMA16-27 Количество на модель: 2

NORMA16-27

2
