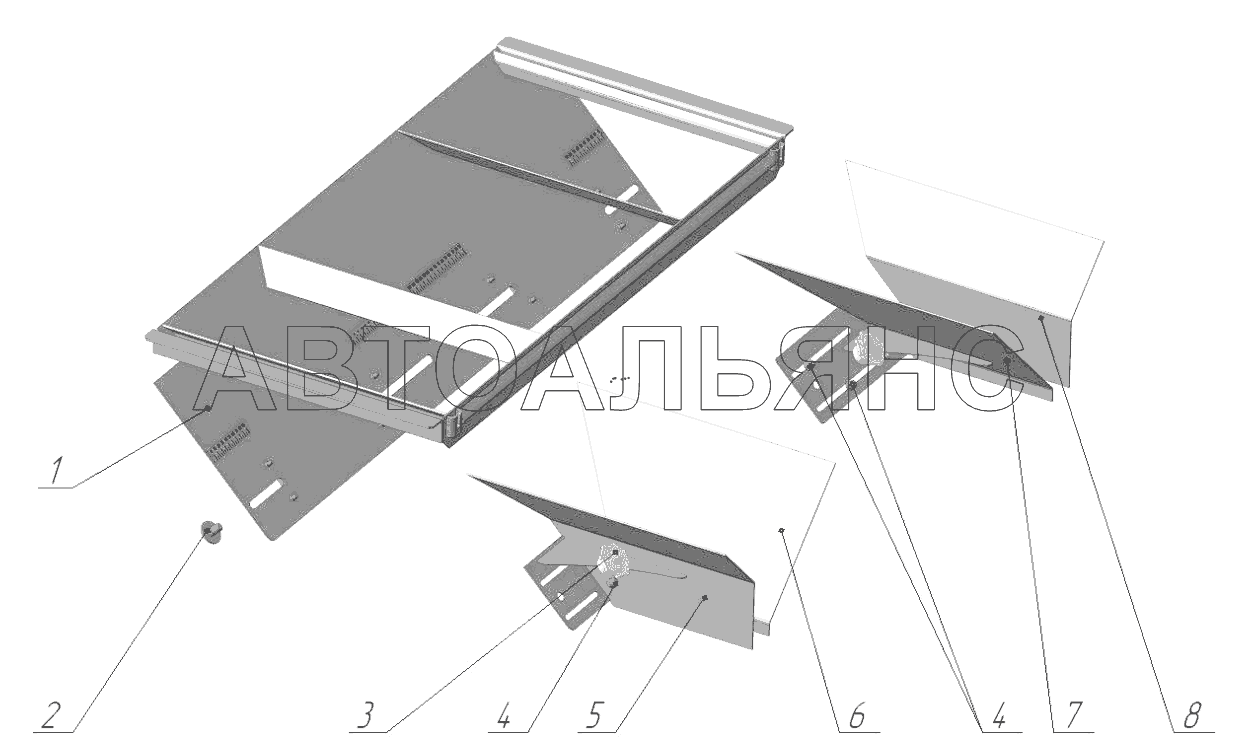

Туконаправитель МХС-10. Каталог 2013г.

Вал привода транспортера РУ-10.05.00.000 МХС-10 Муфта шарнирная с валом МХС-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус туконаправителя

Заводской номер: МР-10.04.01.000А Количество на модель: 1
МР-10.04.01.000А
1
2

Номер детали на чертеже:

2

Прижим

Заводской номер: МР-10.04.04.000У Количество на модель: 4
МР-10.04.04.000У
4
3

Номер детали на чертеже:

3

Ручка

Заводской номер: ПР-1,4.00.08.000 Количество на модель: 4
ПР-1,4.00.08.000
4
4

Номер детали на чертеже:

4

Гайка колпачковая

Заводской номер: РУ-7000.21.00.602АН Количество на модель: 8
РУ-7000.21.00.602АН
8
5

Номер детали на чертеже:

5

Направляющая

Заводской номер: МР-10.04.03.000А Количество на модель: 1
МР-10.04.03.000А
1
6

Номер детали на чертеже:

6

Направляющая

Заводской номер: МР-10.04.02.000А Количество на модель: 1
МР-10.04.02.000А
1
7

Номер детали на чертеже:

7

Направляющая

Заводской номер: МР-10.04.02.000-01А Количество на модель: 1
МР-10.04.02.000-01А
1
8

Номер детали на чертеже:

8

Направляющая

Заводской номер: МР-10.04.03.000-01А Количество на модель: 1
МР-10.04.03.000-01А
1
