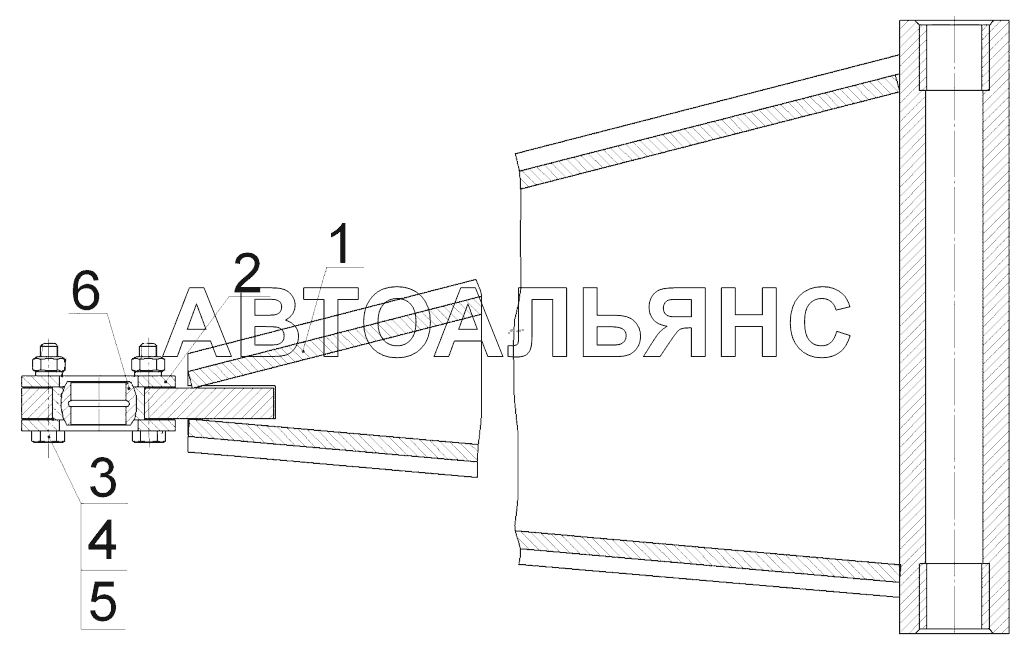

КПП-3.1.04.00.000 - Рычаг КДП-310. Каталог 2013г.

КПП-3.1.03.00.000 - Рычаг КДП-310

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КПП-3,1.04.01.000 Количество на модель: 1
КПП-3,1.04.01.000
1
2

Номер детали на чертеже:

2

Крышка

Заводской номер: КПП-3,1.03.00.401 Количество на модель: 2
КПП-3,1.03.00.401
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: Болт М8-6g х 40.58 Количество на модель: 4
Болт М8-6g х 40.58
4
4

Номер детали на чертеже:

4

Гайка

Заводской номер: Гайка М8-6Н.6.019 Количество на модель: 4
Гайка М8-6Н.6.019
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: Шайба 8.65Г.019 Количество на модель: 4
Шайба 8.65Г.019
4
6

Номер детали на чертеже:

6

Подшипник

Заводской номер: Подшипник ШС 25 Количество на модель: 1
Подшипник ШС 25
1
