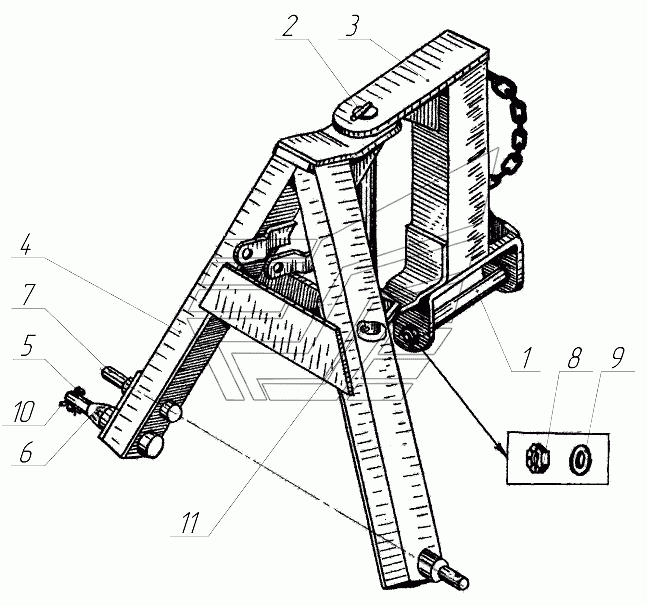

Рама навески КРН-2,1А.20.000 КДН-210. Каталог 2010г.

Механизм подъема КРН-2,1А.28.000 КДН-210 Привод КДН 02.000 КДН-210

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рама навески

Заводской номер: КРН-2,1А.20.000 Количество на модель:
КРН-2,1А.20.000
1

Номер детали на чертеже:

1

Ось

Заводской номер: КДН20.030 Количество на модель: 1
КДН20.030
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: КРН-2,1А.20.030 Количество на модель: 1
КРН-2,1А.20.030
1
3

Номер детали на чертеже:

3

Рамка промежуточная

Заводской номер: КРН-2,1А.20.010 Количество на модель: 1
КРН-2,1А.20.010
1
4

Номер детали на чертеже:

4

Рама

Заводской номер: КРН-2,1А.34.000 Количество на модель: 1
КРН-2,1А.34.000
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: МЖТ-10.00.00.616-01 Количество на модель: 1
МЖТ-10.00.00.616-01
1
6

Номер детали на чертеже:

6

Ось предохранительная

Заводской номер: КРН-2,1А.34.601 Количество на модель: 1
КРН-2,1А.34.601
1
7

Номер детали на чертеже:

7

Ось навески

Заводской номер: КРН-2,1.01.607А Количество на модель: 2
КРН-2,1.01.607А
2
8

Номер детали на чертеже:

8

Гайка

Заводской номер: ГВР-630.00.00.616 Количество на модель: 1
ГВР-630.00.00.616
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: Шайба24 Количество на модель: 1
Шайба24
1
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: Шплинт3,2х32 Количество на модель: 1
Шплинт3,2х32
1
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: Шплинт6,3х45 Количество на модель: 1
Шплинт6,3х45
1
