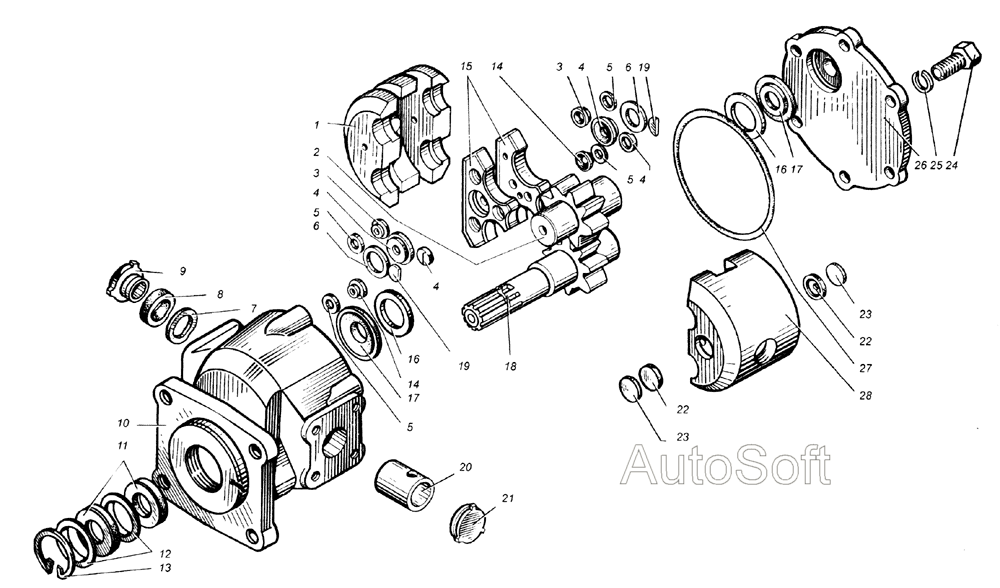

Гидромотор ГМШ-32.1233 МЖТ-10. Каталог 2003г.

Клапан предохранительный воздушный РЖТ 84.00.000 МЖТ-10 Уровнемер МЖТ 10.26.00.000 МЖТ-10

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Обойма поджимная

Заводской номер: НШ 32-3-02 Количество на модель: 1

НШ 32-3-02

1

2

Номер детали на чертеже:

2

Шестерня ведомая

Заводской номер: НШ 32-3-05 Количество на модель: 1

НШ 32-3-05

1

3

Номер детали на чертеже:

3

Манжета торцового уплотнения

Заводской номер: НШ 50-2-22 Количество на модель: 2

НШ 50-2-22

2

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

4

Номер детали на чертеже:

4

Манжета торцового уплотнения

Заводской номер: ГМШ 32-03 Количество на модель: 9

ГМШ 32-03

9

5

Номер детали на чертеже:

5

Кольцо предохранительное

Заводской номер: НШ 50-2-25 Количество на модель: 4

НШ 50-2-25

4

6

Номер детали на чертеже:

6

Кольцо предохранительное

Заводской номер: НШ 50-2-24 Количество на модель: 2

НШ 50-2-24

2

7

Номер детали на чертеже:

7

Пластина опорная

Заводской номер: НШ 32-3-06 Количество на модель: 1

НШ 32-3-06

1

8

Номер детали на чертеже:

8

Манжета радиального уплотнения

Заводской номер: НШ 32-3-08 Количество на модель: 1

НШ 32-3-08

1

9

Номер детали на чертеже:

9

Пробка

Заводской номер: НШ 32-2-08 Количество на модель: 1

НШ 32-2-08

1

10

Номер детали на чертеже:

10

Корпус

Заводской номер: ГМШ 32-2-01 Количество на модель: 1

ГМШ 32-2-01

1

11

Номер детали на чертеже:

11

Манжета

Заводской номер: 1-25x42.8752 Количество на модель: 2

1-25x42.8752

2

12

Номер детали на чертеже:

12

Кольцо опорное

Заводской номер: НШ 50-2-20 Количество на модель: 2

НШ 50-2-20

2

13

Номер детали на чертеже:

13

Кольцо пружинное упорное

Заводской номер: НШ 50-2-18 Количество на модель: 1

НШ 50-2-18

1

14

Номер детали на чертеже:

14

Манжета торцового уплотнения

Заводской номер: НШ 50-2-23 Количество на модель: 4

НШ 50-2-23

4

15

Номер детали на чертеже:

15

Платик

Заводской номер: НШ 50-3-07 Количество на модель: 2

НШ 50-3-07

2

16

Номер детали на чертеже:

16

Кольцо предохранительное

Заводской номер: НШ 50-2-14 Количество на модель: 2

НШ 50-2-14

2

17

Номер детали на чертеже:

17

Манжета

Заводской номер: 50К-13 Количество на модель: 2

50К-13

2

18

Номер детали на чертеже:

18

Шестерня ведущая

Заводской номер: НШ 32-3-04 Количество на модель: 1

НШ 32-3-04

1

19

Номер детали на чертеже:

19

Пластина

Заводской номер: ГМШ 32-04 Количество на модель: 2

ГМШ 32-04

2

20

Номер детали на чертеже:

20

Втулка центрирующая

Заводской номер: НШ 32-3-09 Количество на модель: 1

НШ 32-3-09

1

21

Номер детали на чертеже:

21

Пробка

Заводской номер: НШ 32-3-07 Количество на модель: 1

НШ 32-3-07

1

22

Номер детали на чертеже:

22

Манжета торцового уплотнения

Заводской номер: НШ 100-2-11 Количество на модель: 2

НШ 100-2-11

2

23

Номер детали на чертеже:

23

Пластина

Заводской номер: НШ 1002-10 Количество на модель: 2

НШ 1002-10

2

24

Номер детали на чертеже:

24

Болт

Заводской номер: М10x30.7796 Количество на модель: 6

М10x30.7796

6

25

Номер детали на чертеже:

25

Шайба

Заводской номер: 10.6402 Количество на модель: 6

10.6402

6

26

Номер детали на чертеже:

26

Крышка

Заводской номер: ГМШ 32-2-02 Количество на модель: 1

ГМШ 32-2-02

1

27

Номер детали на чертеже:

27

Кольцо

Заводской номер: 112-118-36.9833 Количество на модель: 1

112-118-36.9833

1

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

28

Номер детали на чертеже:

28

Обойма подшипниковая

Заводской номер: ГМШ 32-2-03 Количество на модель: 1

ГМШ 32-2-03

1
