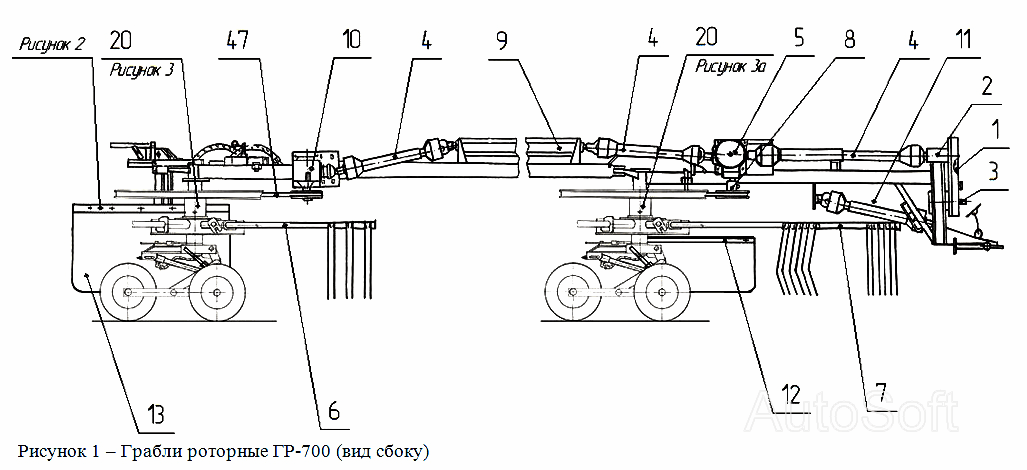

Грабли роторные ГР-700 (вид сбоку) ГР-700. Каталог 2008г.

Установка заднего фартука (вид сверху) ГР-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Хомут

Заводской номер: ГР-700.18.00.401 Количество на модель: 1
ГР-700.18.00.401
1

Номер детали на чертеже:

Отвес

Заводской номер: ГР-700.05.00.601-01 Количество на модель: 4
ГР-700.05.00.601-01
4

Номер детали на чертеже:

Рамка

Заводской номер: ГР-700.36.02.000 Количество на модель: 1
ГР-700.36.02.000
1

Номер детали на чертеже:

Штанга

Заводской номер: ГР-700.36.01.000 Количество на модель: 1
ГР-700.36.01.000
1

Номер детали на чертеже:

Кольцо А40 ГОСТ 13940-86

Заводской номер: А40 ГОСТ 13940-86 Количество на модель: 1
А40 ГОСТ 13940-86
1

Номер детали на чертеже:

Штанга L=1120/ L=1620

Заводской номер: ГР-700.18.01.000/01 Количество на модель: 8
ГР-700.18.01.000/01
8

Номер детали на чертеже:

Бобышка

Заводской номер: ГР-700.18.00.301 Количество на модель: 1
ГР-700.18.00.301
1

Номер детали на чертеже:

Корпус подшипника

Заводской номер: ПР 05.607 Количество на модель: 2
ПР 05.607
2

Номер детали на чертеже:

Зуб сгребания

Заводской номер: ГР-700.18.00.604 Количество на модель: 1
ГР-700.18.00.604
1

Номер детали на чертеже:

Гайка М12 DIN985

Заводской номер: М12 DIN985 Количество на модель: 1
М12 DIN985
1

Номер детали на чертеже:

Ступица

Заводской номер: ГР-700.09.01.000 Количество на модель: 2
ГР-700.09.01.000
2

Номер детали на чертеже:

Корпус подшипника

Заводской номер: ПР-05.607 Количество на модель: 2
ПР-05.607
2

Номер детали на чертеже:

Ротор в сборе (передний)

Заводской номер: ГР-700.62.00.000-01 Количество на модель: 1
ГР-700.62.00.000-01
1

Номер детали на чертеже:

Муфта 40-50Л-У1

Заводской номер: 40-50Л-У1 Количество на модель: 1
40-50Л-У1
1

Номер детали на чертеже:

Крышка муфты

Заводской номер: ГВР-630.41.00.000 Количество на модель: 1
ГВР-630.41.00.000
1

Номер детали на чертеже:

Шайба

Заводской номер: ГВР-14.00.401 Количество на модель: 1
ГВР-14.00.401
1

Номер детали на чертеже:

Гайка

Заводской номер: ГВР-14.00.402 Количество на модель: 1
ГВР-14.00.402
1

Номер детали на чертеже:

Втулка

Заводской номер: ГР-700.00.00.802 Количество на модель: 1
ГР-700.00.00.802
1

Номер детали на чертеже:

Вал

Заводской номер: ГР-700.00.00.615 Количество на модель: 1
ГР-700.00.00.615
1

Номер детали на чертеже:

Планка

Заводской номер: ГР-700.05.00.401-01 Количество на модель: 6
ГР-700.05.00.401-01
6

Номер детали на чертеже:

Втулка

Заводской номер: ГВР-630.00.00.607 Количество на модель: 1
ГВР-630.00.00.607
1

Номер детали на чертеже:

Шкив

Заводской номер: ГВР-11.00.200 Количество на модель: 2
ГВР-11.00.200
2
1

Номер детали на чертеже:

1

Цепь 2-Пр-25,4-114 ГОСТ13568-97 57зв.t-25,4

Заводской номер: ГР-700.00.00.000 Количество на модель: 1
ГР-700.00.00.000
1
2

Номер детали на чертеже:

2

Блок звездочек z-32

Заводской номер: ГР-700.08.01.000 Количество на модель: 1
ГР-700.08.01.000
1
3

Номер детали на чертеже:

3

Блок звездочек z-16

Заводской номер: ГР-700.24.01.000 Количество на модель: 1
ГР-700.24.01.000
1
4

Номер детали на чертеже:

4

Кардан промежуточный

Заводской номер: МЖТ-Ф-11.37.00.000-01 Количество на модель: 3
МЖТ-Ф-11.37.00.000-01
3
5

Номер детали на чертеже:

5

Редуктор

Заводской номер: ГР-700.20.00.000 Количество на модель: 1
ГР-700.20.00.000
1
6

Номер детали на чертеже:

6

Граблина L=1120

Заводской номер: ГР-700.18.00.000 Количество на модель: 8
ГР-700.18.00.000
8
7

Номер детали на чертеже:

7

Граблина L=1620

Заводской номер: ГР-700.18.00.000-01 Количество на модель: 8
ГР-700.18.00.000-01
8
8

Номер детали на чертеже:

8

Шкив

Заводской номер: ГР-700.09.00.000 Количество на модель: 2
ГР-700.09.00.000
2
9

Номер детали на чертеже:

9

Вал

Заводской номер: ГР-700.22.00.000 Количество на модель: 1
ГР-700.22.00.000
1
10

Номер детали на чертеже:

10

Редуктор

Заводской номер: ГР-700.20.00.000-01 Количество на модель: 1
ГР-700.20.00.000-01
1
11

Номер детали на чертеже:

11

Вал карданный

Заводской номер: МЖТ-Ф-11.37.00.000-03 Количество на модель: 1
МЖТ-Ф-11.37.00.000-03
1
12

Номер детали на чертеже:

12

Отбойник

Заводской номер: ГР-700.36.00.000 Количество на модель: 1
ГР-700.36.00.000
1
13

Номер детали на чертеже:

13

Фартук

Заводской номер: ГР-700.36.04.000 Количество на модель: 2
ГР-700.36.04.000
2
20

Номер детали на чертеже:

20

Ротор в сборе (задний)

Заводской номер: ГР-700.62.00.000 Количество на модель: 1
ГР-700.62.00.000
1
47

Номер детали на чертеже:

47

Ремень D (Г)4000 П…IVСх

Заводской номер: ГОСТ 1284.1-89 Количество на модель: 2
ГОСТ 1284.1-89
2
Установка заднего фартука (вид сверху) ГР-700
