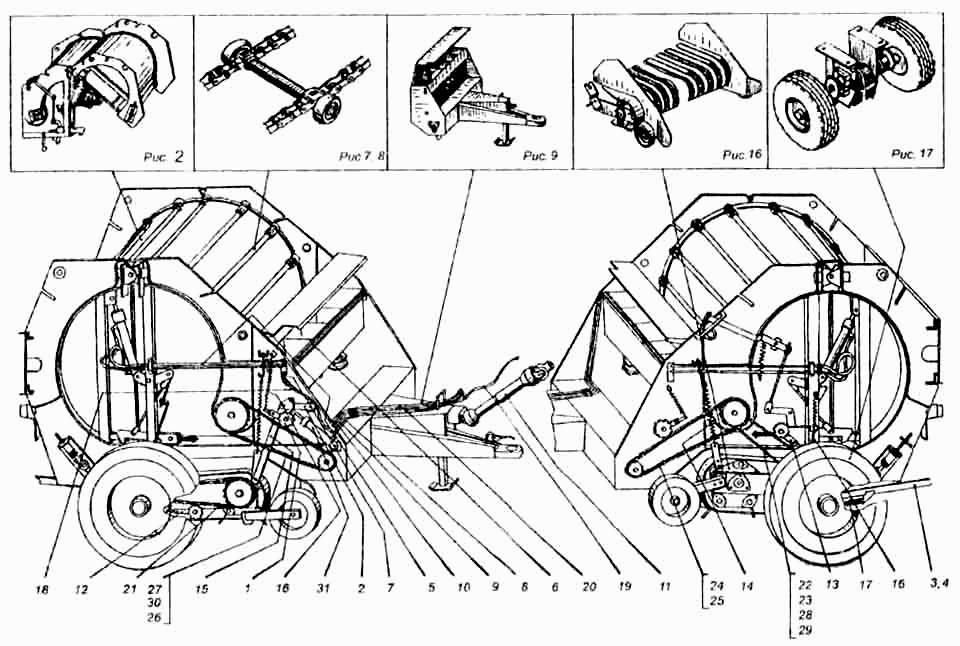

Узлы и сборочные единицы ПРФ-110, ПРФ-145. Каталог 2003г.
№ | Инфо | Название детали | Заводской номер | Количество на модель | |||||||||||||
1 |
Натяжник |
ПР-1,4.00.02.000 | 1 | ||||||||||||||
2 |
Рычаг |
ПР-1,4.00.04.000 | 1 | ||||||||||||||
3 |
Балка |
ПР-1,4.00.06.000 | 2 | ||||||||||||||
4 |
Балка |
ПР-1,4.00.06.000-01 | |||||||||||||||
5 |
Трубопровод |
ПР-1,4.08.01.000 | 2 | ||||||||||||||
6 |
Трубопровод |
ПР-1,4.08 01.000-01 | 2 | ||||||||||||||
7 |
Трубопровод |
ПР-1,4.08.01.000-02 | 1 | ||||||||||||||
8 |
Трубопровод |
ПР-1,4.08.05.000 | 1 | ||||||||||||||
9 |
Трубопровод |
ПР-1,4.08.05.000-01 | 1 | ||||||||||||||
10 |
Трубопровод |
ПР-1,4.08.05.000-02 | 1 | ||||||||||||||
11 |
Кардан передний |
МЖТ-Ф-11.37.00.000 | 1 | ||||||||||||||
11 |
Передача карданная (МЖТ-Ф-11.37.00.000,10.040.300-10) |
МЖТ-10.56.00.000 | 1 | ||||||||||||||
11 |
Передача карданная |
10.040.3000 10 | 1 | ||||||||||||||
12 |
Натяжник |
ПР 00.150 | 1 | ||||||||||||||
13 |
Натяжник |
ПР 00.790 | 2 | ||||||||||||||
14 |
Пружина |
ГУТ 44.609 | 2 | ||||||||||||||
15 |
Тяга подборщика |
ПР 1,4 00 00.502 | 1 | ||||||||||||||
16 |
Пружина |
ПР 00.629 | 4 | ||||||||||||||
17 |
Пружина |
ПР 03.608 | 2 | ||||||||||||||
18 |
Рукав высокого давления 11-12 армир. L=510 мм |
Н 036.83.030 | 1 | ||||||||||||||
19 |
Рукав высокого давления 11-12 армир. L=1210 мм |
Н 036.83 100 | 1 | ||||||||||||||
20 |
Рукав высокого давления 11-12 армир. L=1810 мм |
Н 036 83.130 | 3 | ||||||||||||||
21 |
Цепь n=69 зв. |
ПР-25, 4-6000 | 1 | Раскрыть цены | |||||||||||||
|
|||||||||||||||||
26 |
Цепь n=63 зв. |
ПРЛ-38, 1-10700 | 1 | ||||||||||||||
28 |
Звено соединительное |
С-ПР-25, 4-6000 | 3 | Раскрыть цены | |||||||||||||
|
|||||||||||||||||
29 |
Звено переходное |
П-ПР-25, 4-6000 | 3 | ||||||||||||||
30 |
Звено соединительное |
С-ПРЛ-38, 1-10700 | 1 | ||||||||||||||
30 |
Звено соединительное |
С-ПР-38, 1-12700 | 1 | ||||||||||||||
31 |
Гидроцилиндр ОСТ 105-208-88 |
3-50х28-160 (105.072.22.000) | 1 | ||||||||||||||
31 |
Гидроцилиндр ОСТ 105-208-88 |
ПР-22.00.000 | 1 |
