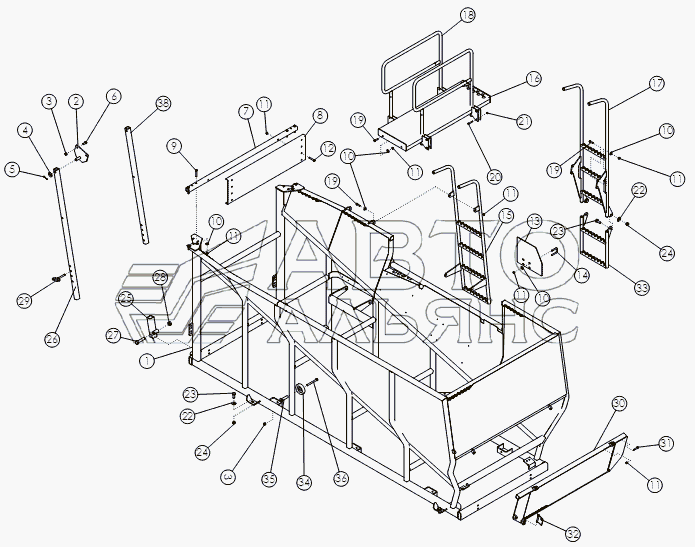

TANK ASSEMBLY 12R24 Wic Harvester 12 row 24s. Каталог 2011г.

EXTENDED JUMP CHAIN DRIVE Wic Harvester 12 row 24s ELEVATOR ASSEMBLY Wic Harvester 12 row 24s

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

WLDMT-TANK 12R24

Заводской номер: 300663 Количество на модель: 1
300663
1
2

Номер детали на чертеже:

2

Кронштейн упора

Заводской номер: 54785 Количество на модель: 2
54785
2
3

Номер детали на чертеже:

3

NUT-TOPLOCK: .63 NC GR5 ZP

Заводской номер: 1016595 Количество на модель: 10
1016595
10
4

Номер детали на чертеже:

4

WASHER-FLAT: 1.00 ZP

Заводской номер: 1020685 Количество на модель: 4
1020685
4
5

Номер детали на чертеже:

5

PIN-COTTER: .25 X 2.00 ZP

Заводской номер: 1016944 Количество на модель: 4
1016944
4
6

Номер детали на чертеже:

6

BOLT-HEX: .63 x 1.50 ND GR5 ZP

Заводской номер: 1014349 Количество на модель: 4
1014349
4
7

Номер детали на чертеже:

7

Стяжная труба

Заводской номер: 64749 Количество на модель: 1
64749
1
8

Номер детали на чертеже:

8

Пластина ограничительная

Заводской номер: 64574 Количество на модель: 1
64574
1
9

Номер детали на чертеже:

9

BOLT-HEX: .50 X 3.25 NC GR5 ZP

Заводской номер: 1017719 Количество на модель: 4
1017719
4
10

Номер детали на чертеже:

10

WASHER-FLAT: .50 ZP

Заводской номер: 1014443 Количество на модель: 24
1014443
24
11

Номер детали на чертеже:

11

NUT-TOPLOCK: .50 NC GR5 ZP

Заводской номер: 1027461 Количество на модель: 28
1027461
28
12

Номер детали на чертеже:

12

BOLT-HEX: .50 X 3.00 NC GR5 ZP

Заводской номер: 1011611 Количество на модель: 2
1011611
2
13

Номер детали на чертеже:

13

Боковая пластина удлинение

Заводской номер: 57917 Количество на модель: 2
57917
2
14

Номер детали на чертеже:

14

U-BOLT .50 X 3 X 2.06 X 3

Заводской номер: 65658 Количество на модель: 4
65658
4
15

Номер детали на чертеже:

15

WLDMT-LADDER TOP 12R

Заводской номер: 72420 Количество на модель: 1
72420
1
16

Номер детали на чертеже:

16

WLDMT-CATWALK 12R

Заводской номер: 72824 Количество на модель: 1
72824
1
17

Номер детали на чертеже:

17

WLDMT-LADDER LOWER TOP

Заводской номер: 72435-1 Количество на модель: 1
72435-1
1
18

Номер детали на чертеже:

18

WLDMT-SIDE RAIL

Заводской номер: 72857 Количество на модель: 2
72857
2
19

Номер детали на чертеже:

19

BOLT-HEX: .50 X 1.75 NC GR5 ZP

Заводской номер: 1011608 Количество на модель: 12
1011608
12
20

Номер детали на чертеже:

20

BOLT-HEX: .38 X 2.50 NC GF5 ZP

Заводской номер: 1015174 Количество на модель: 8
1015174
8
21

Номер детали на чертеже:

21

NUT-TOPLOCK: .38 NC GR5 ZP

Заводской номер: 1016999 Количество на модель: 4
1016999
4
22

Номер детали на чертеже:

22

WASHER-FLAT: .75 ZP

Заводской номер: 1030702 Количество на модель: 8
1030702
8
23

Номер детали на чертеже:

23

BOLT-HEX: .75 X 2.00 NC GR5 ZP

Заводской номер: 1012060 Количество на модель: 8
1012060
8
24

Номер детали на чертеже:

24

NUT-TOPLOCK

Заводской номер: 1017000 Количество на модель: 6
1017000
6
25

Номер детали на чертеже:

25

Направляющий квадрат

Заводской номер: 54788 Количество на модель: 2
54788
2
26

Номер детали на чертеже:

26

TUBE-LOCK

Заводской номер: 72934 Количество на модель: 1
72934
1
27

Номер детали на чертеже:

27

BOLT-HEX: 1.00 X 4.50 NC GR8 ZP

Заводской номер: 72956 Количество на модель: 2
72956
2
28

Номер детали на чертеже:

28

NUT-TOPLOCK: 1.00 NC GR5 ZP

Заводской номер: 1016969 Количество на модель: 2
1016969
2
29

Номер детали на чертеже:

29

Палец

Заводской номер: 1030947 Количество на модель: 2
1030947
2
30

Номер детали на чертеже:

30

WLDMT-TANK DOOR

Заводской номер: 73042 Количество на модель: 1
73042
1
31

Номер детали на чертеже:

31

BOLT-HEX: .50 X 2.25 NC GR5 ZP

Заводской номер: 1017708 Количество на модель: 2
1017708
2
32

Номер детали на чертеже:

32

SPRING PIN .50, X 3.50,

Заводской номер: 52408 Количество на модель: 1
52408
1
33

Номер детали на чертеже:

33

WLDMT-LADDER LOWER BOTTOM

Заводской номер: 72435-2 Количество на модель: 1
72435-2
1
34

Номер детали на чертеже:

34

Ролик 5

Заводской номер: 53825 Количество на модель: 6
53825
6
35

Номер детали на чертеже:

35

Стойка ролика

Заводской номер: 64192 Количество на модель: 6
64192
6
36

Номер детали на чертеже:

36

Болт 63x6.00 NC GR5 ZP

Заводской номер: 1013068 Количество на модель: 6
1013068
6
37

Номер детали на чертеже:

37

PLATE-CATWALK MOUNT BOLT-ON

Заводской номер: 73232 Количество на модель: 2
73232
2
38

Номер детали на чертеже:

38

TUBE-LOCK SHORT

Заводской номер: 73413 Количество на модель: 1
73413
1
