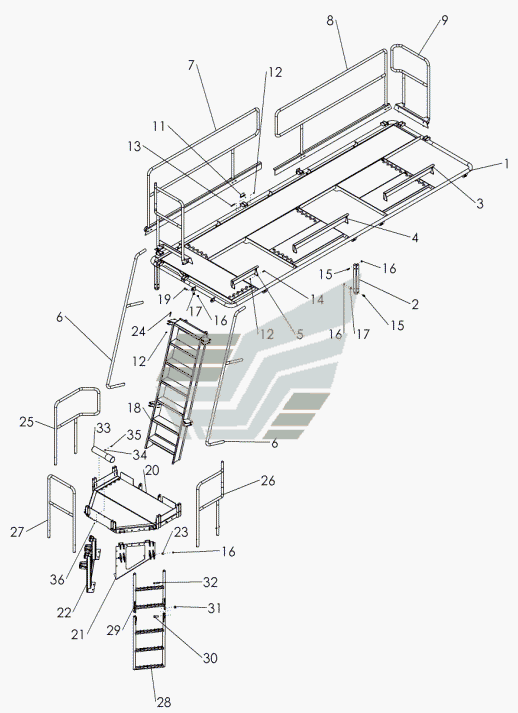

ASSY - CATWALKS AND RAILINGS AND LADDERS Amity-5250. Каталог 2012г.

ASSY - HYDRAULIC DRIVE - METERS Amity-5250 ASSY - AUGER Amity-5250

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

WLDMT-MAIN CATWALK 525 BU

Заводской номер: 37370 Количество на модель: 1
37370
1
2

Номер детали на чертеже:

2

PLATE-CATWALK BRACE

Заводской номер: 37361 Количество на модель: 4
37361
4
3

Номер детали на чертеже:

3

WLDMT-KICK RAIL 38.25

Заводской номер: 37365 Количество на модель: 1
37365
1
4

Номер детали на чертеже:

4

WLDMT-KICK RAIL 42

Заводской номер: 37366 Количество на модель: 1
37366
1
5

Номер детали на чертеже:

5

WLDMT-KICK RAIL 20

Заводской номер: 37367 Количество на модель: 1
37367
1
6

Номер детали на чертеже:

6

WLDMT-TUBE LADDER HANDRAIL

Заводской номер: 37179 Количество на модель: 2
37179
2
7

Номер детали на чертеже:

7

WLDMT-FRONT SIDE HANDRAIL

Заводской номер: 37395 Количество на модель: 1
37395
1
8

Номер детали на чертеже:

8

WLDMT-REAR SIDE HANDRAIL

Заводской номер: 37398 Количество на модель: 1
37398
1
9

Номер детали на чертеже:

9

WLDMT-BACK HANDRAIL

Заводской номер: 37369 Количество на модель: 1
37369
1
10

Номер детали на чертеже:

10

WLDMT-FRONT HANDRAIL

Заводской номер: 37399 Количество на модель: 1
37399
1
11

Номер детали на чертеже:

11

SPRING PIN .38 X 2.50

Заводской номер: 37661 Количество на модель: 12
37661
12
12

Номер детали на чертеже:

12

NUT-TOPLOCK: .38 NC GR5 ZP

Заводской номер: 1016999 Количество на модель: 40
1016999
40
13

Номер детали на чертеже:

13

BOLT-HEX: .38 X 2.50 NC GF5 ZP

Заводской номер: 1015174 Количество на модель: 8
1015174
8
14

Номер детали на чертеже:

14

BOLT-HEX: .38 X 1.00 NC GR5 ZP

Заводской номер: 1011600 Количество на модель: 12
1011600
12
15

Номер детали на чертеже:

15

BOLT-HEX: .50 X 1.00 NC GR5 ZP

Заводской номер: 1011096 Количество на модель: 16
1011096
16
16

Номер детали на чертеже:

16

NUT-TOPLOCK: .50 NC GR5 ZP

Заводской номер: 1027461 Количество на модель: 52
1027461
52
17

Номер детали на чертеже:

17

WASHER-FLAT: .50 ZP

Заводской номер: 1014443 Количество на модель: 24
1014443
24
18

Номер детали на чертеже:

18

WLDMT-LADDER

Заводской номер: 37255 Количество на модель: 1
37255
1
19

Номер детали на чертеже:

19

BOLT-HEX

Заводской номер: 1011607 Количество на модель: 28
1011607
28
20

Номер детали на чертеже:

20

WLDMT-FRONT CATWALK

Заводской номер: 37606 Количество на модель: 1
37606
1
21

Номер детали на чертеже:

21

WLDMT-CATWALK MOUNT LH

Заводской номер: 37580 Количество на модель: 1
37580
1
22

Номер детали на чертеже:

22

WLDMT-CATWALK MOUNT RH

Заводской номер: 37585 Количество на модель: 1
37585
1
23

Номер детали на чертеже:

23

TUBE-SPACER ZP

Заводской номер: 65254 Количество на модель: 8
65254
8
24

Номер детали на чертеже:

24

BOLT-HEX: .38 X 2.25 NC G5 ZP

Заводской номер: 59390 Количество на модель: 20
59390
20
25

Номер детали на чертеже:

25

WLDMT-RAILING RIGHT

Заводской номер: 37591 Количество на модель: 1
37591
1
26

Номер детали на чертеже:

26

WLDMT-RAILING LEFT

Заводской номер: 37588 Количество на модель: 1
37588
1
27

Номер детали на чертеже:

27

WLDMT-FRONT RAILING

Заводской номер: 37594 Количество на модель: 1
37594
1
28

Номер детали на чертеже:

28

WLDMT-LOWER LADDER

Заводской номер: 37599 Количество на модель: 2
37599
2
29

Номер детали на чертеже:

29

WLDMT-LADDER TOP

Заводской номер: 37597 Количество на модель: 2
37597
2
30

Номер детали на чертеже:

30

BOLT-HEX: .75 X 1.75 NC GR5 ZP

Заводской номер: 62412 Количество на модель: 4
62412
4
31

Номер детали на чертеже:

31

NUT-TOPLOCK: .75 NC GR5 ZP

Заводской номер: 101700 Количество на модель: 4
101700
4
32

Номер детали на чертеже:

32

BOLT-HEX: .50 X 3.25 NC GR5 ZP

Заводской номер: 1017719 Количество на модель: 8
1017719
8
33

Номер детали на чертеже:

33

STORAGE TUBE-OWNERS MANUAL

Заводской номер: 234313 Количество на модель: 1
234313
1
34

Номер детали на чертеже:

34

WASHER-FLAT: .25 ZP

Заводской номер: 1020416 Количество на модель: 2
1020416
2
35

Номер детали на чертеже:

35

BOLT-HEX: .25 X .75 NC GR5 ZP

Заводской номер: 1011595 Количество на модель: 2
1011595
2
36

Номер детали на чертеже:

36

NUT-TOPLOCK

Заводской номер: 1030946 Количество на модель: 2
1030946
2
37

Номер детали на чертеже:

37

HOLDER-LIGHT PLUG

Заводской номер: 223329 Количество на модель: 1
223329
1
38

Номер детали на чертеже:

38

BOLT-HEX: .25 X 1.00 NC GR5 ZP

Заводской номер: 1013423 Количество на модель: 2
1013423
2
