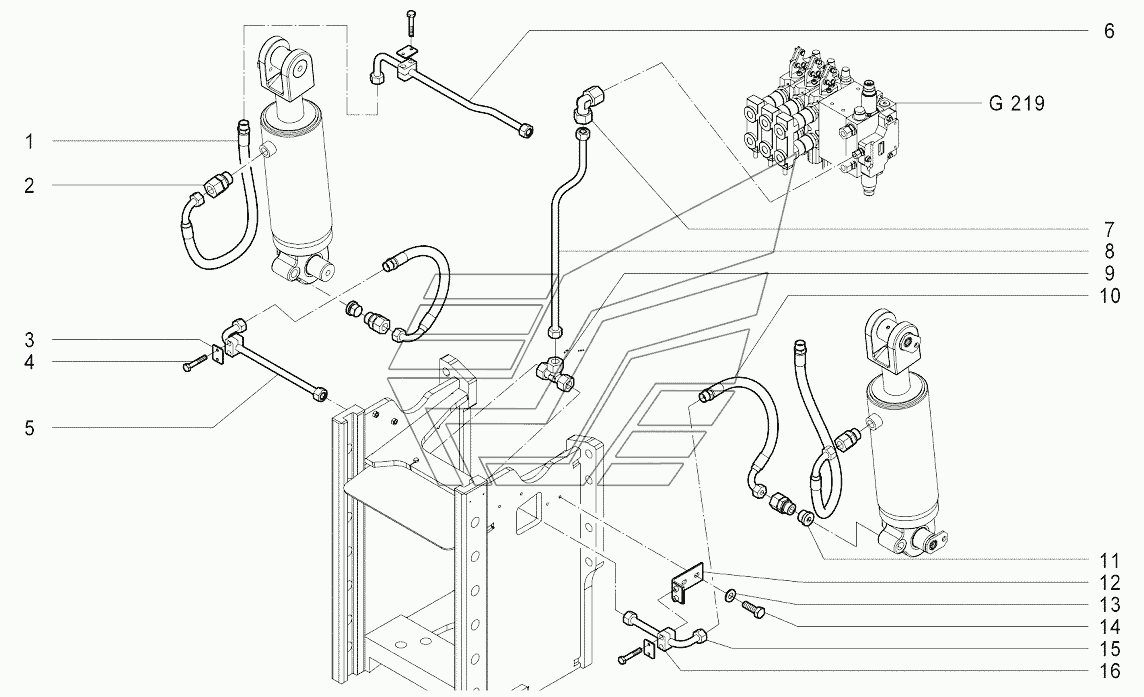

G204 Система гидравлики задней навески АТМ-7360. Каталог 2014г.

G201 Установка гидравлической системы базовой АТМ-7360 G205 Система сбора масла АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг

Заводской номер: 10000310 Количество на модель: 2
10000310
2
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: 10001011 Количество на модель: 4
10001011
4
3

Номер детали на чертеже:

3

Пластина хомута трубного

Заводской номер: ПластинаDP-2-W1 Количество на модель: 3
ПластинаDP-2-W1
3
4

Номер детали на чертеже:

4

Болт М6х35 8.8 ZN

Заводской номер: БолтМ6х358.8ZN Количество на модель: 6
БолтМ6х358.8ZN
6
5

Номер детали на чертеже:

5

Труба гидравлическая

Заводской номер: 10011347 Количество на модель: 1
10011347
1
6

Номер детали на чертеже:

6

Труба гидравлическая

Заводской номер: 10010954 Количество на модель: 1
10010954
1
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: 10001012 Количество на модель: 1
10001012
1
8

Номер детали на чертеже:

8

Труба гидравлическая

Заводской номер: 10010935 Количество на модель: 1
10010935
1
9

Номер детали на чертеже:

9

Тройник

Заводской номер: 10000360 Количество на модель: 1
10000360
1
10

Номер детали на чертеже:

10

Шланг

Заводской номер: 10002142 Количество на модель: 2
10002142
2
11

Номер детали на чертеже:

11

Пробка

Заводской номер: 10002351 Количество на модель: 2
10002351
2
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: 10011842 Количество на модель: 2
10011842
2
13

Номер детали на чертеже:

13

Шайба M8 140 HV ZN

Заводской номер: ШайбаM8140HVZN Количество на модель: 4
ШайбаM8140HVZN
4
14

Номер детали на чертеже:

14

Болт М8х25 8.8 ZN

Заводской номер: БолтМ8х258.8ZN Количество на модель: 4
БолтМ8х258.8ZN
4
15

Номер детали на чертеже:

15

Труба гидравлическая

Заводской номер: 10010598 Количество на модель: 1
10010598
1
16

Номер детали на чертеже:

16

Хомут трубный

Заводской номер: Хомут Количество на модель: 3
Хомут
3
