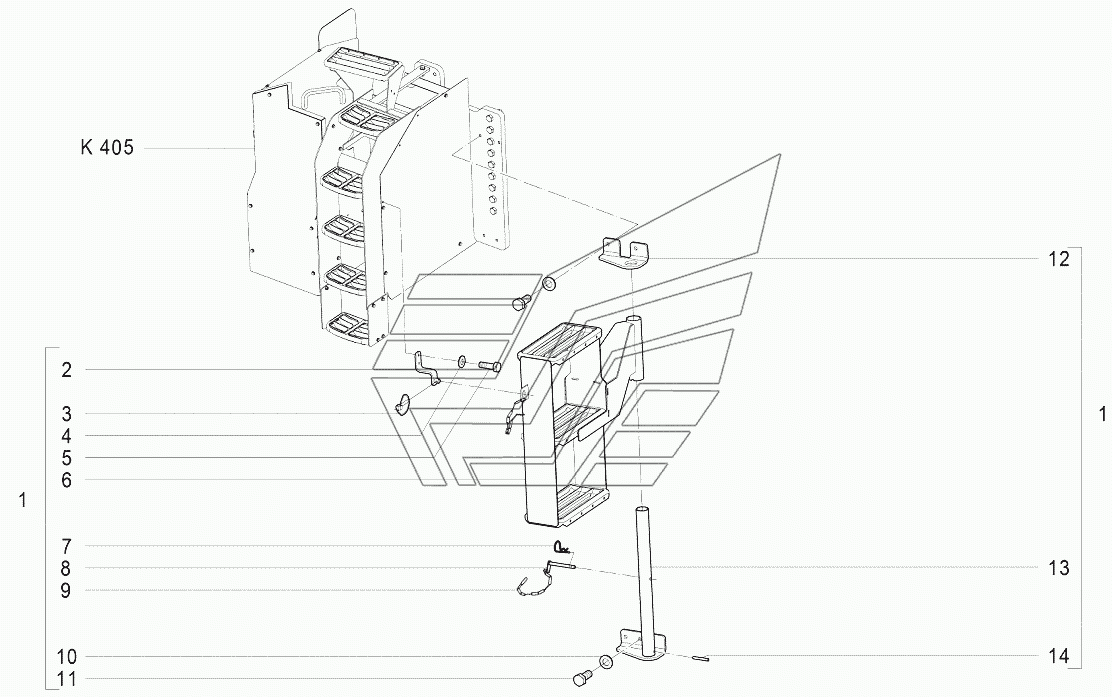

K406 Лестница дополнительная АТМ-7360. Каталог 2014г.

K405 Установка ящика АКБ АТМ-7360 K408 Установка лестницы левой АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Лестница дополнительная

Заводской номер: 10010434 Количество на модель: 1
10010434
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: 10012099 Количество на модель: 1
10012099
1
3

Номер детали на чертеже:

3

Шплинт 5x32 ZN

Заводской номер: 10012102 Количество на модель: 1
10012102
1
4

Номер детали на чертеже:

4

Шайба M8 140 HV ZN

Заводской номер: ШайбаM8140HVZN Количество на модель: 2
ШайбаM8140HVZN
2
5

Номер детали на чертеже:

5

Болт М8х25 8.8 ZN

Заводской номер: БолтМ8х258.8ZN Количество на модель: 2
БолтМ8х258.8ZN
2
6

Номер детали на чертеже:

6

Лестница

Заводской номер: 10012087 Количество на модель: 1
10012087
1
7

Номер детали на чертеже:

7

Шплинт пружинный

Заводской номер: 10004141 Количество на модель: 1
10004141
1
8

Номер детали на чертеже:

8

Фиксатор

Заводской номер: 10004140 Количество на модель: 1
10004140
1
9

Номер детали на чертеже:

9

Цепь

Заводской номер: 10004175 Количество на модель: 2
10004175
2
10

Номер детали на чертеже:

10

Шайба M12 140 HV ZN

Заводской номер: ШайбаM12140HVZN Количество на модель: 4
ШайбаM12140HVZN
4
11

Номер детали на чертеже:

11

Болт М12х30 8.8 ZN

Заводской номер: БолтМ12х308.8ZN Количество на модель: 4
БолтМ12х308.8ZN
4
12

Номер детали на чертеже:

12

Уголок

Заводской номер: 10012098 Количество на модель: 1
10012098
1
13

Номер детали на чертеже:

13

Подвес

Заводской номер: 10012095 Количество на модель: 1
10012095
1
14

Номер детали на чертеже:

14

Штифт пружинный 8x60

Заводской номер: Штифт8x60 Количество на модель: 1
Штифт8x60
1
