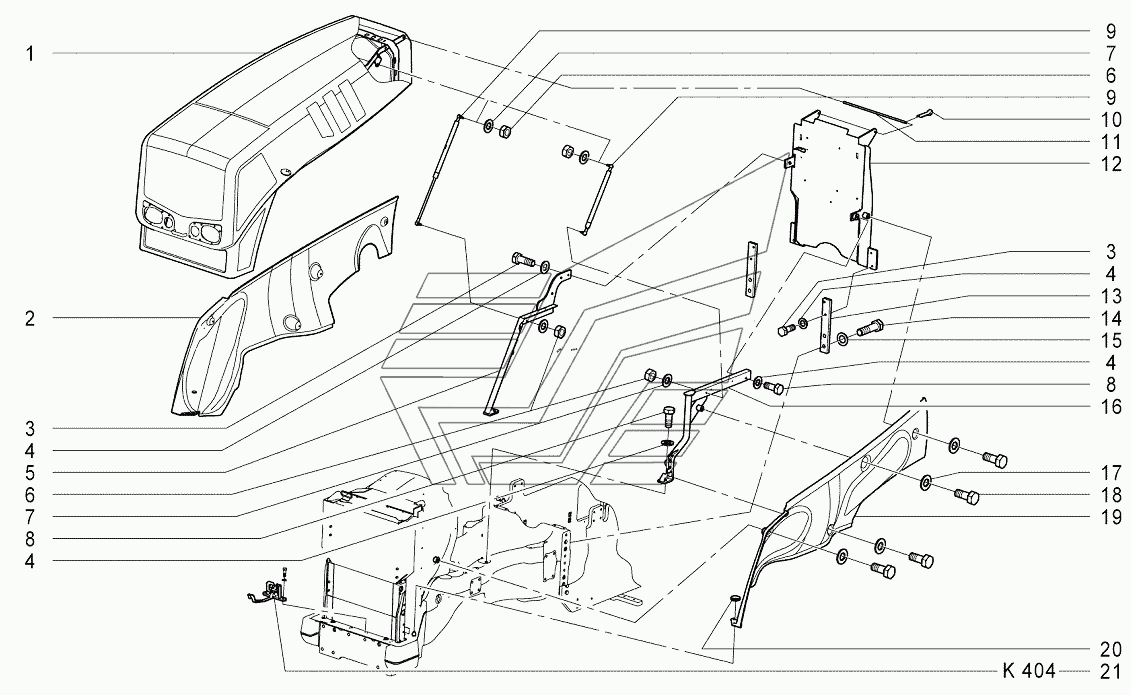

K403 Установка кожухов капота АТМ-7360. Каталог 2014г.

K402 Капот в сборе АТМ-7360 K405 Установка ящика АКБ АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Капот

Заводской номер: 10010464 Количество на модель: 1
10010464
1
2

Номер детали на чертеже:

2

Боковина правая в сборе

Заводской номер: 10011014 Количество на модель: 1
10011014
1
3

Номер детали на чертеже:

3

Болт М12х35 8.8 ZN

Заводской номер: БолтМ12х358.8ZN Количество на модель: 5
БолтМ12х358.8ZN
5
4

Номер детали на чертеже:

4

Шайба M12 140 HV ZN

Заводской номер: ШайбаM12140HVZN Количество на модель: 8
ШайбаM12140HVZN
8
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 10011190 Количество на модель: 1
10011190
1
6

Номер детали на чертеже:

6

Гайка М10 8 ZN

Заводской номер: ГайкаМ108ZN Количество на модель: 4
ГайкаМ108ZN
4
7

Номер детали на чертеже:

7

Шайба M10 140 HV ZN

Заводской номер: ШайбаM10140HVZN Количество на модель: 4
ШайбаM10140HVZN
4
8

Номер детали на чертеже:

8

Болт М12х30 8.8 ZN

Заводской номер: БолтМ12х308.8ZN Количество на модель: 3
БолтМ12х308.8ZN
3
9

Номер детали на чертеже:

9

Пружина газовая

Заводской номер: 10012510 Количество на модель: 2
10012510
2
10

Номер детали на чертеже:

10

Шплинт 5х22 ST

Заводской номер: Шплинт5х22ST Количество на модель: 2
Шплинт5х22ST
2
11

Номер детали на чертеже:

11

Ось

Заводской номер: 10011135 Количество на модель: 1
10011135
1
12

Номер детали на чертеже:

12

Защита

Заводской номер: 10011036 Количество на модель: 1
10011036
1
13

Номер детали на чертеже:

13

Пластина

Заводской номер: 10011105 Количество на модель: 2
10011105
2
14

Номер детали на чертеже:

14

Болт М20х75 8.8 ZN

Заводской номер: БолтМ20х758.8ZN Количество на модель: 4
БолтМ20х758.8ZN
4
15

Номер детали на чертеже:

15

Шайба M20 140 HV ZN

Заводской номер: ШайбаM20140HVZN Количество на модель: 4
ШайбаM20140HVZN
4
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: 10012925 Количество на модель: 1
10012925
1
17

Номер детали на чертеже:

17

Шайба M8 140 HV ZN

Заводской номер: ШайбаM8140HVZN Количество на модель: 8
ШайбаM8140HVZN
8
18

Номер детали на чертеже:

18

Болт М8х20 8.8 ZN

Заводской номер: БолтМ8х208.8ZN Количество на модель: 8
БолтМ8х208.8ZN
8
19

Номер детали на чертеже:

19

Боковина левая в сборе

Заводской номер: 10011015 Количество на модель: 1
10011015
1
20

Номер детали на чертеже:

20

Кольцо уплотнительное

Заводской номер: 10001098 Количество на модель: 2
10001098
2
21

Номер детали на чертеже:

21

Замок капота

Заводской номер: 10011219 Количество на модель: 1
10011219
1
