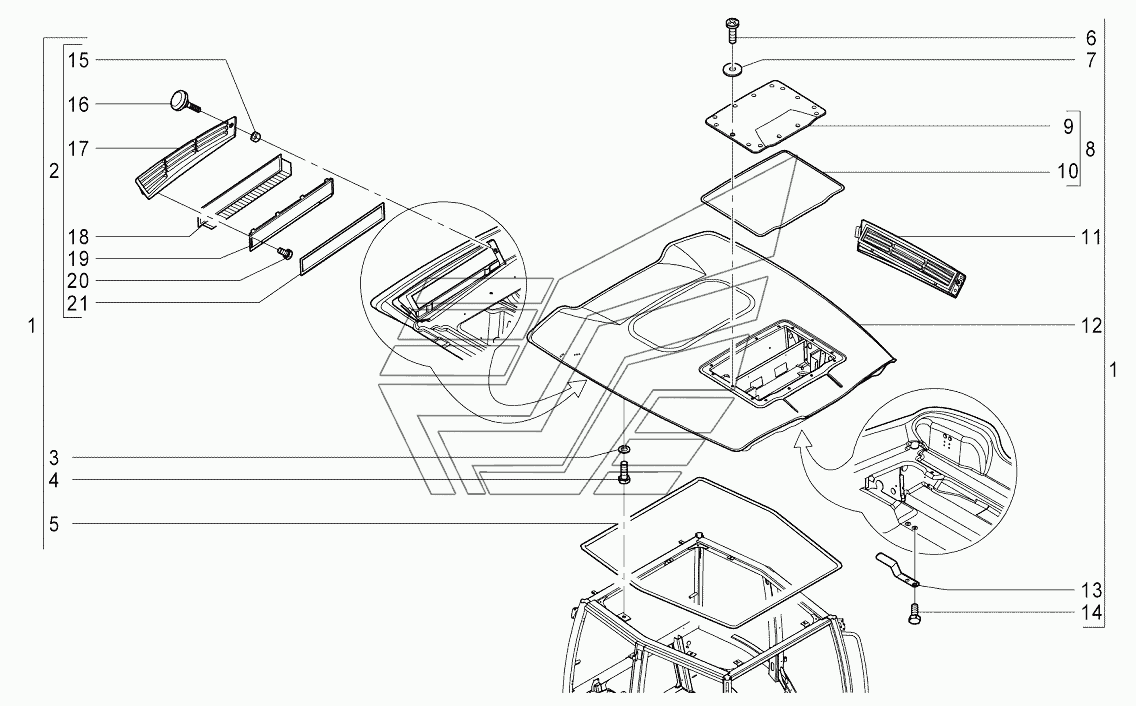

K003 Монтаж крыши АТМ-7360. Каталог 2014г.

K002 Каркас кабины АТМ-7360 K102 Сиденье пассажира АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крыша кабины

Заводской номер: 10002577 Количество на модель: 1
10002577
1
2

Номер детали на чертеже:

2

Установка жалюзи правой

Заводской номер: 10004270 Количество на модель: 1
10004270
1
3

Номер детали на чертеже:

3

Шайба 10,5 -140HV

Заводской номер: Шайба10,5-140HV Количество на модель: 8
Шайба10,5-140HV
8
4

Номер детали на чертеже:

4

Болт M10x30

Заводской номер: БолтM10x30 Количество на модель: 8
БолтM10x30
8
5

Номер детали на чертеже:

5

Уплотнение крыши кабины

Заводской номер: 10002474 Количество на модель: 1
10002474
1
6

Номер детали на чертеже:

6

Винт М6х2

Заводской номер: ВинтМ6х2 Количество на модель: 14
ВинтМ6х2
14
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 10002752 Количество на модель: 14
10002752
14
8

Номер детали на чертеже:

8

Люк

Заводской номер: 10003412 Количество на модель: 1
10003412
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: 10004998 Количество на модель: 1
10004998
1
11

Номер детали на чертеже:

11

Установка жалюзи левой

Заводской номер: 10004271 Количество на модель: 1
10004271
1
12

Номер детали на чертеже:

12

Крыша

Заводской номер: 10004269 Количество на модель: 1
10004269
1
13

Номер детали на чертеже:

13

Держатель

Заводской номер: 10002658 Количество на модель: 1
10002658
1
14

Номер детали на чертеже:

14

Болт M6x16

Заводской номер: БолтM6x16 Количество на модель: 2
БолтM6x16
2
15

Номер детали на чертеже:

15

Гайка M6

Заводской номер: ГайкаM6 Количество на модель: 1
ГайкаM6
1
16

Номер детали на чертеже:

16

Винт декоративный

Заводской номер: 10002656 Количество на модель: 1
10002656
1
17

Номер детали на чертеже:

17

Жалюзи левые

Заводской номер: 10002657 Количество на модель: 1
10002657
1
17

Номер детали на чертеже:

17

Жалюзи правые

Заводской номер: 10002655 Количество на модель: 1
10002655
1
18

Номер детали на чертеже:

18

Фильтр

Заводской номер: 10000976 Количество на модель: 2
10000976
2
19

Номер детали на чертеже:

19

Рамка

Заводской номер: 10004272 Количество на модель: 2
10004272
2
20

Номер детали на чертеже:

20

Болт M6x12

Заводской номер: БолтM6x12 Количество на модель: 4
БолтM6x12
4
21

Номер детали на чертеже:

21

Уплотнение

Заводской номер: 10005233 Количество на модель: 2
10005233
2
