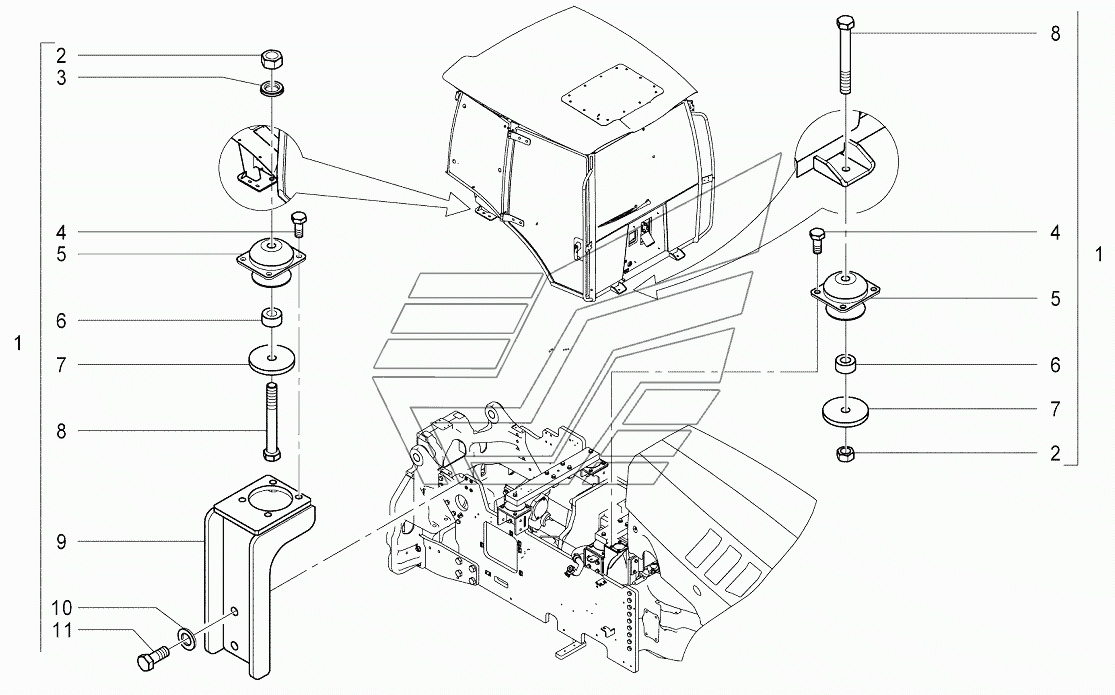

K001 Установка кронштейнов кабины жестких АТМ-7360. Каталог 2014г.

H514 Провода АКБ АТМ-7360 K002 Каркас кабины АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка кронштейнов кабины жестких

Заводской номер: 10010448 Количество на модель: 1
10010448
1
2

Номер детали на чертеже:

2

Гайка М16 10 ZN

Заводской номер: ГайкаМ1610ZN Количество на модель: 4
ГайкаМ1610ZN
4
3

Номер детали на чертеже:

3

Шайба 17-140HV ZN

Заводской номер: Шайба17-140HVZN Количество на модель: 2
Шайба17-140HVZN
2
4

Номер детали на чертеже:

4

Болт М10х25 8.8 ZN

Заводской номер: БолтМ10х258.8ZN Количество на модель: 16
БолтМ10х258.8ZN
16
5

Номер детали на чертеже:

5

Виброопора

Заводской номер: 10001062 Количество на модель: 4
10001062
4
6

Номер детали на чертеже:

6

Втулка дистанционная

Заводской номер: 10000417 Количество на модель: 4
10000417
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 10009831 Количество на модель: 4
10009831
4
8

Номер детали на чертеже:

8

Болт М16х130 10.9 ZN

Заводской номер: БолтМ16х13010.9ZN Количество на модель: 4
БолтМ16х13010.9ZN
4
9

Номер детали на чертеже:

9

Кронштейн кабины задний

Заводской номер: 10010331 Количество на модель: 2
10010331
2
10

Номер детали на чертеже:

10

Шайба M16 140 HV ZN

Заводской номер: ШайбаM16140HVZN Количество на модель: 8
ШайбаM16140HVZN
8
11

Номер детали на чертеже:

11

Болт М16х40 8.8 ZN

Заводской номер: БолтМ16х408.8ZN Количество на модель: 8
БолтМ16х408.8ZN
8
