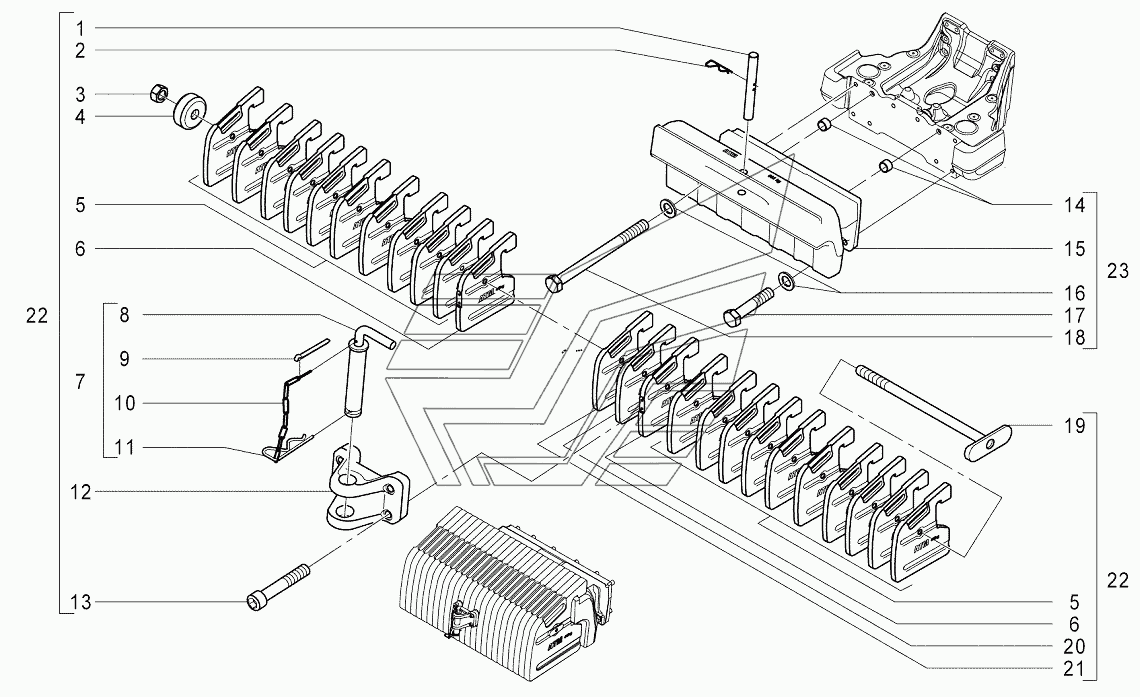

F201 Установка груза балластного АТМ-7360. Каталог 2014г.

F106 Установка рычагов АТМ-7360 G202 Кронштейны гидравлической системы АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ось

Заводской номер: 10000459 Количество на модель: 1
10000459
1
2

Номер детали на чертеже:

2

Фиксатор

Заводской номер: 10003002 Количество на модель: 1
10003002
1
3

Номер детали на чертеже:

3

Гайка М20 10 ZN

Заводской номер: ГайкаМ2010ZN Количество на модель: 1
ГайкаМ2010ZN
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 10000461 Количество на модель: 1
10000461
1
5

Номер детали на чертеже:

5

Груз

Заводской номер: 10001598 Количество на модель: 20
10001598
20
6

Номер детали на чертеже:

6

Груз

Заводской номер: 10001597 Количество на модель: 2
10001597
2
7

Номер детали на чертеже:

7

Палец с фиксатором

Заводской номер: 10004908 Количество на модель: 1
10004908
1
8

Номер детали на чертеже:

8

Палец

Заводской номер: 10007451 Количество на модель: 1
10007451
1
9

Номер детали на чертеже:

9

Шплинт 3,2x28

Заводской номер: Шплинт3,2x28 Количество на модель: 1
Шплинт3,2x28
1
10

Номер детали на чертеже:

10

Цепь

Заводской номер: 10004911 Количество на модель: 1
10004911
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: 10001600 Количество на модель: 1
10001600
1
13

Номер детали на чертеже:

13

Винт с внутренним шестигранником M12x70-10.9 ZN

Заводской номер: ВинтM12x70-10.9ZN Количество на модель: 4
ВинтM12x70-10.9ZN
4
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 10010582 Количество на модель: 2
10010582
2
15

Номер детали на чертеже:

15

Кронштейн балластного груза

Заводской номер: 10008393 Количество на модель: 1
10008393
1
16

Номер детали на чертеже:

16

Шайба 25-140HV ZN

Заводской номер: Шайба25-140HVZN Количество на модель: 10
Шайба25-140HVZN
10
17

Номер детали на чертеже:

17

Болт М24х110 8.8 ZN

Заводской номер: БолтМ24х1108.8ZN Количество на модель: 4
БолтМ24х1108.8ZN
4
18

Номер детали на чертеже:

18

Болт М24х390 8.8 ZN

Заводской номер: БолтМ24х3908.8ZN Количество на модель: 6
БолтМ24х3908.8ZN
6
19

Номер детали на чертеже:

19

Струна

Заводской номер: 10010949 Количество на модель: 1
10010949
1
20

Номер детали на чертеже:

20

Груз

Заводской номер: 10001599 Количество на модель: 1
10001599
1
21

Номер детали на чертеже:

21

Груз

Заводской номер: 10001596 Количество на модель: 1
10001596
1
22

Номер детали на чертеже:

22

Установка груза балластного

Заводской номер: 10008398 Количество на модель: 1
10008398
1
23

Номер детали на чертеже:

23

Установка кронштейна балластного груза

Заводской номер: 10008396 Количество на модель: 1
10008396
1
