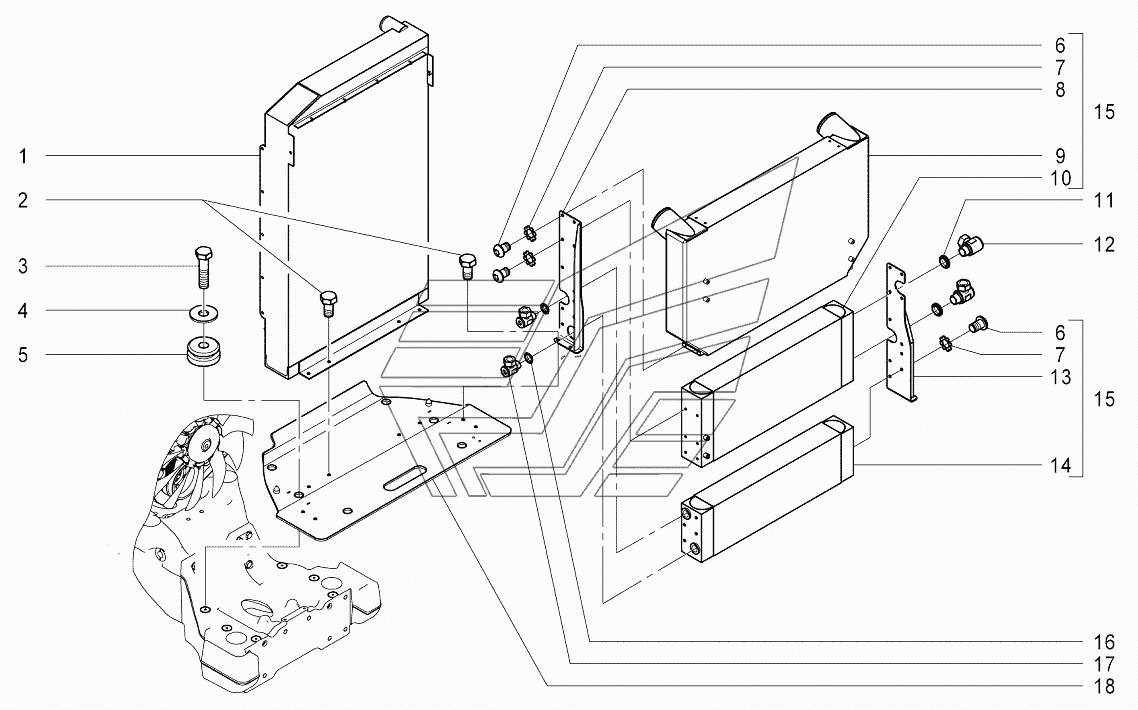

A701 Установка радиаторов АТМ-7360. Каталог 2014г.

A702 Кожух радиатора АТМ-7360 A801 Компрессор АТМ-7360

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Радиатор жидкостный

Заводской номер: 10011511 Количество на модель: 1
10011511
1
2

Номер детали на чертеже:

2

Болт М8х16 8.8 ZN

Заводской номер: БолтМ8х168.8ZN Количество на модель: 8
БолтМ8х168.8ZN
8
3

Номер детали на чертеже:

3

Болт М12х50 8.8 ZN

Заводской номер: БолтМ12х508.8ZN Количество на модель: 6
БолтМ12х508.8ZN
6
4

Номер детали на чертеже:

4

Шайба М12 ZN

Заводской номер: ШайбаМ12ZN Количество на модель: 6
ШайбаМ12ZN
6
5

Номер детали на чертеже:

5

Опора

Заводской номер: 10000188 Количество на модель: 6
10000188
6
6

Номер детали на чертеже:

6

Винт M8x12

Заводской номер: ВинтM8x12 Количество на модель: 20
ВинтM8x12
20
7

Номер детали на чертеже:

7

Шайба зубчатая 8.4 ZN

Заводской номер: Шайба8.4ZN Количество на модель: 20
Шайба8.4ZN
20
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: 10011509 Количество на модель: 1
10011509
1
9

Номер детали на чертеже:

9

Радиатор воздушный

Заводской номер: 10011505 Количество на модель: 1
10011505
1
10

Номер детали на чертеже:

10

Радиатор масляный

Заводской номер: 10011506 Количество на модель: 1
10011506
1
11

Номер детали на чертеже:

11

Кольцо уплотнительное

Заводской номер: 10012660 Количество на модель: 2
10012660
2
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: 10008991 Количество на модель: 2
10008991
2
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: 10011508 Количество на модель: 1
10011508
1
14

Номер детали на чертеже:

14

Радиатор масляный

Заводской номер: 10011507 Количество на модель: 1
10011507
1
15

Номер детали на чертеже:

15

Блок радиаторов

Заводской номер: 10011510 Количество на модель: 1
10011510
1
16

Номер детали на чертеже:

16

Кольцо уплотнительное

Заводской номер: 10012659 Количество на модель: 2
10012659
2
17

Номер детали на чертеже:

17

Штуцер

Заводской номер: 10008992 Количество на модель: 2
10008992
2
18

Номер детали на чертеже:

18

Платформа радиатора

Заводской номер: 10008356 Количество на модель: 1
10008356
1
