Вал АТМ-5280. Каталог 2014г.

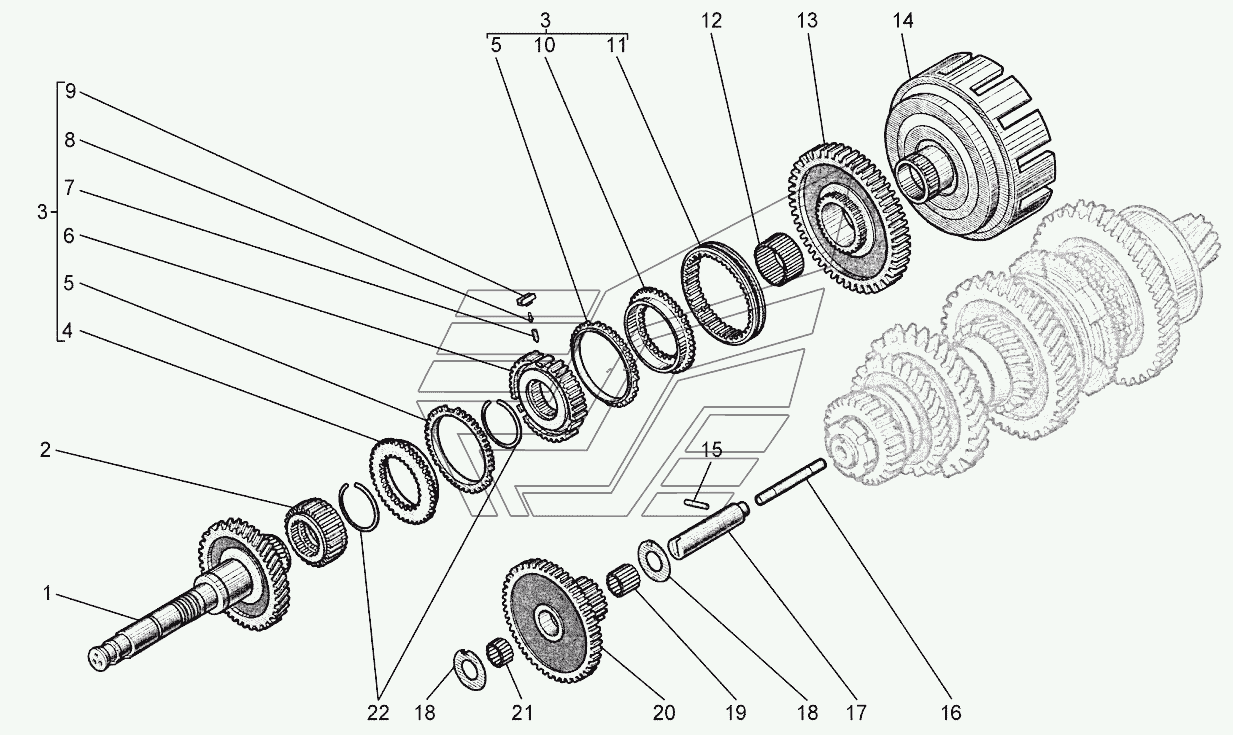

Передний привод АТМ-5280 Ведомый вал АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

18

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал-шестерня

Заводской номер: 90000321 Количество на модель: 1

90000321

1

2

Номер детали на чертеже:

2

Шестерня

Заводской номер: 90000503 Количество на модель: 1

90000503

1

3

Номер детали на чертеже:

3

Синхронизатор

Заводской номер: 90000493 Количество на модель: 1

90000493

1

4

Номер детали на чертеже:

4

Муфта сцепления

Заводской номер: 90000500 Количество на модель: 1

90000500

1

5

Номер детали на чертеже:

5

Кольцо синхронизирующие

Заводской номер: 90000495 Количество на модель: 2

90000495

2

6

Номер детали на чертеже:

6

Шестерня синхронизирующая

Заводской номер: 90000494 Количество на модель: 1

90000494

1

7

Номер детали на чертеже:

7

Пружина

Заводской номер: 90000498 Количество на модель: 3

90000498

3

8

Номер детали на чертеже:

8

Шарик

Заводской номер: 90000499 Количество на модель: 3

90000499

3

9

Номер детали на чертеже:

9

Толкатель

Заводской номер: 90000497 Количество на модель: 3

90000497

3

10

Номер детали на чертеже:

10

Шестерня синхронизирующая

Заводской номер: 90000501 Количество на модель: 1

90000501

1

11

Номер детали на чертеже:

11

Муфта

Заводской номер: 90000496 Количество на модель: 1

90000496

1

12

Номер детали на чертеже:

12

Подшипник игольчатый

Заводской номер: 90000492 Количество на модель: 1

90000492

1

13

Номер детали на чертеже:

13

Шестерня

Заводской номер: 90000491 Количество на модель: 1

90000491

1

14

Номер детали на чертеже:

14

Барабан

Заводской номер: АТM0907114 Количество на модель: 1

АТM0907114

1

15

Номер детали на чертеже:

15

Штифт

Заводской номер: АТM0907115 Количество на модель: 1

АТM0907115

1

16

Номер детали на чертеже:

16

Ось

Заводской номер: 90000504 Количество на модель: 1

90000504

1

18

Номер детали на чертеже:

18

Шайба

Заводской номер: 90000489 Количество на модель: 1

90000489

1

19

Номер детали на чертеже:

19

Подшипник игольчатый

Заводской номер: 90000487 Количество на модель: 1

90000487

1

20

Номер детали на чертеже:

20

Шестерня

Заводской номер: 90000485 Количество на модель: 1

90000485

1

21

Номер детали на чертеже:

21

Подшипник игольчатый

Заводской номер: 90000486 Количество на модель: 1

90000486

1

22

Номер детали на чертеже:

22

Кольцо стопорное

Заводской номер: 90000502 Количество на модель: 2

90000502

2
