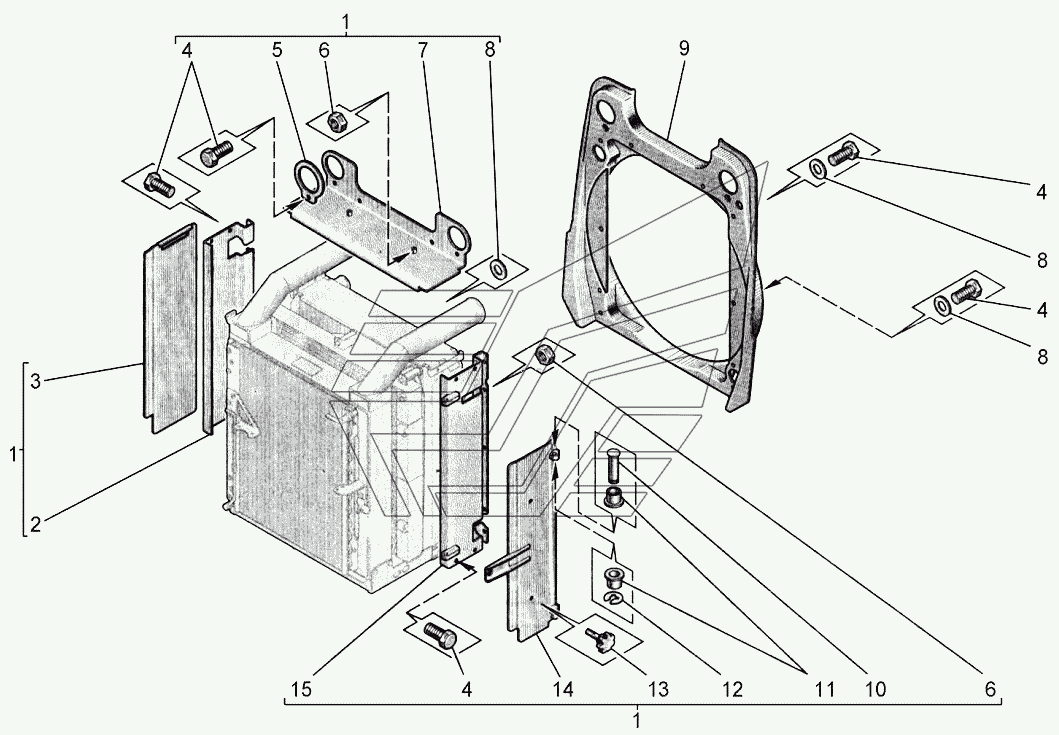

Установка блока радиаторов АТМ-5280. Каталог 2014г.

Установка насоса водяного АТМ-5280 Установка блока радиаторов АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок радиаторов

Заводской номер: 10001151 Количество на модель: 1
10001151
1
2

Номер детали на чертеже:

2

Стойка правая

Заводской номер: KPP50185 Количество на модель: 1
KPP50185
1
3

Номер детали на чертеже:

3

Щиток вертикальный правый

Заводской номер: KPP50265 Количество на модель: 1
KPP50265
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 10002157 Количество на модель: 18
10002157
18
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: KPP50262 Количество на модель: 2
KPP50262
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: ГайкаM8 Количество на модель: 6
ГайкаM8
6
7

Номер детали на чертеже:

7

Щиток горизонтальный

Заводской номер: KPP50188 Количество на модель: 1
KPP50188
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 10001523 Количество на модель: 4
10001523
4
9

Номер детали на чертеже:

9

Кожух вентилятора

Заводской номер: 10003012 Количество на модель: 1
10003012
1
10

Номер детали на чертеже:

10

Палец

Заводской номер: АТM0901410 Количество на модель: 2
АТM0901410
2
11

Номер детали на чертеже:

11

Втулка

Заводской номер: АТM0901411 Количество на модель: 4
АТM0901411
4
12

Номер детали на чертеже:

12

Кольцо стопорное

Заводской номер: АТM0901412 Количество на модель: 2
АТM0901412
2
13

Номер детали на чертеже:

13

Ручка

Заводской номер: АТM0901413 Количество на модель: 2
АТM0901413
2
14

Номер детали на чертеже:

14

Щиток вертикальный левый

Заводской номер: KPP50264 Количество на модель: 1
KPP50264
1
15

Номер детали на чертеже:

15

Стойка левая

Заводской номер: KPP50184 Количество на модель: 1
KPP50184
1
