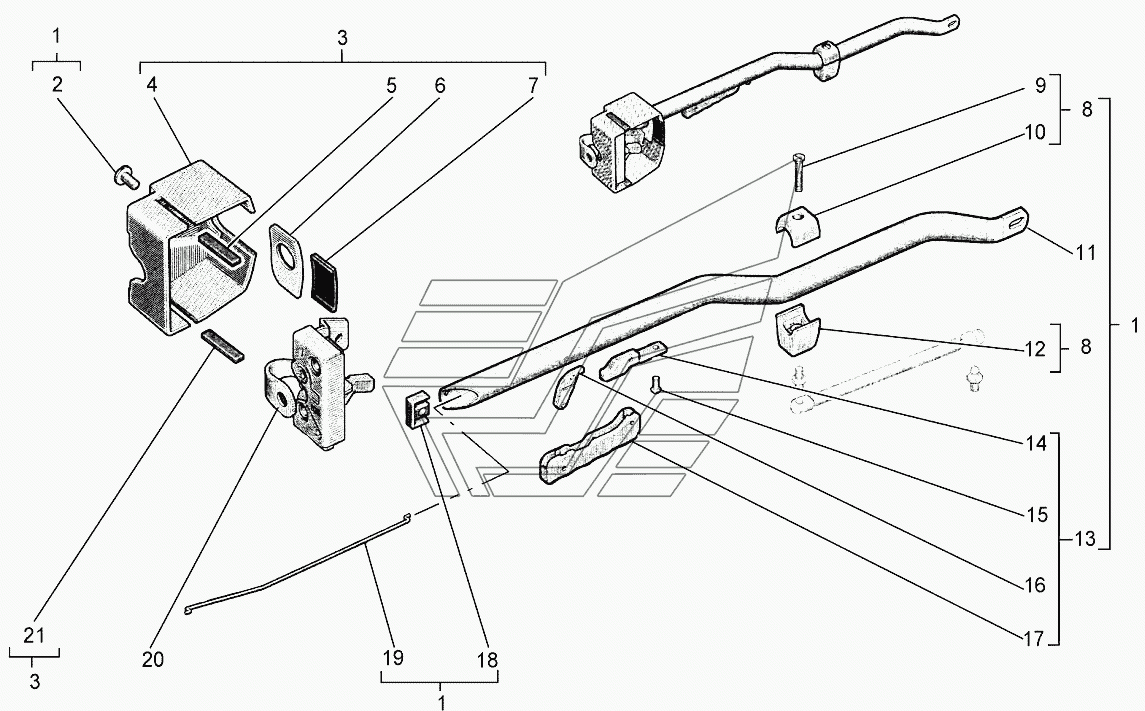

Замок с поручнем АТМ-5280. Каталог 2014г.

Установка двери левой АТМ-5280 Замок с поручнем АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поручень

Заводской номер: КPPT1856 Количество на модель: 1
КPPT1856
1
2

Номер детали на чертеже:

2

Поручень

Заводской номер: КPPT1855 Количество на модель: 1
КPPT1855
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 10000585 Количество на модель: 1
10000585
1
4

Номер детали на чертеже:

4

Облицовка крышки

Заводской номер: 10000604 Количество на модель: 1
10000604
1
5

Номер детали на чертеже:

5

Планка

Заводской номер: КPPT4151 Количество на модель: 1
КPPT4151
1
6

Номер детали на чертеже:

6

Пластина промежуточная

Заводской номер: КPPT4149 Количество на модель: 1
КPPT4149
1
7

Номер детали на чертеже:

7

Планка

Заводской номер: КPPT4152 Количество на модель: 1
КPPT4152
1
8

Номер детали на чертеже:

8

Держатель пружины газовой

Заводской номер: КPPT4123 Количество на модель: 1
КPPT4123
1
9

Номер детали на чертеже:

9

Винт

Заводской номер: КPPT4124 Количество на модель: 1
КPPT4124
1
10

Номер детали на чертеже:

10

Держатель поручня верхний

Заводской номер: КPPT4126 Количество на модель: 1
КPPT4126
1
12

Номер детали на чертеже:

12

Держатель поручня нижний

Заводской номер: КPPT4125 Количество на модель: 1
КPPT4125
1
13

Номер детали на чертеже:

13

Кнопка открытия двери

Заводской номер: КPPT4117 Количество на модель: 1
КPPT4117
1
14

Номер детали на чертеже:

14

Держатель кнопки

Заводской номер: КPPT4121 Количество на модель: 1
КPPT4121
1
15

Номер детали на чертеже:

15

Винт

Заводской номер: КPPT4120 Количество на модель: 1
КPPT4120
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: КPPT4119 Количество на модель: 1
КPPT4119
1
17

Номер детали на чертеже:

17

Кнопка

Заводской номер: КPPT4118 Количество на модель: 1
КPPT4118
1
18

Номер детали на чертеже:

18

Зажим

Заводской номер: КPPT4115 Количество на модель: 1
КPPT4115
1
19

Номер детали на чертеже:

19

Направляющая

Заводской номер: КPPT4122 Количество на модель: 1
КPPT4122
1
20

Номер детали на чертеже:

20

Замок

Заводской номер: КPPT4093 Количество на модель: 1
КPPT4093
1
21

Номер детали на чертеже:

21

Планка

Заводской номер: КPPT4150 Количество на модель: 1
КPPT4150
1
