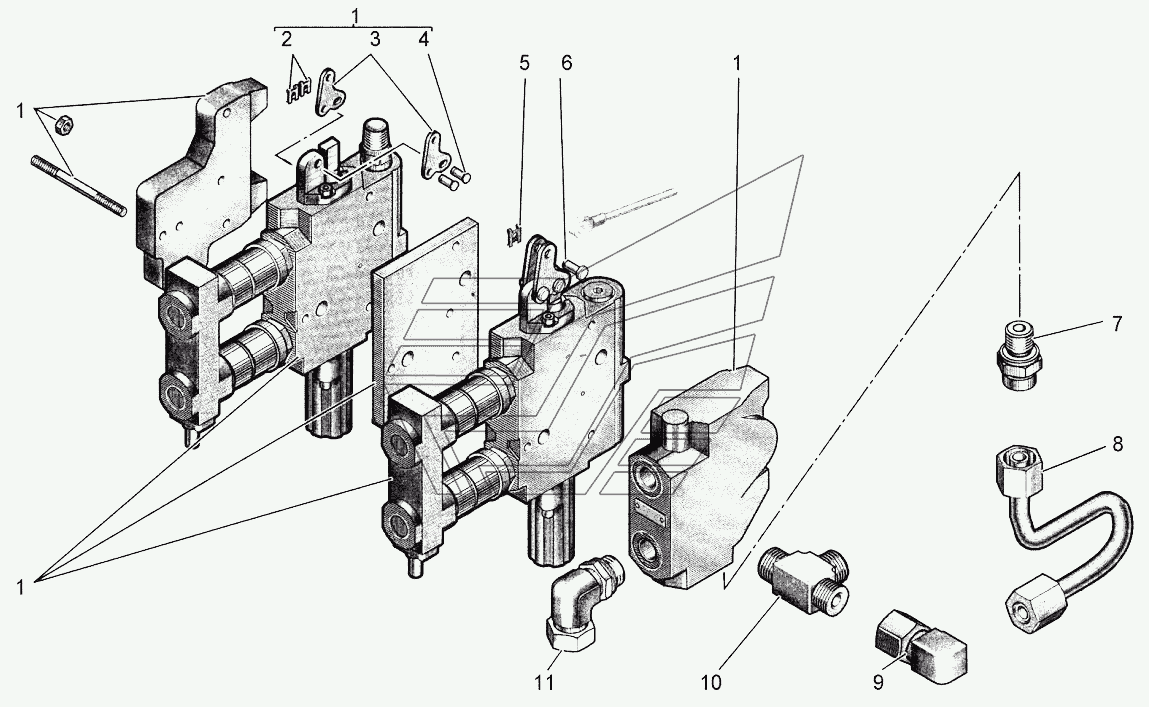

Распределитель трехсекционный АТМ-5280. Каталог 2014г.

Установка гидроцилиндров задних АТМ-5280 Распределитель пятисекционный АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Распределитель

Заводской номер: 10001046 Количество на модель: 1
10001046
1
2

Номер детали на чертеже:

2

Фиксатор

Заводской номер: 10001257 Количество на модель: 4
10001257
4
3

Номер детали на чертеже:

3

Пластина

Заводской номер: 10005293 Количество на модель: 4
10005293
4
4

Номер детали на чертеже:

4

Ось

Заводской номер: 10001256 Количество на модель: 4
10001256
4
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: 10000339 Количество на модель: 1
10000339
1
8

Номер детали на чертеже:

8

Трубка

Заводской номер: 10001135 Количество на модель: 1
10001135
1
9

Номер детали на чертеже:

9

Уголок

Заводской номер: 10002498 Количество на модель: 1
10002498
1
10

Номер детали на чертеже:

10

Тройник

Заводской номер: 10001136 Количество на модель: 1
10001136
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: 10002350 Количество на модель: 1
10002350
1
