Фаркоп АТМ-5280. Каталог 2014г.

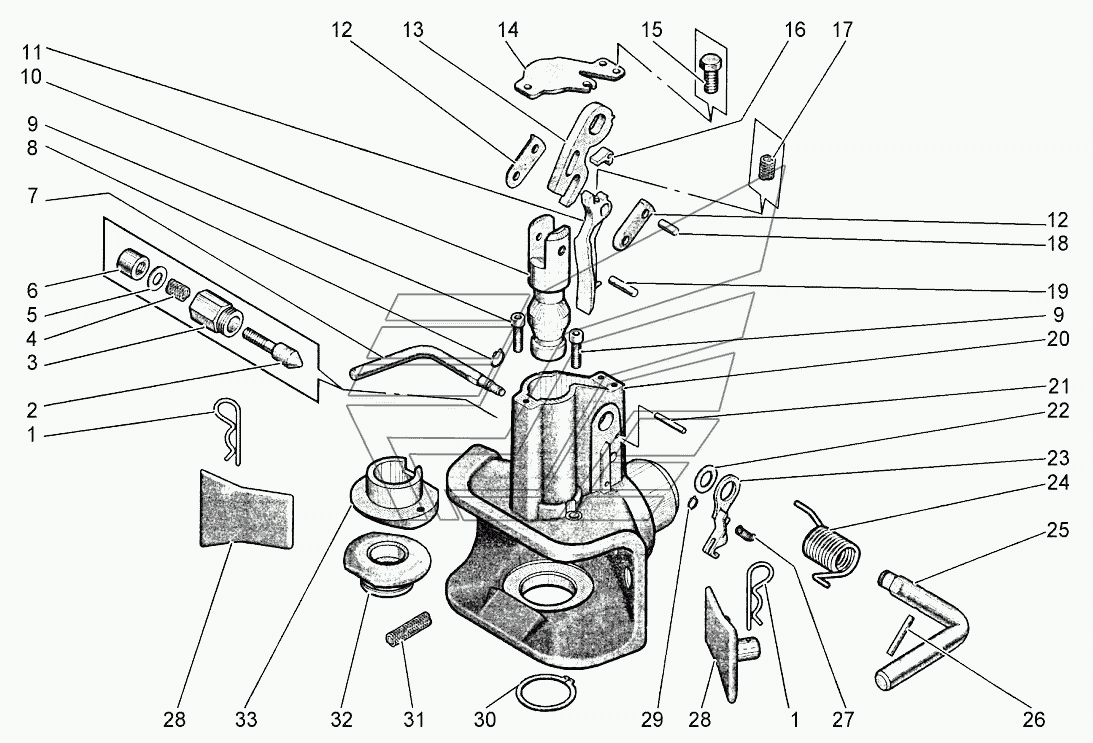

Тягово-сцепное устройство АТМ-5280 Установка балласта АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шплинт пружинный

Заводской номер: АТM0923301 Количество на модель: 2

АТM0923301

2

2

Номер детали на чертеже:

2

Фиксатор

Заводской номер: АТM0923302 Количество на модель: 1

АТM0923302

1

3

Номер детали на чертеже:

3

Корпус

Заводской номер: АТM0923303 Количество на модель: 1

АТM0923303

1

4

Номер детали на чертеже:

4

Пружина

Заводской номер: АТM0923304 Количество на модель: 1

АТM0923304

1

5

Номер детали на чертеже:

5

Шайба

Заводской номер: АТM0923305 Количество на модель: 1

АТM0923305

1

6

Номер детали на чертеже:

6

Колпачок

Заводской номер: АТM0923306 Количество на модель: 1

АТM0923306

1

7

Номер детали на чертеже:

7

Шкворень

Заводской номер: АТM0923307 Количество на модель: 1

АТM0923307

1

8

Номер детали на чертеже:

8

Кольцо стопорное

Заводской номер: Кольцо16X1 Количество на модель: 1

Кольцо16X1

1

9

Номер детали на чертеже:

9

Винт

Заводской номер: ВинтM8х30 Количество на модель: 2

ВинтM8х30

2

10

Номер детали на чертеже:

10

Вилка

Заводской номер: АТM0923310 Количество на модель: 1

АТM0923310

1

11

Номер детали на чертеже:

11

Замок

Заводской номер: АТM0923311 Количество на модель: 1

АТM0923311

1

12

Номер детали на чертеже:

12

Щека

Заводской номер: АТM0923312 Количество на модель: 2

АТM0923312

2

13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: АТM0923313 Количество на модель: 1

АТM0923313

1

14

Номер детали на чертеже:

14

Крышка

Заводской номер: АТM0923314 Количество на модель: 1

АТM0923314

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: АТM0923315 Количество на модель: 3

АТM0923315

3

16

Номер детали на чертеже:

16

Кулачек

Заводской номер: АТM0923316 Количество на модель: 1

АТM0923316

1

17

Номер детали на чертеже:

17

Пружина

Заводской номер: АТM0923317 Количество на модель: 1

АТM0923317

1

18

Номер детали на чертеже:

18

Штифт

Заводской номер: Штифт8x20 Количество на модель: 1

Штифт8x20

1

19

Номер детали на чертеже:

19

Штифт

Заводской номер: Штифт8x32 Количество на модель: 1

Штифт8x32

1

20

Номер детали на чертеже:

20

Корпус фаркопа

Заводской номер: АТM0923320 Количество на модель: 1

АТM0923320

1

21

Номер детали на чертеже:

21

Штифт

Заводской номер: АТM0923321 Количество на модель: 1

АТM0923321

1

22

Номер детали на чертеже:

22

Шайба

Заводской номер: АТM0923322 Количество на модель: 1

АТM0923322

1

23

Номер детали на чертеже:

23

Фиксатор

Заводской номер: АТM0923323 Количество на модель: 1

АТM0923323

1

24

Номер детали на чертеже:

24

Пружина

Заводской номер: АТM0923324 Количество на модель: 1

АТM0923324

1

25

Номер детали на чертеже:

25

Шкворень

Заводской номер: АТM0923325 Количество на модель: 1

АТM0923325

1

26

Номер детали на чертеже:

26

Штифт

Заводской номер: АТM0923326 Количество на модель: 1

АТM0923326

1

27

Номер детали на чертеже:

27

Пружина

Заводской номер: АТM0923327 Количество на модель: 1

АТM0923327

1

28

Номер детали на чертеже:

28

Щека

Заводской номер: АТM0923328 Количество на модель: 2

АТM0923328

2

29

Номер детали на чертеже:

29

Кольцо стопорное

Заводской номер: Кольцо10X1 Количество на модель: 1

Кольцо10X1

1

30

Номер детали на чертеже:

30

Кольцо стопорное

Заводской номер: Кольцо50X2 Количество на модель: 1

Кольцо50X2

1

31

Номер детали на чертеже:

31

Пружина

Заводской номер: АТM0923331 Количество на модель: 1

АТM0923331

1

32

Номер детали на чертеже:

32

Щека нижняя

Заводской номер: АТM0923332 Количество на модель: 1

АТM0923332

1

33

Номер детали на чертеже:

33

Щека верхняя

Заводской номер: АТM0923333 Количество на модель: 1

АТM0923333

1
