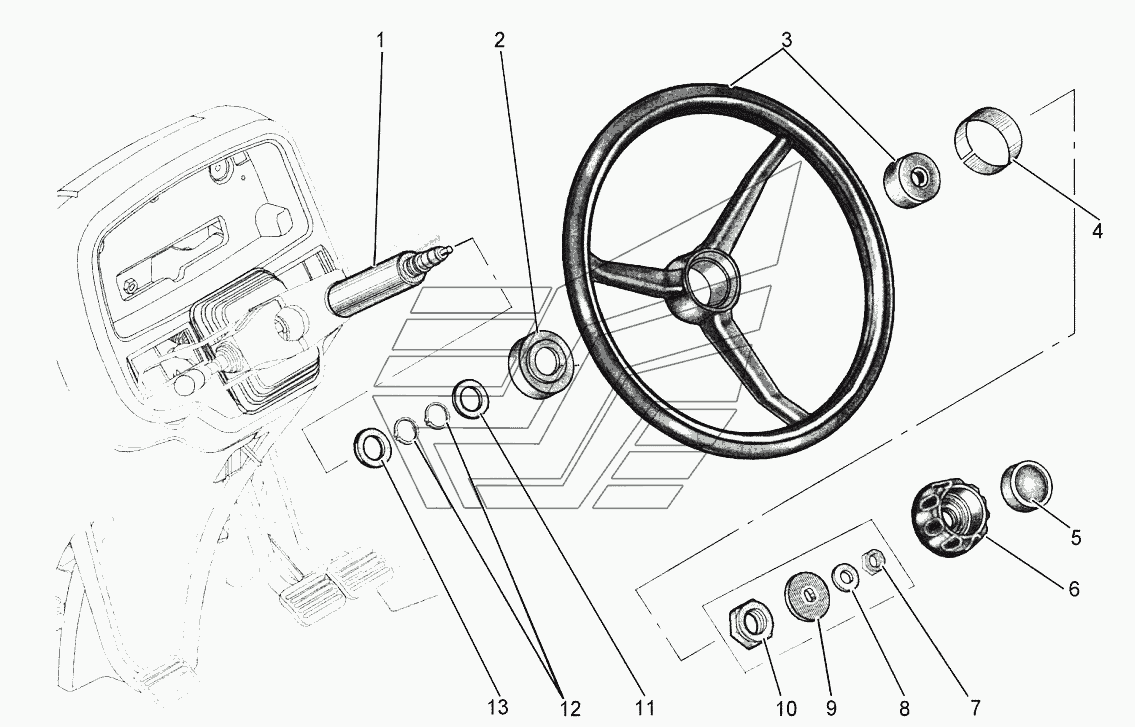

Рулевое управление АТМ-5280. Каталог 2014г.

Рулевое управление АТМ-5280 Рулевое управление АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рулевая колонка

Заводской номер: 10000695 Количество на модель: 1

10000695

1

2

Номер детали на чертеже:

2

Манжета

Заводской номер: 10000725 Количество на модель: 1

10000725

1

3

Номер детали на чертеже:

3

Рулевое колесо

Заводской номер: 10000705 Количество на модель: 1

10000705

1

4

Номер детали на чертеже:

4

Хомут

Заводской номер: 10002479 Количество на модель: 1

10002479

1

5

Номер детали на чертеже:

5

Заглушка

Заводской номер: 10000707 Количество на модель: 1

10000707

1

6

Номер детали на чертеже:

6

Гайка

Заводской номер: Гайка Количество на модель: 1

Гайка

1

7

Номер детали на чертеже:

7

Гайка

Заводской номер: 10001632 Количество на модель: 1

10001632

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 10001523 Количество на модель: 1

10001523

1

9

Номер детали на чертеже:

9

Шайба

Заводской номер: АТM1212001 Количество на модель: 1

АТM1212001

1

10

Номер детали на чертеже:

10

Гайка

Заводской номер: 10005012 Количество на модель: 1

10005012

1

11

Номер детали на чертеже:

11

Шайба

Заводской номер: 10000726 Количество на модель: 1

10000726

1

12

Номер детали на чертеже:

12

Кольцо стопорное

Заводской номер: 10005002 Количество на модель: 2

10005002

2

13

Номер детали на чертеже:

13

Шайба

Заводской номер: 10000727 Количество на модель: 1

10000727

1
