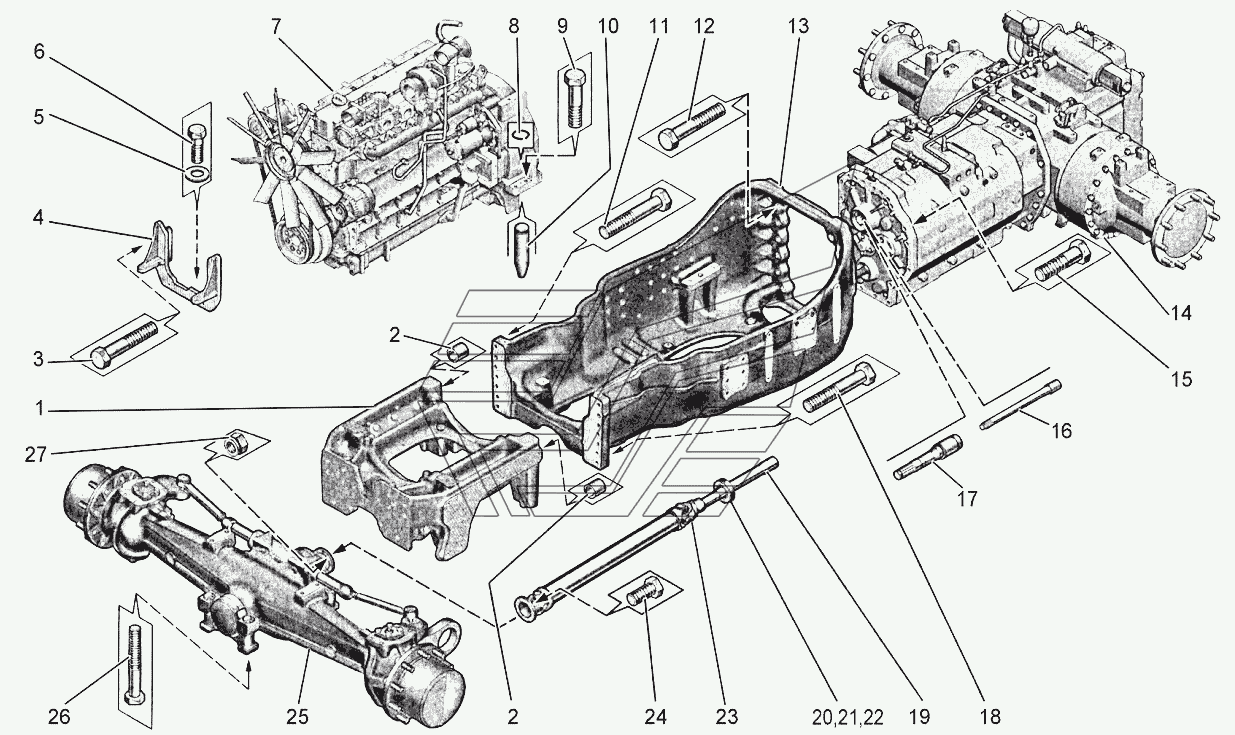

Установка ходовой части и двигателя АТМ-5280. Каталог 2014г.

Установка рамы АТМ-5280 Установка ходовой части и двигателя АТМ-5280

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: 10001115 Количество на модель: 1
10001115
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 10001584 Количество на модель: 2
10001584
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: 10001930 Количество на модель: 2
10001930
2
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 10001836 Количество на модель: 1
10001836
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 10002803 Количество на модель: 2
10002803
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 10005571 Количество на модель: 2
10005571
2
7

Номер детали на чертеже:

7

Двигатель

Заводской номер: 10001065 Количество на модель: 1
10001065
1
8

Номер детали на чертеже:

8

Кольцо стопорное

Заводской номер: 10001714 Количество на модель: 2
10001714
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 10003877 Количество на модель: 6
10003877
6
10

Номер детали на чертеже:

10

Штифт

Заводской номер: 10002012 Количество на модель: 2
10002012
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 10004511 Количество на модель: 7
10004511
7
12

Номер детали на чертеже:

12

Болт

Заводской номер: 10004512 Количество на модель: 18
10004512
18
13

Номер детали на чертеже:

13

Полурама

Заводской номер: 10001114 Количество на модель: 1
10001114
1
14

Номер детали на чертеже:

14

Трансмиссия

Заводской номер: 10001339 Количество на модель: 1
10001339
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 10002736 Количество на модель: 4
10002736
4
16

Номер детали на чертеже:

16

Вал ведущий

Заводской номер: 10001250 Количество на модель: 1
10001250
1
17

Номер детали на чертеже:

17

Полый вал

Заводской номер: 10001249 Количество на модель: 1
10001249
1
19

Номер детали на чертеже:

19

Вал

Заводской номер: 10001248 Количество на модель: 1
10001248
1
20

Номер детали на чертеже:

20

Подшипник

Заводской номер: 10001583 Количество на модель: 1
10001583
1
21

Номер детали на чертеже:

21

Крышка

Заводской номер: 10001865 Количество на модель: 1
10001865
1
22

Номер детали на чертеже:

22

Кольцо стопорное

Заводской номер: 10001586 Количество на модель: 1
10001586
1
23

Номер детали на чертеже:

23

Карданный вал

Заводской номер: 10001113 Количество на модель: 1
10001113
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: 10002091 Количество на модель: 8
10002091
8
25

Номер детали на чертеже:

25

Мост передний

Заводской номер: 10002244 Количество на модель: 1
10002244
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 10004994 Количество на модель: 4
10004994
4
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 10002804 Количество на модель: 8
10002804
8
