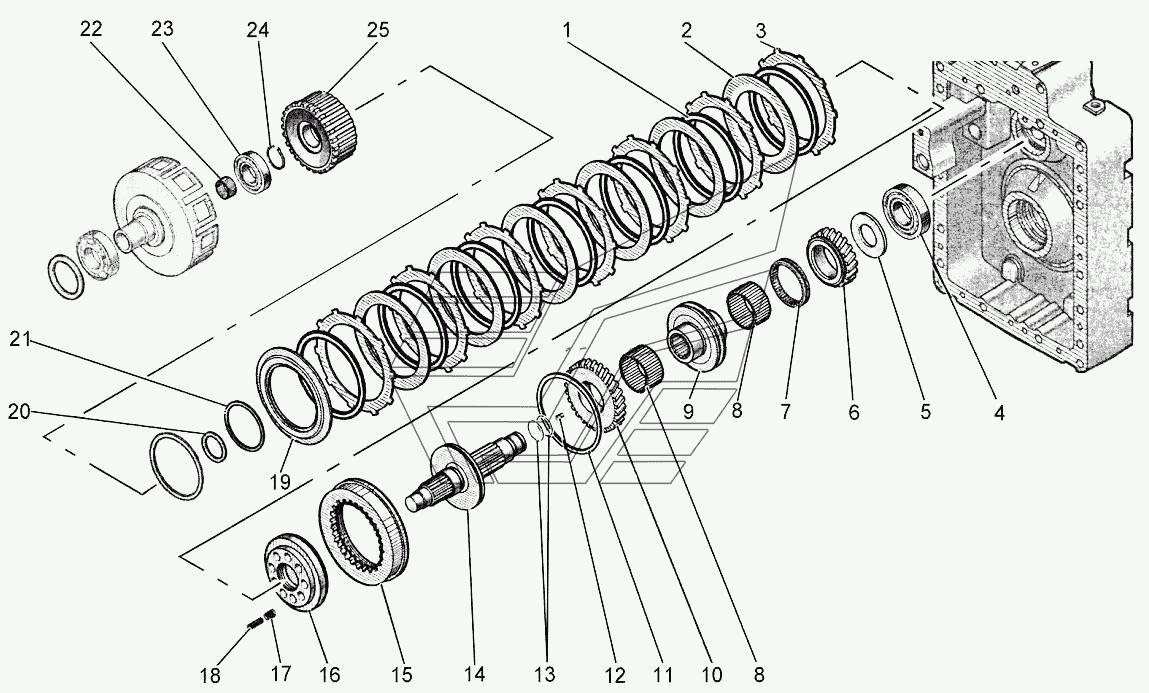

Привод АТМ-5280. Каталог 2014г.

Привод АТМ-5280 Привод АТМ-5280

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шайба пружинная

Заводской номер: 90001148 Количество на модель: 7

90001148

7

2

Номер детали на чертеже:

2

Диск сцепления

Заводской номер: 90001147 Количество на модель: 6

90001147

6

3

Номер детали на чертеже:

3

Диск сцепления

Заводской номер: 10008286 Количество на модель: 7

10008286

7

4

Номер детали на чертеже:

4

Подшипник роликовый

Заводской номер: 90001154 Количество на модель: 1

90001154

1

5

Номер детали на чертеже:

5

Упорная шайба

Заводской номер: 90001237 Количество на модель: 1

90001237

1

6

Номер детали на чертеже:

6

Шестерня с коническими зубьями

Заводской номер: 90001273 Количество на модель: 1

90001273

1

7

Номер детали на чертеже:

7

Шестерня

Заводской номер: 90001233 Количество на модель: 1

90001233

1

8

Номер детали на чертеже:

8

Подшипник игольчатый

Заводской номер: 90000492 Количество на модель: 2

90000492

2

9

Номер детали на чертеже:

9

Шестерня

Заводской номер: 90001234 Количество на модель: 1

90001234

1

10

Номер детали на чертеже:

10

Шестерня с коническими зубьями

Заводской номер: 90001274 Количество на модель: 1

90001274

1

11

Номер детали на чертеже:

11

Кольцо уплотнительное

Заводской номер: 90001104 Количество на модель: 1

90001104

1

12

Номер детали на чертеже:

12

Винт

Заводской номер: 90001103 Количество на модель: 1

90001103

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 90000197 Количество на модель: 2

90000197

2

14

Номер детали на чертеже:

14

Вал сцепления

Заводской номер: 90001102 Количество на модель: 1

90001102

1

15

Номер детали на чертеже:

15

Диск нажимной

Заводской номер: 90001106 Количество на модель: 1

90001106

1

16

Номер детали на чертеже:

16

Поршень

Заводской номер: 90001105 Количество на модель: 1

90001105

1

17

Номер детали на чертеже:

17

Пружина

Заводской номер: 90000921 Количество на модель: g

90000921

g

18

Номер детали на чертеже:

18

Пружина

Заводской номер: 90000922 Количество на модель: 9

90000922

9

19

Номер детали на чертеже:

19

Шестерня дисковая

Заводской номер: 90001145 Количество на модель: 1

90001145

1

20

Номер детали на чертеже:

20

Кольцо стопорное

Заводской номер: 90001107 Количество на модель: 1

90001107

1

21

Номер детали на чертеже:

21

Кольцо уплотнительное

Заводской номер: 90001108 Количество на модель: 1

90001108

1

22

Номер детали на чертеже:

22

Подшипник игольчатый

Заводской номер: 90001153 Количество на модель: 1

90001153

1

23

Номер детали на чертеже:

23

Подшипник роликовый

Заводской номер: 90000262 Количество на модель: 1

90000262

1

24

Номер детали на чертеже:

24

Кольцо стопорное

Заводской номер: 90001151 Количество на модель: 1

90001151

1

25

Номер детали на чертеже:

25

Диск ведущий

Заводской номер: 90001109 Количество на модель: 1

90001109

1
