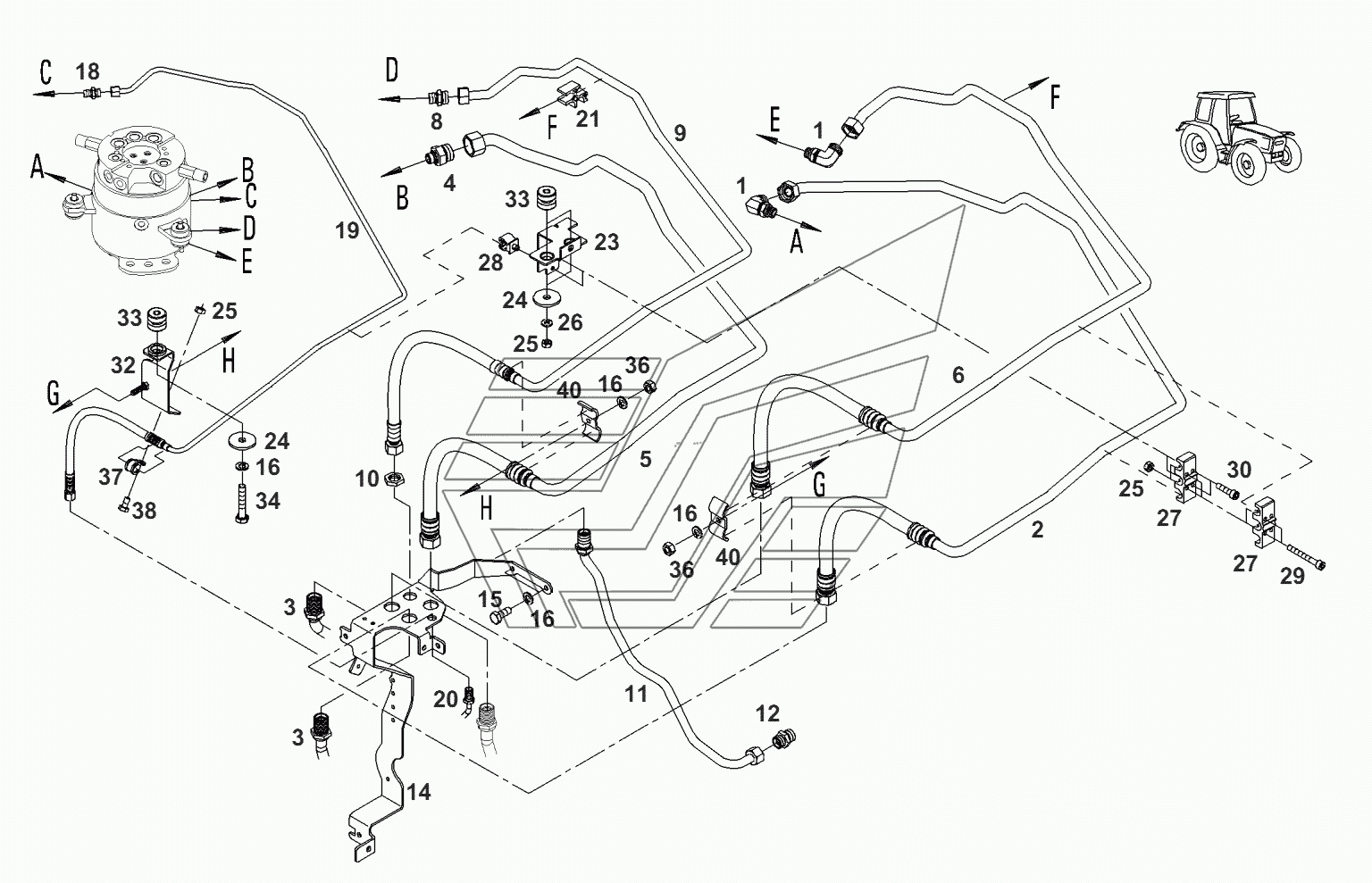

Гидравлическое соединение-трубопровод гидравлический рулевого управления Fendt-936 часть3. Каталог 2012г.

Гидравлическое соединение-трубопровод гидравлический рулевого управления Fendt-936 часть3 Гидравлическое соединение-втулка вращающаяся Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

опора

Заводской номер: G931.952.340.120 Количество на модель: 2
G931.952.340.120
2
2

Номер детали на чертеже:

2

линия напорная

Заводской номер: Н931.952.340.040 Количество на модель: 1
Н931.952.340.040
1
4

Номер детали на чертеже:

4

опора

Заводской номер: G931.952.340.150 Количество на модель: 1
G931.952.340.150
1
5

Номер детали на чертеже:

5

линия напорная

Заводской номер: Н931.952.340.020 Количество на модель: 1
Н931.952.340.020
1
6

Номер детали на чертеже:

6

линия напорная

Заводской номер: Н931.952.340.030 Количество на модель: 1
Н931.952.340.030
1
8

Номер детали на чертеже:

8

штуцер резьбовой

Заводской номер: Х592.501.300.000 Количество на модель: 1
Х592.501.300.000
1
9

Номер детали на чертеже:

9

линия обратного слива

Заводской номер: Н931.952.340.010 Количество на модель: 1
Н931.952.340.010
1
10

Номер детали на чертеже:

10

гайка

Заводской номер: Х435.906.000.000 Количество на модель: 1
Х435.906.000.000
1
11

Номер детали на чертеже:

11

труба обратого слива

Заводской номер: Н931.952.340.121 Количество на модель: 1
Н931.952.340.121
1
12

Номер детали на чертеже:

12

штуцер резьбовой

Заводской номер: Х592.502.201.000 Количество на модель: 1
Х592.502.201.000
1
14

Номер детали на чертеже:

14

облицовка балки

Заводской номер: 931.952.340.071 Количество на модель: 1
931.952.340.071
1
15

Номер детали на чертеже:

15

винт шестигранный

Заводской номер: Х487.527.741.000 Количество на модель: 2
Х487.527.741.000
2
16

Номер детали на чертеже:

16

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 5
Х520.803.901.000
5
18

Номер детали на чертеже:

18

штуцер резьбовой

Заводской номер: Х592.501.000.000 Количество на модель: 1
Х592.501.000.000
1
19

Номер детали на чертеже:

19

линия напорная

Заводской номер: Н931.952.340.050 Количество на модель: 1
Н931.952.340.050
1
21

Номер детали на чертеже:

21

распорка

Заводской номер: 931.952.340.030 Количество на модель: 1
931.952.340.030
1
23

Номер детали на чертеже:

23

кронштейн

Заводской номер: Н931.952.340.130 Количество на модель: 1
Н931.952.340.130
1
24

Номер детали на чертеже:

24

шайба

Заводской номер: 278.860.060.040 Количество на модель: 3
278.860.060.040
3
25

Номер детали на чертеже:

25

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 5
Х428.202.239.000
5
26

Номер детали на чертеже:

26

кольцо пружинное

Заводской номер: Х520.803.001.000 Количество на модель: 2
Х520.803.001.000
2
27

Номер детали на чертеже:

27

распорка

Заводской номер: 931.952.340.080 Количество на модель: 2
931.952.340.080
2
28

Номер детали на чертеже:

28

хомут кабеля

Заводской номер: Х668.468.201.000 Количество на модель: 1
Х668.468.201.000
1
29

Номер детали на чертеже:

29

болт цилиндрический

Заводской номер: Х485.005.705.000 Количество на модель: 2
Х485.005.705.000
2
30

Номер детали на чертеже:

30

болт цилиндрический

Заводской номер: Х485.005.305.000 Количество на модель: 2
Х485.005.305.000
2
32

Номер детали на чертеже:

32

кронштейн

Заводской номер: Н931.952.340.150 Количество на модель: 1
Н931.952.340.150
1
33

Номер детали на чертеже:

33

подшипник

Заводской номер: G716.501.021.090 Количество на модель: 3
G716.501.021.090
3
34

Номер детали на чертеже:

34

винт шестигранный

Заводской номер: Х487.528.441.000 Количество на модель: 1
Х487.528.441.000
1
36

Номер детали на чертеже:

36

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 2
Х428.202.439.000
2
37

Номер детали на чертеже:

37

хомут трубы

Заводской номер: Х459.075.600.000 Количество на модель: 1
Х459.075.600.000
1
38

Номер детали на чертеже:

38

винт шестигранный

Заводской номер: Х487.520.041.000 Количество на модель: 1
Х487.520.041.000
1
40

Номер детали на чертеже:

40

хомут трубы

Заводской номер: 916.100.470.020 Количество на модель: 2
916.100.470.020
2
