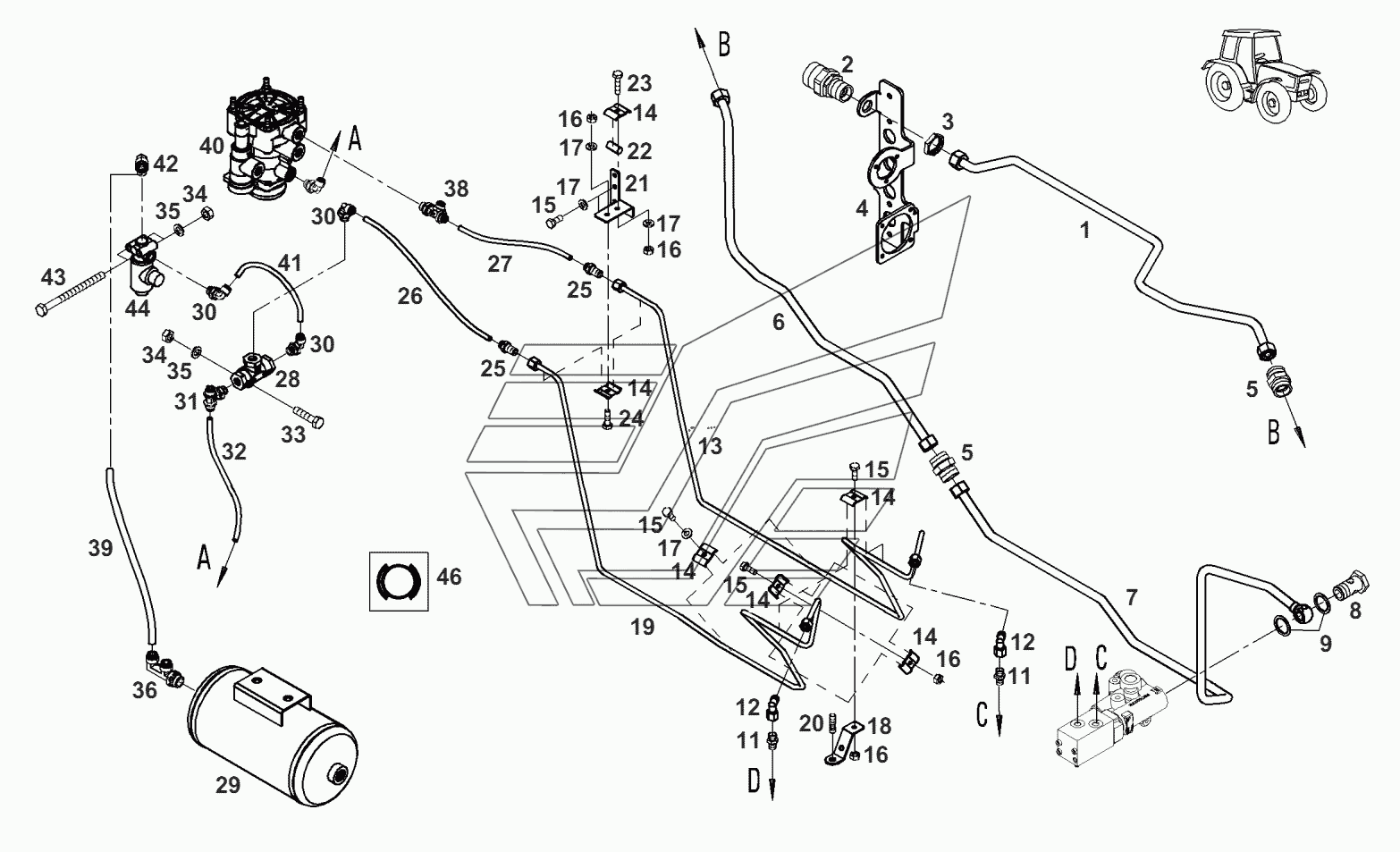

Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3. Каталог 2012г.

Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3 Гидравлическое соединение-клапан тормозного прицепа Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

труба напорная

Заводской номер: Н931.952.030.050 Количество на модель: 1
Н931.952.030.050
1
2

Номер детали на чертеже:

2

разъём

Заводской номер: Х591.900.800.000 Количество на модель: 1
Х591.900.800.000
1
3

Номер детали на чертеже:

3

гайка

Заводской номер: Х435.906.000.000 Количество на модель: 1
Х435.906.000.000
1
5

Номер детали на чертеже:

5

штуцер

Заводской номер: Х592.616.300.000 Количество на модель: 2
Х592.616.300.000
2
6

Номер детали на чертеже:

6

труба напорная

Заводской номер: Н931.952.030.020 Количество на модель: 1
Н931.952.030.020
1
7

Номер детали на чертеже:

7

труба напорная

Заводской номер: Н931.952.030.010 Количество на модель: 1
Н931.952.030.010
1
8

Номер детали на чертеже:

8

штуцер

Заводской номер: 205.950.010.340 Количество на модель: 1
205.950.010.340
1
9

Номер детали на чертеже:

9

кольцо уплотнительное

Заводской номер: F931.952.340.140 Количество на модель: 2
F931.952.340.140
2
11

Номер детали на чертеже:

11

штуцер резьбовой

Заводской номер: Х592.501.002.000 Количество на модель: 2
Х592.501.002.000
2
12

Номер детали на чертеже:

12

ESTB-W штуцер

Заводской номер: Х584.316.000.000 Количество на модель: 2
Х584.316.000.000
2
13

Номер детали на чертеже:

13

труба напорная

Заводской номер: Н931.952.030.030 Количество на модель: 1
Н931.952.030.030
1
14

Номер детали на чертеже:

14

хомут

Заводской номер: 278.951.130.280 Количество на модель: 6
278.951.130.280
6
15

Номер детали на чертеже:

15

винт шестигранный

Заводской номер: Х487.520.041.000 Количество на модель: 5
Х487.520.041.000
5
16

Номер детали на чертеже:

16

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 4
Х428.202.239.000
4
17

Номер детали на чертеже:

17

кольцо пружинное

Заводской номер: Х520.803.001.000 Количество на модель: 5
Х520.803.001.000
5
18

Номер детали на чертеже:

18

кронштейн

Заводской номер: 931.952.030.080 Количество на модель: 1
931.952.030.080
1
19

Номер детали на чертеже:

19

труба обратого слива

Заводской номер: Н931.952.030.040 Количество на модель: 1
Н931.952.030.040
1
21

Номер детали на чертеже:

21

кронштейн

Заводской номер: 931.952.030.011 Количество на модель: 1
931.952.030.011
1
22

Номер детали на чертеже:

22

палец

Заводской номер: 916.960.640.010 Количество на модель: 1
916.960.640.010
1
23

Номер детали на чертеже:

23

винт шестигранный

Заводской номер: Х487.520.941.000 Количество на модель: 1
Х487.520.941.000
1
24

Номер детали на чертеже:

24

винт шестигранный

Заводской номер: Х487.520.741.000 Количество на модель: 1
Х487.520.741.000
1
25

Номер детали на чертеже:

25

соединитель

Заводской номер: Х596.323.200.000 Количество на модель: 2
Х596.323.200.000
2
26

Номер детали на чертеже:

26

труба

Заводской номер: Х334.020.000.940 Количество на модель: 1
Х334.020.000.940
1
28

Номер детали на чертеже:

28

клапан перекидной

Заводской номер: G931.150.071.130 Количество на модель: 1
G931.150.071.130
1
30

Номер детали на чертеже:

30

соединитель

Заводской номер: Х585.658.600.000 Количество на модель: 3
Х585.658.600.000
3
31

Номер детали на чертеже:

31

Т-Е штуцер

Заводской номер: Х596.315.200.000 Количество на модель: 1
Х596.315.200.000
1
33

Номер детали на чертеже:

33

винт шестигранный

Заводской номер: Х487.528.241.000 Количество на модель: 1
Х487.528.241.000
1
34

Номер детали на чертеже:

34

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 3
Х428.202.439.000
3
35

Номер детали на чертеже:

35

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 3
Х520.803.901.000
3
36

Номер детали на чертеже:

36

соединитель

Заводской номер: Х585.658.200.000 Количество на модель: 1
Х585.658.200.000
1
38

Номер детали на чертеже:

38

L-E-соединение

Заводской номер: Х596.317.800.000 Количество на модель: 1
Х596.317.800.000
1
39

Номер детали на чертеже:

39

труба

Заводской номер: Х334.055.000.940 Количество на модель: 1
Х334.055.000.940
1
42

Номер детали на чертеже:

42

соединитель

Заводской номер: Х585.659.000.000 Количество на модель: 1
Х585.659.000.000
1
43

Номер детали на чертеже:

43

винт шестигранный

Заводской номер: Х487.529.505.000 Количество на модель: 1
Х487.529.505.000
1
44

Номер детали на чертеже:

44

клапан магнитный

Заводской номер: G931.150.071.120 Количество на модель: 1
G931.150.071.120
1
46

Номер детали на чертеже:

46

шильд

Заводской номер: 117.950.030.050 Количество на модель: 1
117.950.030.050
1
Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3 Гидравлическое соединение-клапан тормозного прицепа Fendt-936 часть3
