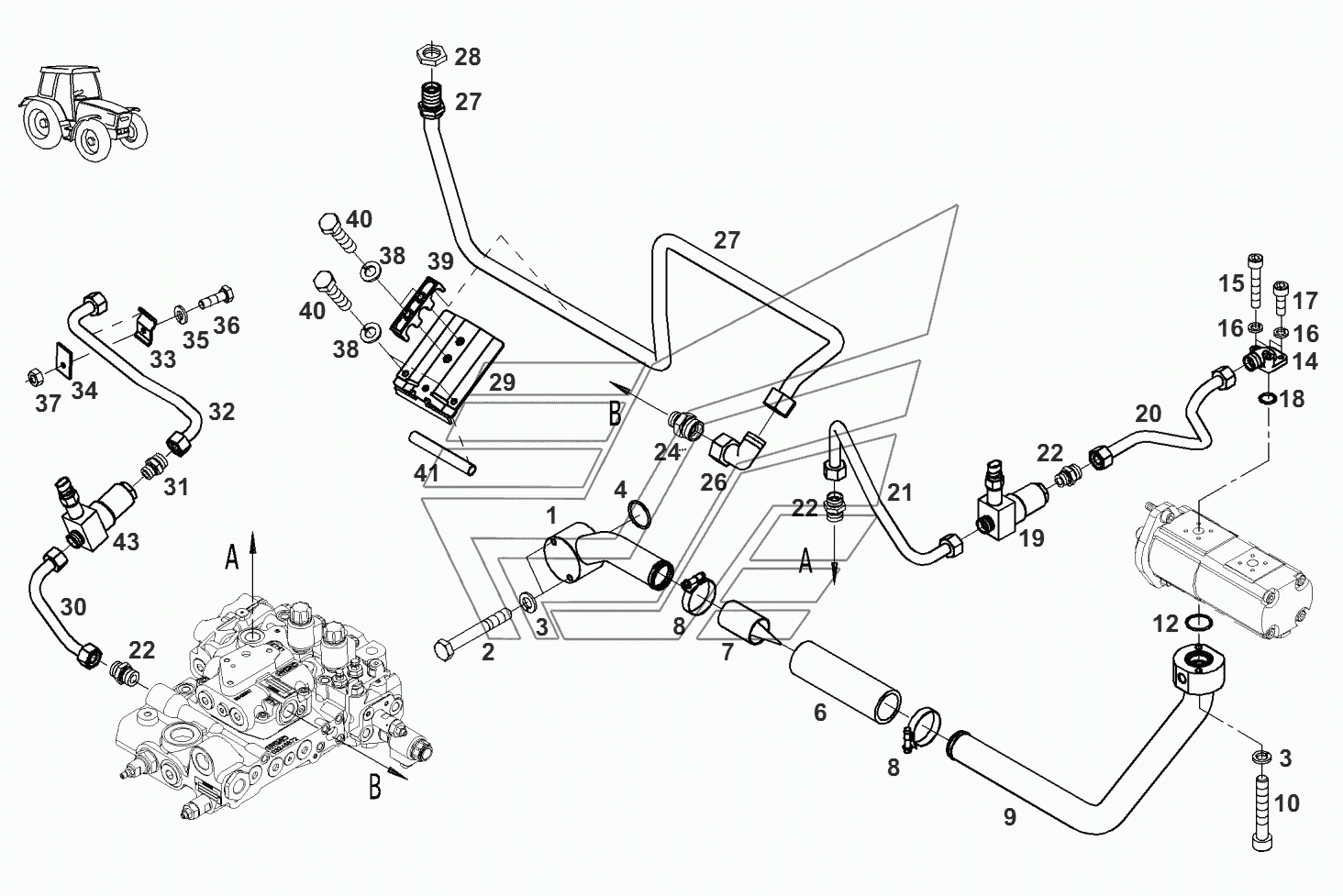

Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3. Каталог 2012г.

Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3 Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

фланец заборный

Заводской номер: Н931.952.010.090 Количество на модель: 1
Н931.952.010.090
1
2

Номер детали на чертеже:

2

винт шестигранный

Заводской номер: Х486.528.741.000 Количество на модель: 2
Х486.528.741.000
2
3

Номер детали на чертеже:

3

кольцо пружинное

Заводской номер: Х523.703.900.000 Количество на модель: 4
Х523.703.900.000
4
4

Номер детали на чертеже:

4

резиновое кольцо

Заводской номер: Х548.901.066.000 Количество на модель: 1
Х548.901.066.000
1
6

Номер детали на чертеже:

6

шланг заборный

Заводской номер: 339.950.010.010 Количество на модель: 1
339.950.010.010
1
7

Номер детали на чертеже:

7

фильтр предварительный

Заводской номер: Н339.950.010.160 Количество на модель: 1
Н339.950.010.160
1
8

Номер детали на чертеже:

8

хомут

Заводской номер: Х458.648.000.000 Количество на модель: 2
Х458.648.000.000
2
9

Номер детали на чертеже:

9

фланец заборный

Заводской номер: Н931.952.010.080 Количество на модель: 1
Н931.952.010.080
1
10

Номер детали на чертеже:

10

болт цилиндрический

Заводской номер: Х485.008.005.000 Количество на модель: 2
Х485.008.005.000
2
12

Номер детали на чертеже:

12

резиновое кольцо

Заводской номер: Х548.890.866.000 Количество на модель: 1
Х548.890.866.000
1
15

Номер детали на чертеже:

15

винт шестигранный

Заводской номер: Х487.521.341.000 Количество на модель: 4
Х487.521.341.000
4
16

Номер детали на чертеже:

16

кольцо пружинное

Заводской номер: Х520.803.001.000 Количество на модель: 4
Х520.803.001.000
4
17

Номер детали на чертеже:

17

штуцер резьбовой

Заводской номер: 119.101.470.020 Количество на модель: 1
119.101.470.020
1
18

Номер детали на чертеже:

18

резиновое кольцо

Заводской номер: Х548.857.366.000 Количество на модель: 1
Х548.857.366.000
1
19

Номер детали на чертеже:

19

фильтр высокого давления

Заводской номер: G916.951.010.031 Количество на модель: 1
G916.951.010.031
1
20

Номер детали на чертеже:

20

труба напорная

Заводской номер: Н931.952.010.500 Количество на модель: 1
Н931.952.010.500
1
21

Номер детали на чертеже:

21

труба напорная

Заводской номер: Н931.952.010.120 Количество на модель: 1
Н931.952.010.120
1
22

Номер детали на чертеже:

22

штуцер резьбовой

Заводской номер: Х592.502.201.000 Количество на модель: 1
Х592.502.201.000
1
24

Номер детали на чертеже:

24

опора

Заводской номер: G931.952.340.140 Количество на модель: 1
G931.952.340.140
1
26

Номер детали на чертеже:

26

штуцер

Заводской номер: Х584.318.100.000 Количество на модель: 1
Х584.318.100.000
1
27

Номер детали на чертеже:

27

труба напорная

Заводской номер: Н931.952.010.150 Количество на модель: 1
Н931.952.010.150
1
28

Номер детали на чертеже:

28

гайка

Заводской номер: Х435.906.800.000 Количество на модель: 1
Х435.906.800.000
1
29

Номер детали на чертеже:

29

кронштейн

Заводской номер: Н931.952.010.321 Количество на модель: 1
Н931.952.010.321
1
30

Номер детали на чертеже:

30

труба напорная

Заводской номер: Н931.952.010.290 Количество на модель: 1
Н931.952.010.290
1
31

Номер детали на чертеже:

31

штуцер резьбовой

Заводской номер: Х592.501.300.000 Количество на модель: 1
Х592.501.300.000
1
32

Номер детали на чертеже:

32

труба напорная

Заводской номер: Н931.952.010.050 Количество на модель: 1
Н931.952.010.050
1
33

Номер детали на чертеже:

33

хомут

Заводской номер: 916.100.620.020 Количество на модель: 1
916.100.620.020
1
34

Номер детали на чертеже:

34

пластина

Заводской номер: 210.952.160.040 Количество на модель: 1
210.952.160.040
1
36

Номер детали на чертеже:

36

винт шестигранный

Заводской номер: Х487.520.741.000 Количество на модель: 1
Х487.520.741.000
1
37

Номер детали на чертеже:

37

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 1
Х428.202.239.000
1
38

Номер детали на чертеже:

38

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 4
Х520.803.901.000
4
39

Номер детали на чертеже:

39

распорка

Заводской номер: 931.952.010.070 Количество на модель: 1
931.952.010.070
1
40

Номер детали на чертеже:

40

винт шестигранный

Заводской номер: Х487.528.241.000 Количество на модель: 4
Х487.528.241.000
4
41

Номер детали на чертеже:

41

труба

Заводской номер: 931.952.010.060 Количество на модель: 1
931.952.010.060
1
