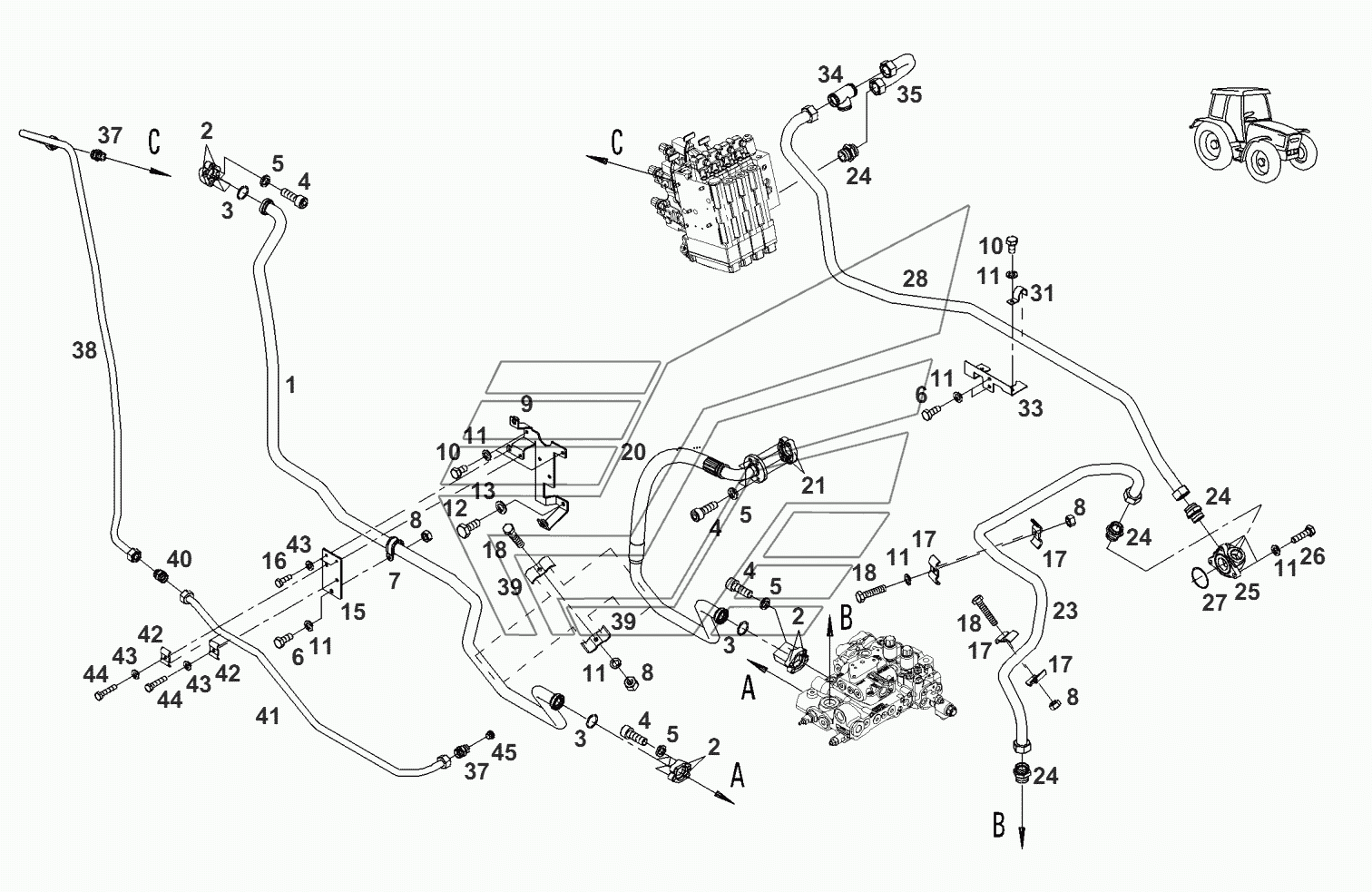

Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3. Каталог 2012г.

Гидравлический насос-насос Fendt-936 часть3 Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

труба напорная

Заводской номер: Н931.952.010.011 Количество на модель: 1
Н931.952.010.011
1
2

Номер детали на чертеже:

2

сектор, фланца

Заводской номер: Х572.899.401.000 Количество на модель: 6
Х572.899.401.000
6
3

Номер детали на чертеже:

3

резиновое кольцо

Заводской номер: Х548.892.900.000 Количество на модель: 3
Х548.892.900.000
3
4

Номер детали на чертеже:

4

болт цилиндрический

Заводской номер: Х485.013.200.000 Количество на модель: 16
Х485.013.200.000
16
5

Номер детали на чертеже:

5

кольцо пружинное

Заводской номер: Х520.804.401.000 Количество на модель: 16
Х520.804.401.000
16
6

Номер детали на чертеже:

6

винт шестигранный

Заводской номер: Х487.527.741.000 Количество на модель: 3
Х487.527.741.000
3
7

Номер детали на чертеже:

7

хомут трубы

Заводской номер: Х459.077.200.000 Количество на модель: 1
Х459.077.200.000
1
8

Номер детали на чертеже:

8

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 4
Х428.202.439.000
4
9

Номер детали на чертеже:

9

кронштейн

Заводской номер: Н931.952.010.140 Количество на модель: 1
Н931.952.010.140
1
10

Номер детали на чертеже:

10

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 3
Х487.526.841.000
3
11

Номер детали на чертеже:

11

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 11
Х520.803.901.000
11
12

Номер детали на чертеже:

12

винт шестигранный

Заводской номер: Х487.531.541.000 Количество на модель: 1
Х487.531.541.000
1
15

Номер детали на чертеже:

15

кронштейн

Заводской номер: Н931.952.010.360 Количество на модель: 1
Н931.952.010.360
1
16

Номер детали на чертеже:

16

винт шестигранный

Заводской номер: Х487.520.041.000 Количество на модель: 2
Х487.520.041.000
2
17

Номер детали на чертеже:

17

хомут трубы

Заводской номер: 916.100.470.020 Количество на модель: 4
916.100.470.020
4
18

Номер детали на чертеже:

18

винт шестигранный

Заводской номер: Х487.528.241.000 Количество на модель: 3
Х487.528.241.000
3
20

Номер детали на чертеже:

20

шланг напорный

Заводской номер: Н931.952.010.040 Количество на модель: 1
Н931.952.010.040
1
21

Номер детали на чертеже:

21

сектор, фланца

Заводской номер: 931.952.010.090 Количество на модель: 2
931.952.010.090
2
23

Номер детали на чертеже:

23

труба обратого слива

Заводской номер: Н931.952.010.111 Количество на модель: 1
Н931.952.010.111
1
24

Номер детали на чертеже:

24

штуцер резьбовой

Заводской номер: Х592.501.600.000 Количество на модель: 4
Х592.501.600.000
4
25

Номер детали на чертеже:

25

фланец

Заводской номер: 931.952.010.040 Количество на модель: 1
931.952.010.040
1
26

Номер детали на чертеже:

26

винт шестигранный

Заводской номер: Х487.528.141.000 Количество на модель: 3
Х487.528.141.000
3
27

Номер детали на чертеже:

27

резиновое кольцо

Заводской номер: Х548.936.066.000 Количество на модель: 1
Х548.936.066.000
1
28

Номер детали на чертеже:

28

труба обратого слива

Заводской номер: Н931.952.010.070 Количество на модель: 1
Н931.952.010.070
1
31

Номер детали на чертеже:

31

хомут

Заводской номер: 291.880.020.080 Количество на модель: 1
291.880.020.080
1
33

Номер детали на чертеже:

33

кронштейн

Заводской номер: Н931.952.010.470 Количество на модель: 1
Н931.952.010.470
1
34

Номер детали на чертеже:

34

тройник

Заводской номер: Х592.716.600.000 Количество на модель: 1
Х592.716.600.000
1
35

Номер детали на чертеже:

35

труба обратого слива

Заводской номер: Н931.952.010.190 Количество на модель: 1
Н931.952.010.190
1
37

Номер детали на чертеже:

37

штуцер резьбовой

Заводской номер: Х592.501.401.000 Количество на модель: 2
Х592.501.401.000
2
38

Номер детали на чертеже:

38

труба обратного слива

Заводской номер: Н931.952.010.251 Количество на модель: 1
Н931.952.010.251
1
39

Номер детали на чертеже:

39

хомут

Заводской номер: 250.600.130.090 Количество на модель: 2
250.600.130.090
2
40

Номер детали на чертеже:

40

штуцер

Заводской номер: Х592.616.400.000 Количество на модель: 1
Х592.616.400.000
1
41

Номер детали на чертеже:

41

труба обратного слива

Заводской номер: Н931.952.010.021 Количество на модель: 1
Н931.952.010.021
1
42

Номер детали на чертеже:

42

хомут

Заводской номер: 178.950.010.260 Количество на модель: 2
178.950.010.260
2
43

Номер детали на чертеже:

43

кольцо пружинное

Заводской номер: Х520.803.001.000 Количество на модель: 4
Х520.803.001.000
4
44

Номер детали на чертеже:

44

винт шестигранный

Заводской номер: Х487.521.141.000 Количество на модель: 2
Х487.521.141.000
2
45

Номер детали на чертеже:

45

пробка запорная

Заводской номер: Х483.902.401.000 Количество на модель: 1
Х483.902.401.000
1
46

Номер детали на чертеже:

46

палец

Заводской номер: 916.960.640.020 Количество на модель: 2
916.960.640.020
2
