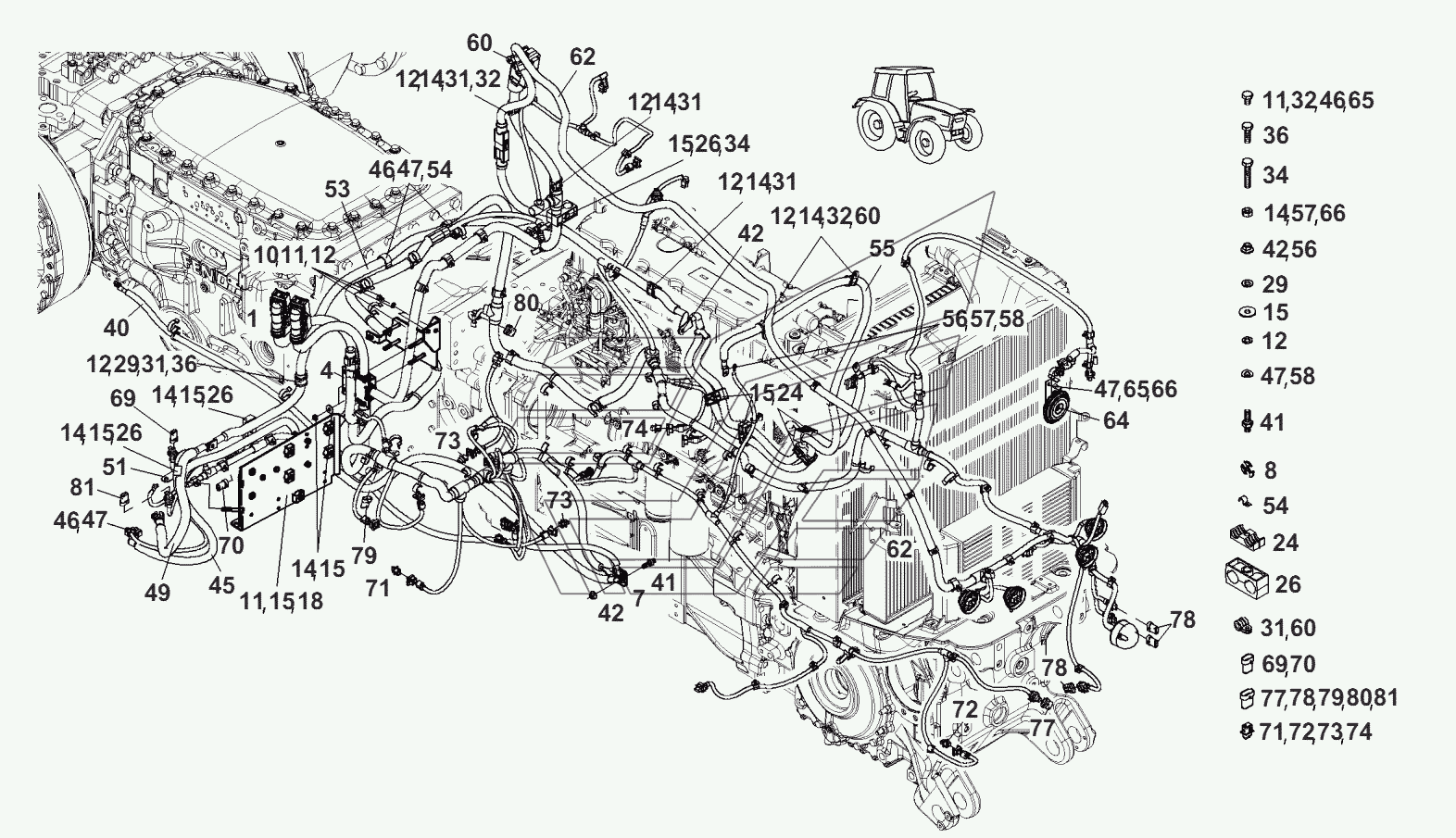

Электрооборудование-жгут Fendt-936 часть3. Каталог 2012г.

Электрооборудование-жгут Fendt-936 часть3 Электрооборудование-жгут Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

жгут

Заводской номер: Н931.901.042.272 Количество на модель: 1
Н931.901.042.272
1
4

Номер детали на чертеже:

4

хомут кабеля

Заводской номер: G931.901.042.040 Количество на модель: 1
G931.901.042.040
1
7

Номер детали на чертеже:

7

панель

Заводской номер: 931.901.042.030 Количество на модель: 1
931.901.042.030
1
8

Номер детали на чертеже:

8

переходник

Заводской номер: 931.901.042.010 Количество на модель:
931.901.042.010
10

Номер детали на чертеже:

10

косынка

Заводской номер: Н931.901.042.071 Количество на модель: 1
Н931.901.042.071
1
11

Номер детали на чертеже:

11

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 7
Х487.526.841.000
7
12

Номер детали на чертеже:

12

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 8
Х520.803.901.000
8
14

Номер детали на чертеже:

14

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 9
Х428.202.439.000
9
15

Номер детали на чертеже:

15

шайба

Заводской номер: Х454.306.308.000 Количество на модель: 8
Х454.306.308.000
8
18

Номер детали на чертеже:

18

кронштейн

Заводской номер: Н931.901.042.082 Количество на модель: 1
Н931.901.042.082
1
24

Номер детали на чертеже:

24

колодка клемная

Заводской номер: 931.901.042.200 Количество на модель: 8
931.901.042.200
8
26

Номер детали на чертеже:

26

хомут трубы

Заводской номер: Х459.079.500.000 Количество на модель: 2
Х459.079.500.000
2
29

Номер детали на чертеже:

29

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 1
Х450.006.308.000
1
31

Номер детали на чертеже:

31

хомут трубы

Заводской номер: Х459.076.300.000 Количество на модель: 4
Х459.076.300.000
4
32

Номер детали на чертеже:

32

винт шестигранный

Заводской номер: Х487.527.941.000 Количество на модель: 3
Х487.527.941.000
3
34

Номер детали на чертеже:

34

винт шестигранный

Заводской номер: Х487.528.641.000 Количество на модель: 1
Х487.528.641.000
1
36

Номер детали на чертеже:

36

винт шестигранный

Заводской номер: Х487.528.341.000 Количество на модель: 1
Х487.528.341.000
1
40

Номер детали на чертеже:

40

кабель массы

Заводской номер: Н931.901.042.050 Количество на модель: 1
Н931.901.042.050
1
41

Номер детали на чертеже:

41

шпилька

Заводской номер: 931.901.042.300 Количество на модель: 1
931.901.042.300
1
42

Номер детали на чертеже:

42

гайка

Заводской номер: Х429.502.800.000 Количество на модель: 2
Х429.502.800.000
2
45

Номер детали на чертеже:

45

кабель массы

Заводской номер: Н931.901.042.060 Количество на модель: 1
Н931.901.042.060
1
46

Номер детали на чертеже:

46

винт шестигранный

Заводской номер: Х487.526.800.000 Количество на модель: 3
Х487.526.800.000
3
47

Номер детали на чертеже:

47

шайба упругая

Заводской номер: Х521.403.947.000 Количество на модель: 4
Х521.403.947.000
4
49

Номер детали на чертеже:

49

проводка

Заводской номер: Н931.901.042.210 Количество на модель: 1
Н931.901.042.210
1
51

Номер детали на чертеже:

51

проводка

Заводской номер: Н931.901.042.281 Количество на модель: 1
Н931.901.042.281
1
53

Номер детали на чертеже:

53

жгут

Заводской номер: Н931.901.042.031 Количество на модель: 1
Н931.901.042.031
1
54

Номер детали на чертеже:

54

хомут

Заводской номер: 291.880.020.080 Количество на модель: 2
291.880.020.080
2
55

Номер детали на чертеже:

55

жгут

Заводской номер: Н931.901.042.041 Количество на модель: 1
Н931.901.042.041
1
56

Номер детали на чертеже:

56

гайка

Заводской номер: Х436.302.400.000 Количество на модель: 2
Х436.302.400.000
2
57

Номер детали на чертеже:

57

гайка

Заводской номер: Х428.202.039.000 Количество на модель: 3
Х428.202.039.000
3
58

Номер детали на чертеже:

58

шайба упругая

Заводской номер: Х521.402.647.000 Количество на модель: 6
Х521.402.647.000
6
60

Номер детали на чертеже:

60

хомут трубы

Заводской номер: Х459.076.400.000 Количество на модель: 3
Х459.076.400.000
3
64

Номер детали на чертеже:

64

насадка

Заводской номер: G930.900.020.201 Количество на модель: 1
G930.900.020.201
1
69

Номер детали на чертеже:

69

штекер

Заводской номер: G816.900.043.060 Количество на модель: 1
G816.900.043.060
1
71

Номер детали на чертеже:

71

штекер

Заводской номер: G816.900.043.150 Количество на модель: 1
G816.900.043.150
1
77

Номер детали на чертеже:

77

штекер

Заводской номер: G816.900.043.070 Количество на модель: 1
G816.900.043.070
1
