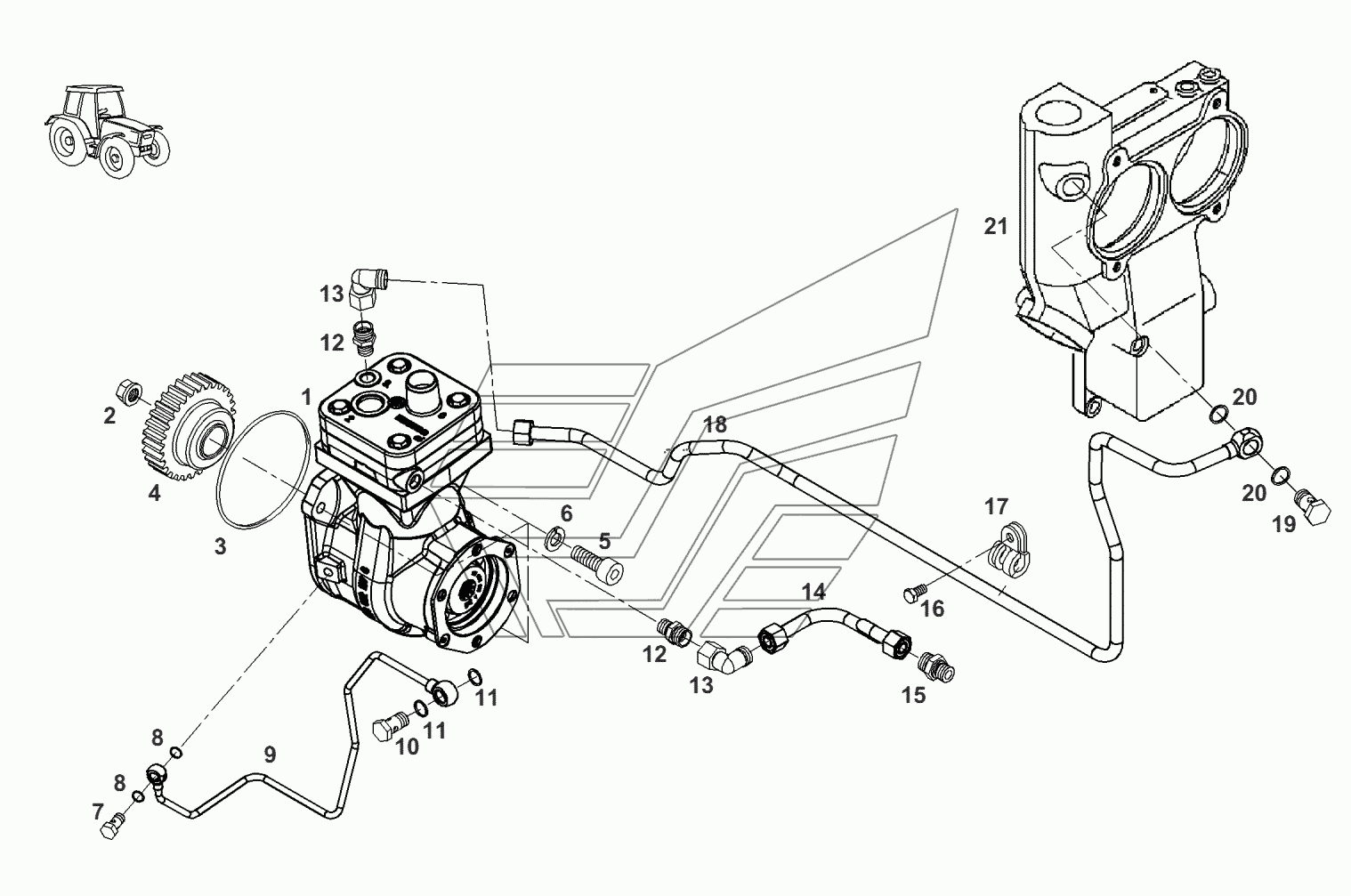

Компрессорная установка-компрессор Fendt-936 часть3. Каталог 2012г.

Дополнительное оснащение-противовес Fendt-936 часть3 Компрессорная установка-напорные линии Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

компрессор

Заводской номер: G931.882.010.011 Количество на модель: 1
G931.882.010.011
1
2

Номер детали на чертеже:

2

гайка колёсная

Заводской номер: F931.882.010.010 Количество на модель: 1
F931.882.010.010
1
3

Номер детали на чертеже:

3

кольцо уплотнительное

Заводской номер: F725.880.010.010 Количество на модель: 1
F725.880.010.010
1
4

Номер детали на чертеже:

4

колесо ведущее

Заводской номер: 931.882.010.011 Количество на модель: 1
931.882.010.011
1
5

Номер детали на чертеже:

5

болт цилиндрический

Заводской номер: Х485.013.205.000 Количество на модель: 3
Х485.013.205.000
3
6

Номер детали на чертеже:

6

кольцо пружинное

Заводской номер: Х520.804.401.000 Количество на модель: 3
Х520.804.401.000
3
7

Номер детали на чертеже:

7

штуцер

Заводской номер: Х494.515.200.000 Количество на модель: 1
Х494.515.200.000
1
8

Номер детали на чертеже:

8

кольцо уплотнительное

Заводской номер: Х540.002.478.000 Количество на модель: 2
Х540.002.478.000
2
9

Номер детали на чертеже:

9

труба напорная

Заводской номер: Н931.882.010.100 Количество на модель: 1
Н931.882.010.100
1
10

Номер детали на чертеже:

10

штуцер

Заводской номер: Х494.515.400.000 Количество на модель: 1
Х494.515.400.000
1
11

Номер детали на чертеже:

11

кольцо уплотнительное

Заводской номер: Х540.004.278.000 Количество на модель: 2
Х540.004.278.000
2
12

Номер детали на чертеже:

12

опора

Заводской номер: G931.882.010.020 Количество на модель: 2
G931.882.010.020
2
13

Номер детали на чертеже:

13

ESTB-соединение

Заводской номер: Х584.316.900.000 Количество на модель: 2
Х584.316.900.000
2
14

Номер детали на чертеже:

14

проводка

Заводской номер: Н931.882.010.120 Количество на модель: 1
Н931.882.010.120
1
15

Номер детали на чертеже:

15

штуцер резьбовой

Заводской номер: Х592.501.200.000 Количество на модель: 1
Х592.501.200.000
1
16

Номер детали на чертеже:

16

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 1
Х487.526.841.000
1
17

Номер детали на чертеже:

17

хомут трубы

Заводской номер: Х459.075.400.000 Количество на модель: 1
Х459.075.400.000
1
18

Номер детали на чертеже:

18

проводка

Заводской номер: Н931.882.010.110 Количество на модель: 1
Н931.882.010.110
1
19

Номер детали на чертеже:

19

штуцер

Заводской номер: 205.300.132.010 Количество на модель: 1
205.300.132.010
1
20

Номер детали на чертеже:

20

кольцо уплотнительное

Заводской номер: Х540.004.678.000 Количество на модель: 2
Х540.004.678.000
2
