Кузов-шарнир капота Fendt-936 часть2. Каталог 2012г.

Кузов-обшивка капота Fendt-936 часть2 Кузов-шарнир капота Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

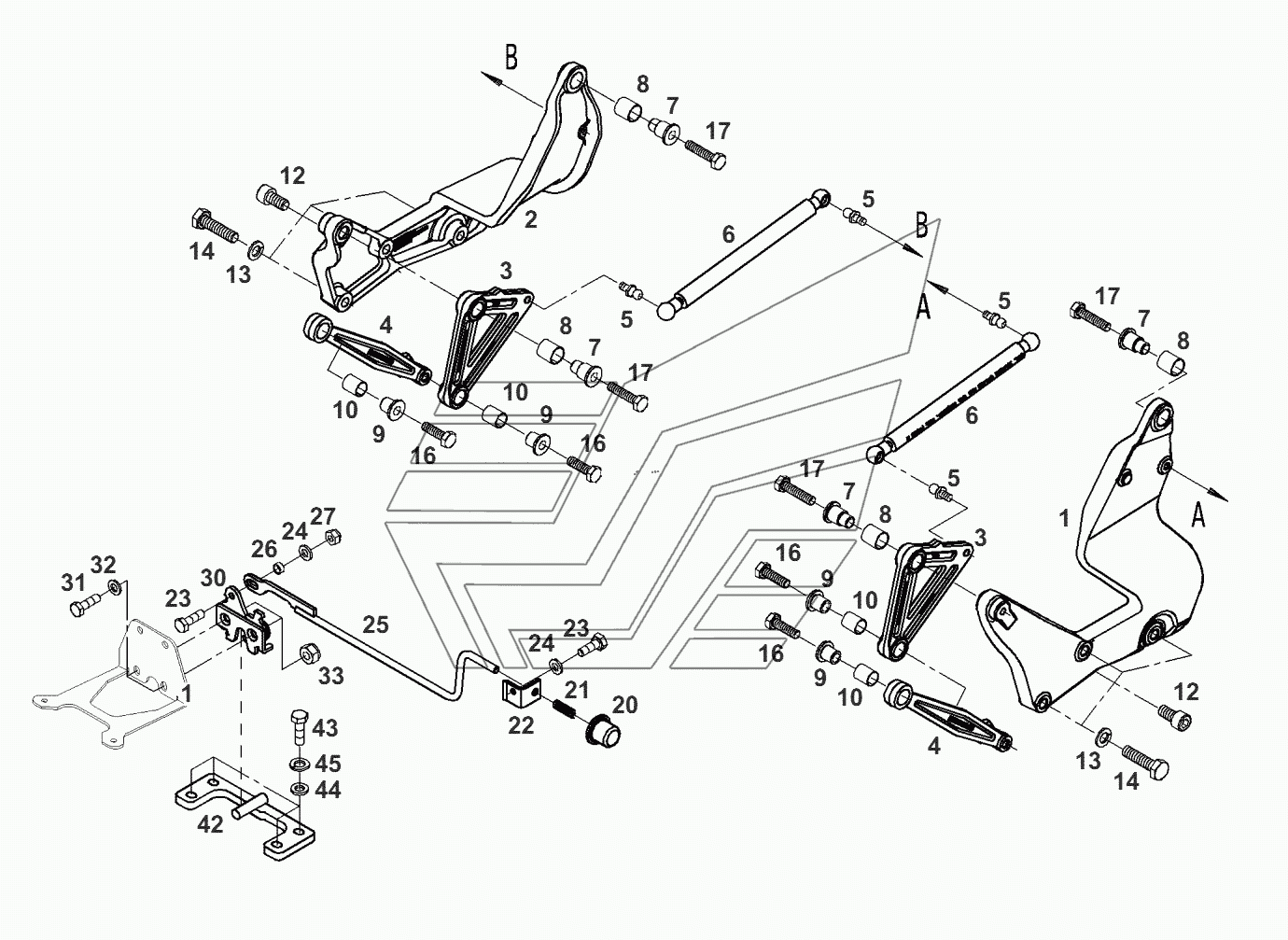

Номер детали на чертеже:

1

балка

Заводской номер: 931.502.020.440 Количество на модель: 1
931.502.020.440
1
2

Номер детали на чертеже:

2

балка

Заводской номер: 931.502.020.450 Количество на модель: 1
931.502.020.450
1
3

Номер детали на чертеже:

3

рычаг

Заводской номер: 931.502.020.460 Количество на модель: 2
931.502.020.460
2
4

Номер детали на чертеже:

4

рычаг

Заводской номер: 931.502.020.470 Количество на модель: 2
931.502.020.470
2
5

Номер детали на чертеже:

5

цапфа сферическая

Заводской номер: Х504.827.000.000 Количество на модель: 4
Х504.827.000.000
4
6

Номер детали на чертеже:

6

амортизатор газовый

Заводской номер: G931.502.020.501 Количество на модель: 2
G931.502.020.501
2
7

Номер детали на чертеже:

7

втулка фасонная

Заводской номер: 931.502.020.420 Количество на модель: 4
931.502.020.420
4
8

Номер детали на чертеже:

8

втулка подшипника

Заводской номер: Х605.026.800.000 Количество на модель: 4
Х605.026.800.000
4
9

Номер детали на чертеже:

9

втулка фасонная

Заводской номер: 931.502.020.430 Количество на модель: 4
931.502.020.430
4
10

Номер детали на чертеже:

10

втулка подшипника

Заводской номер: Х605.006.000.000 Количество на модель: 4
Х605.006.000.000
4
12

Номер детали на чертеже:

12

болт цилиндрический

Заводской номер: Х485.012.941.000 Количество на модель: 2
Х485.012.941.000
2
13

Номер детали на чертеже:

13

кольцо пружинное

Заводской номер: Х520.804.401.000 Количество на модель: 6
Х520.804.401.000
6
14

Номер детали на чертеже:

14

винт шестигранный

Заводской номер: Х487.531.941.000 Количество на модель: 6
Х487.531.941.000
6
16

Номер детали на чертеже:

16

винт шестигранный

Заводской номер: Х487.531.841.000 Количество на модель: 4
Х487.531.841.000
4
17

Номер детали на чертеже:

17

винт шестигранный

Заводской номер: Х487.532.041.000 Количество на модель: 4
Х487.532.041.000
4
20

Номер детали на чертеже:

20

кнопка

Заводской номер: 931.502.021.560 Количество на модель: 1
931.502.021.560
1
21

Номер детали на чертеже:

21

пружина

Заводской номер: 931.502.020.570 Количество на модель: 1
931.502.020.570
1
22

Номер детали на чертеже:

22

угол

Заводской номер: 931.502.020.580 Количество на модель: 1
931.502.020.580
1
23

Номер детали на чертеже:

23

винт шестигранный

Заводской номер: Х487.520.741.000 Количество на модель: 2
Х487.520.741.000
2
24

Номер детали на чертеже:

24

шайба

Заводской номер: Х450.005.108.000 Количество на модель: 2
Х450.005.108.000
2
25

Номер детали на чертеже:

25

шток управления

Заводской номер: 931.502.021.090 Количество на модель: 1
931.502.021.090
1
26

Номер детали на чертеже:

26

распорная прокладка

Заводской номер: 931.502.020.590 Количество на модель: 1
931.502.020.590
1
27

Номер детали на чертеже:

27

гайка

Заводской номер: Х434.102.240.000 Количество на модель: 1
Х434.102.240.000
1
30

Номер детали на чертеже:

30

замок

Заводской номер: Н718.501.020.790 Количество на модель: 1
Н718.501.020.790
1
31

Номер детали на чертеже:

31

винт шестигранный

Заводской номер: Х487.528.141.000 Количество на модель: 2
Х487.528.141.000
2
32

Номер детали на чертеже:

32

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 2
Х450.006.308.000
2
33

Номер детали на чертеже:

33

гайка

Заводской номер: Х434.102.440.000 Количество на модель: 2
Х434.102.440.000
2
42

Номер детали на чертеже:

42

зопор

Заводской номер: Н931.502.020.190 Количество на модель: 1
Н931.502.020.190
1
43

Номер детали на чертеже:

43

винт шестигранный

Заводской номер: Х487.527.741.000 Количество на модель: 4
Х487.527.741.000
4
45

Номер детали на чертеже:

45

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 4
Х520.803.901.000
4
