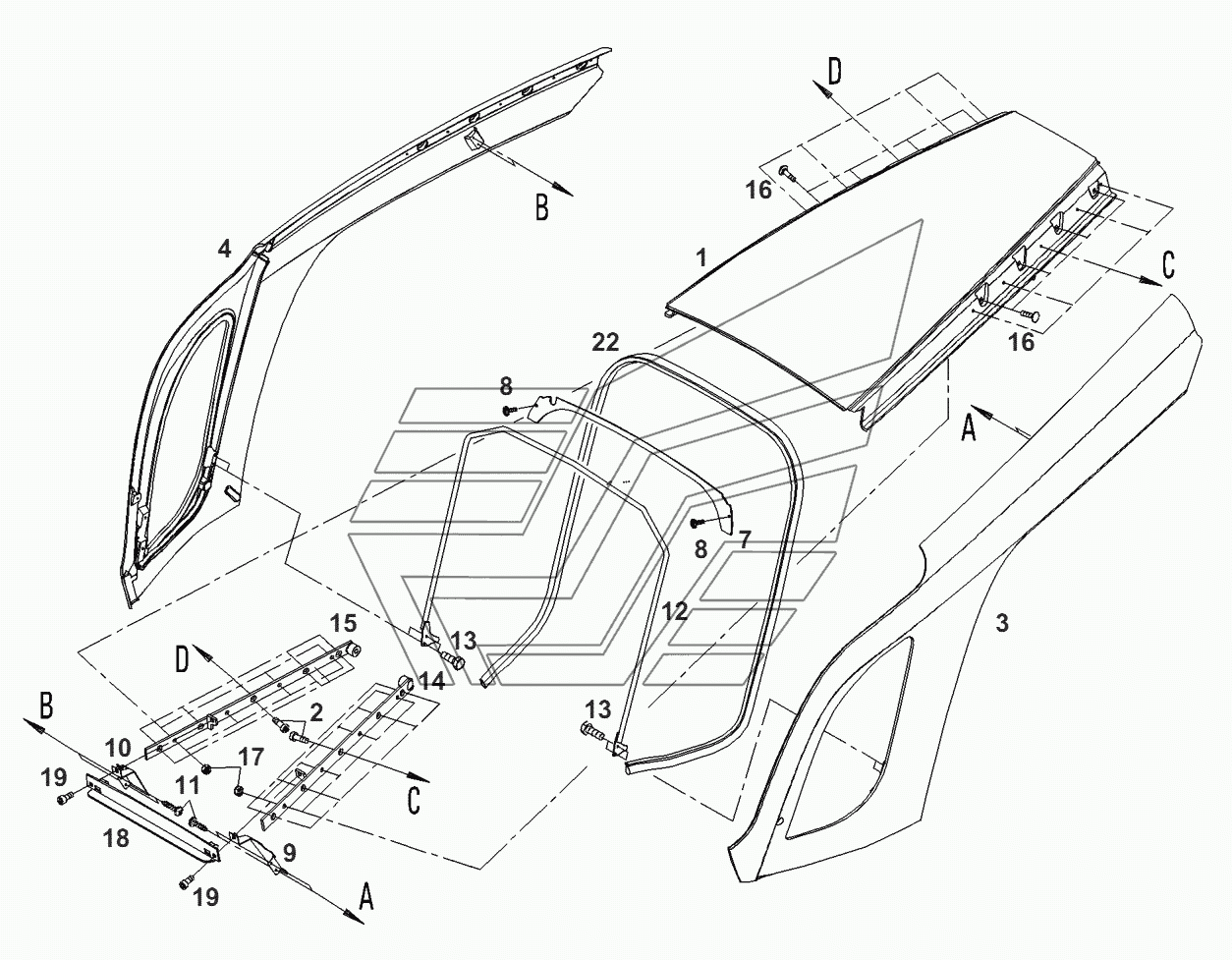

Кузов-капот трактора Fendt-936 часть2. Каталог 2012г.

Кузов-стойка шарнирная Fendt-936 часть2 Кузов-капот трактора Fendt-936 часть2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

элемент верхний

Заводской номер: 931.502.020.600 Количество на модель: 1
931.502.020.600
1
2

Номер детали на чертеже:

2

винт

Заводской номер: F931.502.020.010 Количество на модель: 10
F931.502.020.010
10
3

Номер детали на чертеже:

3

боковина

Заводской номер: 931.502.020.610 Количество на модель: 1
931.502.020.610
1
4

Номер детали на чертеже:

4

боковина

Заводской номер: 931.502.020.620 Количество на модель: 1
931.502.020.620
1
7

Номер детали на чертеже:

7

уплотнитель

Заводской номер: 931.502.020.640 Количество на модель: 1
931.502.020.640
1
8

Номер детали на чертеже:

8

винт

Заводской номер: F931.502.020.020 Количество на модель: 2
F931.502.020.020
2
9

Номер детали на чертеже:

9

уплотнит, панель

Заводской номер: 931.502.020.650 Количество на модель: 1
931.502.020.650
1
10

Номер детали на чертеже:

10

уплотнит, панель

Заводской номер: 931.502.020.660 Количество на модель: 1
931.502.020.660
1
11

Номер детали на чертеже:

11

шуруп

Заводской номер: Х493.812.305.000 Количество на модель: 4
Х493.812.305.000
4
12

Номер детали на чертеже:

12

скоба

Заводской номер: Н931.502.020.340 Количество на модель: 1
Н931.502.020.340
1
13

Номер детали на чертеже:

13

винт

Заводской номер: F931.502.020.030 Количество на модель: 4
F931.502.020.030
4
14

Номер детали на чертеже:

14

шина несущая

Заводской номер: Н931.502.020.350 Количество на модель: 1
Н931.502.020.350
1
14

Номер детали на чертеже:

14

шина несущая

Заводской номер: Н931.502.021.350 Количество на модель: 1
Н931.502.021.350
1
15

Номер детали на чертеже:

15

шина несущая

Заводской номер: Н931.502.020.360 Количество на модель: 1
Н931.502.020.360
1
15

Номер детали на чертеже:

15

шина несущая

Заводской номер: Н931.502.021.360 Количество на модель: 1
Н931.502.021.360
1
16

Номер детали на чертеже:

16

шуруп

Заводской номер: Х477.831.901.000 Количество на модель: 8
Х477.831.901.000
8
17

Номер детали на чертеже:

17

гайка

Заводской номер: Х434.102.840.000 Количество на модель: 8
Х434.102.840.000
8
18

Номер детали на чертеже:

18

лонжерон

Заводской номер: Н931.502.020.370 Количество на модель: 1
Н931.502.020.370
1
18

Номер детали на чертеже:

18

лонжерон

Заводской номер: 931.502.021.370 Количество на модель: 1
931.502.021.370
1
19

Номер детали на чертеже:

19

болт цилиндрический

Заводской номер: Х485.012.941.000 Количество на модель: 2
Х485.012.941.000
2
22

Номер детали на чертеже:

22

профиль кромки

Заводской номер: Х304.332.000.910 Количество на модель: 1
Х304.332.000.910
1
